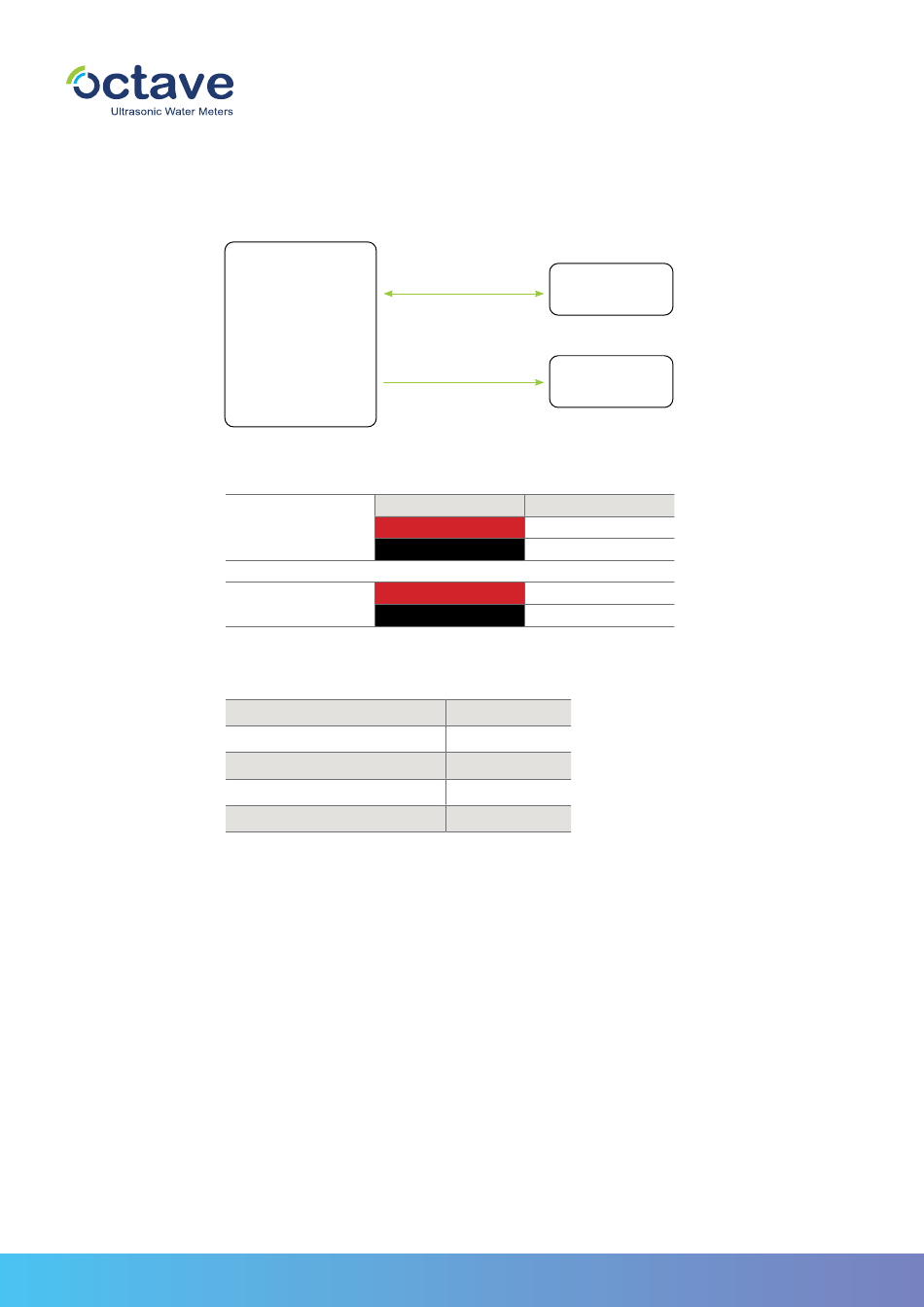

Arad Octave Handbuch Seite 16

14.6. M-Bus Ausgang
Anschlussschema
Kabel
* Opcional
Ausgangseigenschaften
Ausgangstyp
Maximale Baudrate
Maximale Stromaufnahme
M-Bus Spannung
Maximale Kabellänge*
* Kabel Teldor PN 8005003101 oder ähnliches
Installationsanleitung
16 |
Octave
M-Bus v2.1
Modul
Leitung
Rot
M-Bus
Schwarz
Rot
Impuls*
Schwarz
M-Bus
Master
Impuls
Funktion
BUSL1
BUSL2
Impulsausgabe
Erdung
M-Bus
9600 [BPS]
80 [mW]
24 - 36 [Vdc]
3 [Meter]
