14.4. Analoger Ausgang (4-20mA) für Durchfluss
•
Der Stromausgang ist ein passiver 4-20mA. Analogausgang Die Stromversorgung muss extern
erfolgen.
•
4mA entspricht immer Durchfluss "0" (Null) und 20mA ist entsprechend der Kundenanforderung
werksseitig konfigurierbar. (Wenn der Kunde nichts anderes angegeben hat, wird 20mA dem
Nenndurchfluss entsprechen).
14.4.1.
Innenmontage

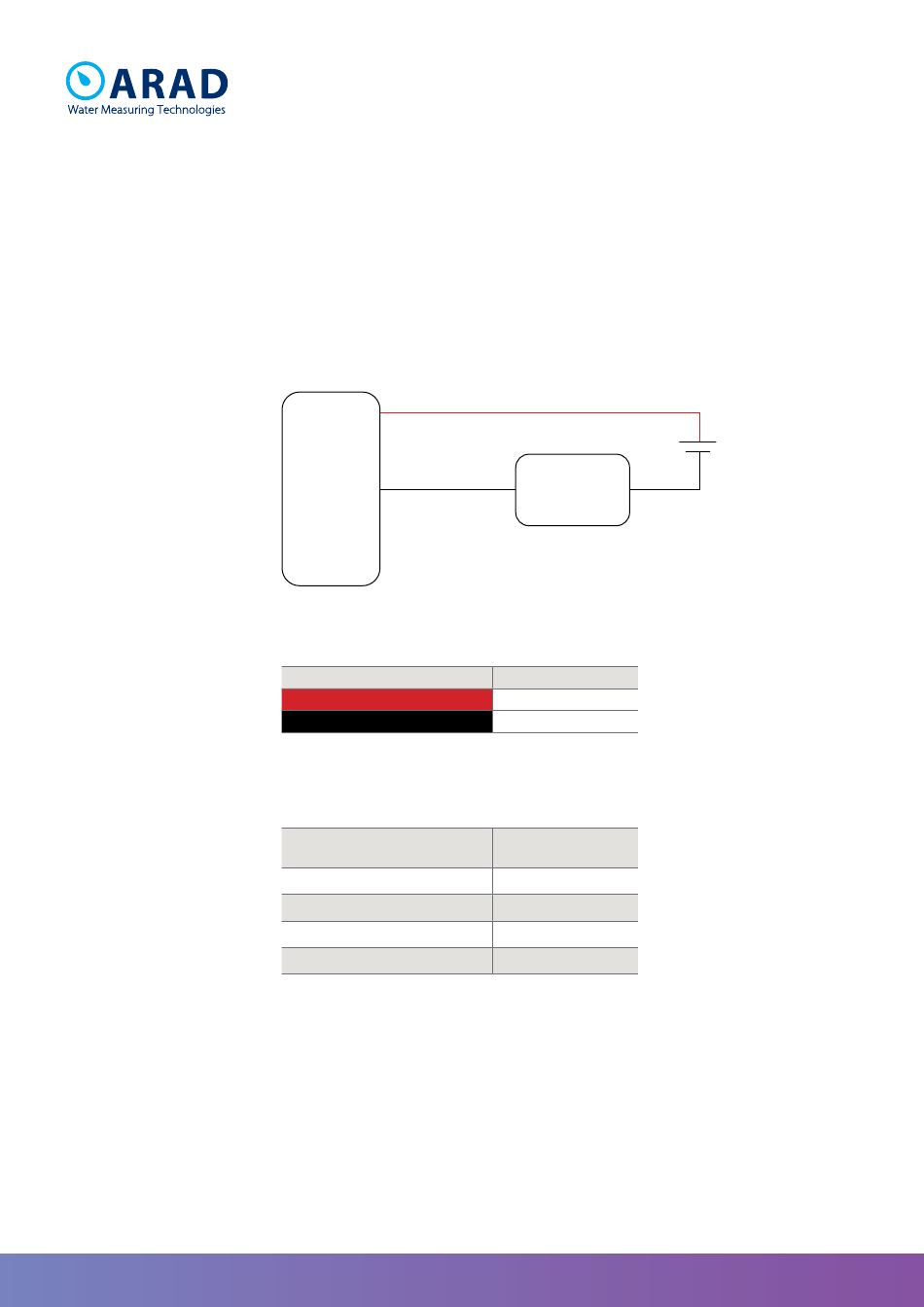

Anschlussschema
Octave
modul
Kabel
Rot
Schwarz
*Die Polarität der Signalverbindung ist verbindlich!
Ausgangseigenschaften
Art des Ausgangs
Gelieferte Kabellänge
Maximale Kabellänge*
Versorgungsspannung
Ausgangswiderstand
*Kabel Teldor PN 8005003101 oder ähnlich
Auslesendes
+
Leitung
Funktion
Stromschleife +
Stromschleife -
4-20mA
Analogausgang
1.5 [meter]
500 [meter]
12 - 24 [Vdc]
25 [MΩ] typ
(+)
(-)
-
System
Installationsanleitung
| 13
