Arad Octave Handbuch Seite 6

Folgende Beispiele sind Arads Empfehlungen zur Erreichung der besten Leistung

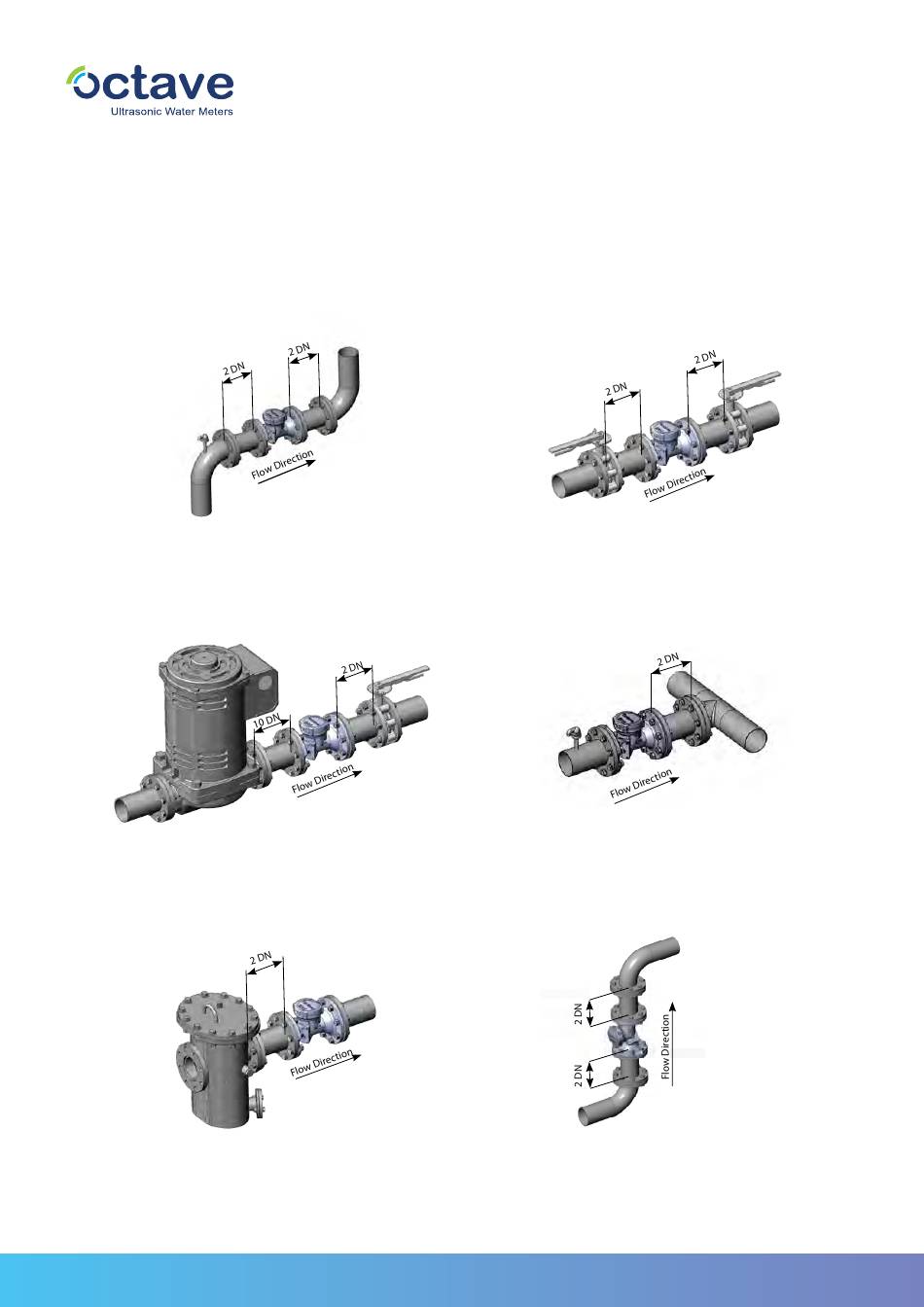

Wenn der Octave hinter hydraulischen Komponenten (Ventil, Pumpe) installiert wird, beachten Sie bitte die
•
folgenden Abbildungen.
Wenn ein Druckminderer nach dem Messgerät installiert wird, sollte die Rohrlänge mindestens 2 Rohrweiten
•
betragen (je länger desto besser).
2 Rohrweiten vor und nach
Krümmungen (90°)
Mindestens zehn (10) Rohrweiten
nach Pumpen
Mindestens zwei (2) Rohrweiten
Installationsanleitung
6 |
nach Sieben
Mindestens zwei (2) Rohrweiten
vor und nach den Ventilen
Mindestens zwei (2) Rohrweiten
vor T-Anschlüssen
2 Rohrweiten vor und nach Krümmungen
(90°) in vertikalen Installationen
