Arad Octave Handbuch Seite 8

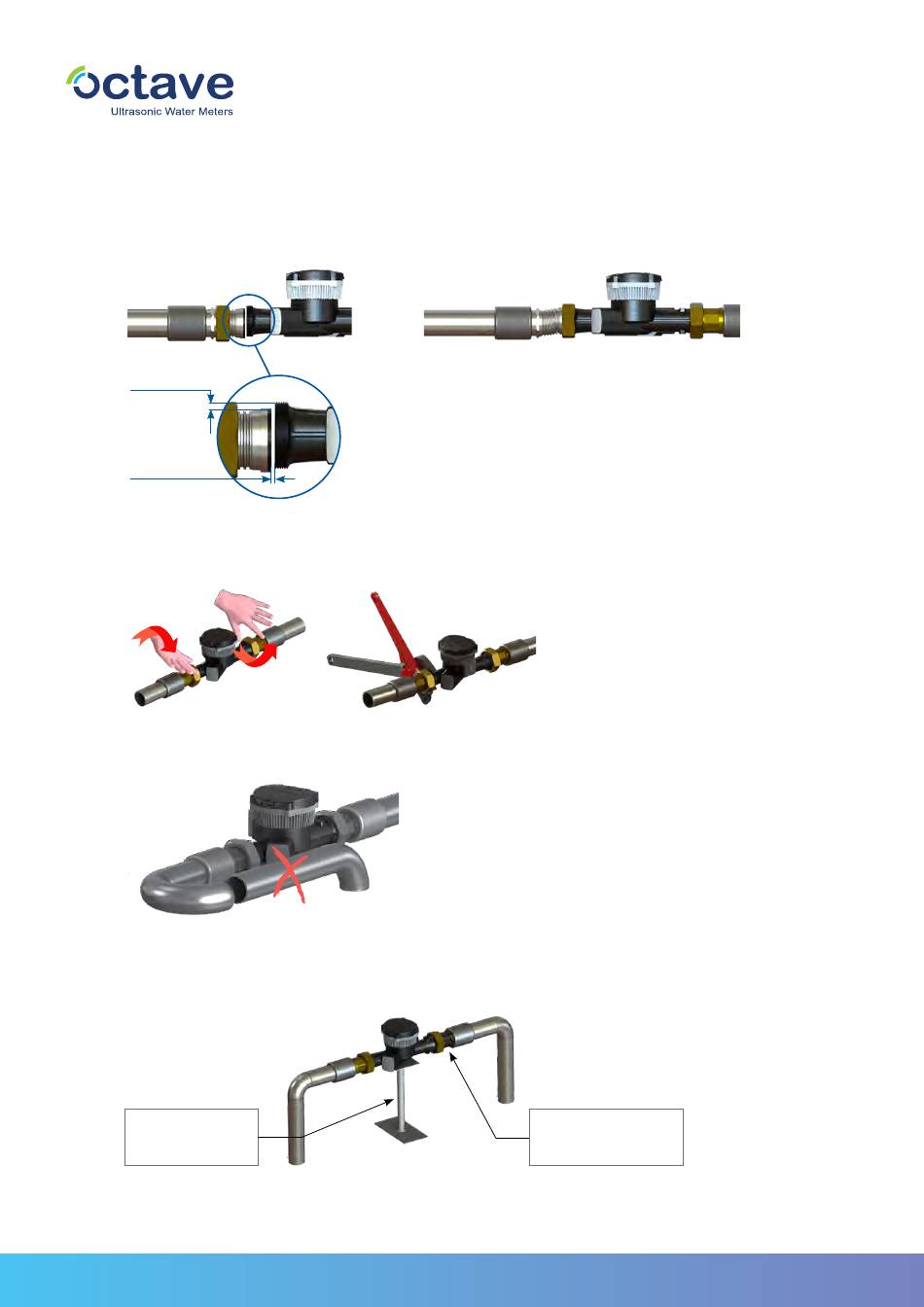

5. Wenn es nicht möglich ist, Anschlussstücke aus Plastik an einer Seite des Messgeräts zu benutzen, ziehen
Sie es bitte in Betracht, unsere flexiblen Kupplungen zu benutzen. Diese Kupplungen sind speziell für die
Polymer- Octave-Messgeräte entwickelt worden.
Der Einsatz dieser Kupplung ist nur auf einer Seite des Wasserzählers erforderlich. Bitte installieren sie die
Kupplung möglichst auf der Seite des Auslasses, wie im folgenden Bild beschrieben.
Maximal
5 mm
Maximal
3 mm
6. Bitte beginnen Sie, die Endanschlüsse per Hand festzuziehen. Das endgültige Festziehen sollte das
Drehmoment von 100Nm nicht überschreiten.
7. Führen Sie bitte keine Schweißarbeiten aus, während das Messgerät mit dem Rohr verbunden ist.
8. Wenn es nicht möglich ist, Anschlussstücke aus Plastik (mindestens an einer Seite) zu benutzen,
unterstützen Sie bitte das Messgerät wie in der folgenden Zeichnung gezeigt.
Unterstützung
Installationsanleitung
8 |
Endanschlüsse
aus Plastik
