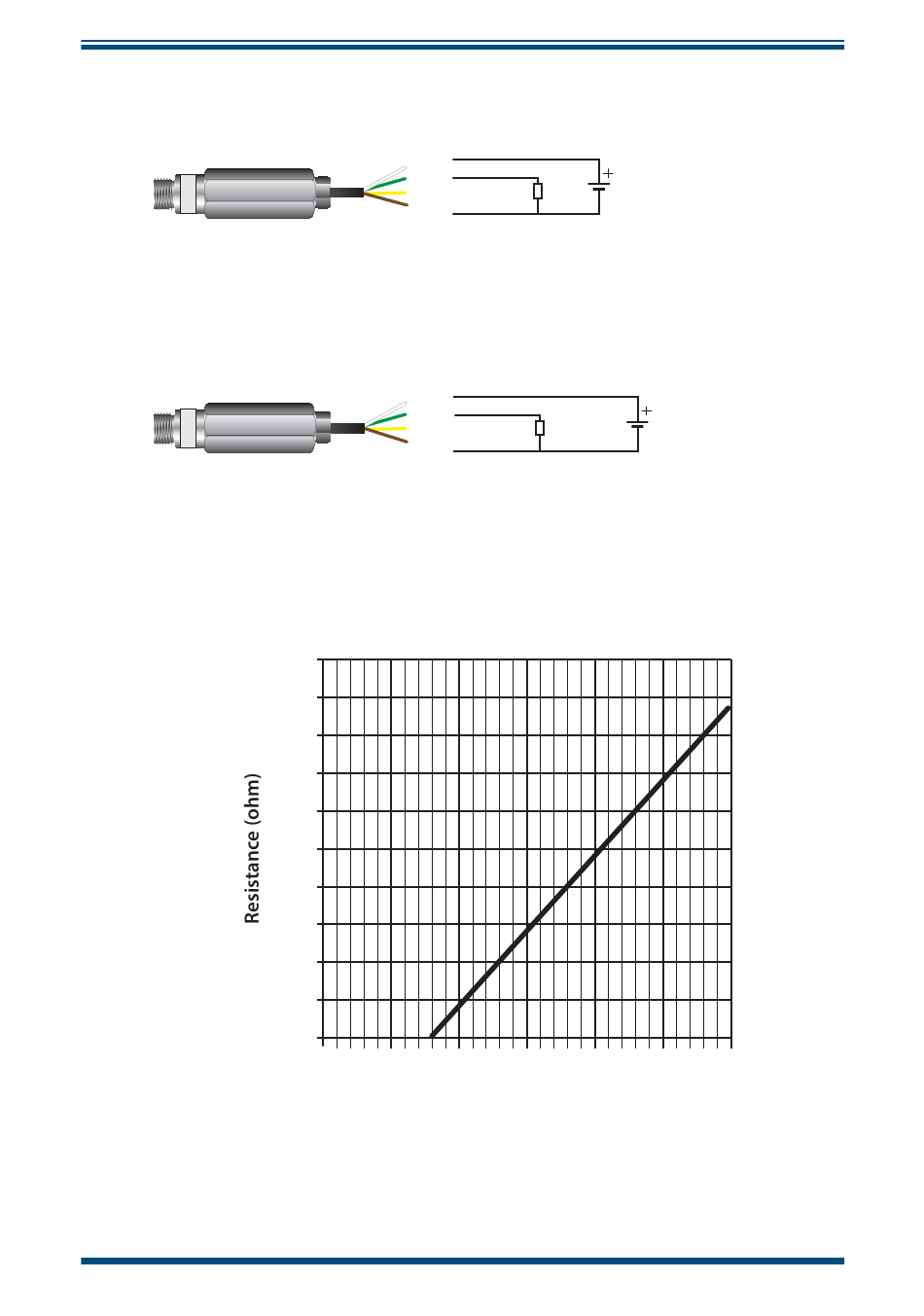

Elektrischer Anschlussplan

2.2.1

Last Diagramm mA 3-Leiter

Abb. 4
Michell Instruments
Weiß
Grün
Gelb (nicht benutzen)
Braun
Abb. 2

Spannung 3-Leiter Anschluss

Weiß
Grün
Gelb (nicht benutzen)
Braun

mA 3-Leiter Anschluss

Abb. 3
1000
900
800
700
600
500
400
300
200
100
0
0 5
Maximallast des SF52 3Leiter mA einschließlich Kabelwiderstand
Netzteil
14 bis 30V für 0 bis 10V Ausgang
8 bis 30V für 0 bis 1V Ausgang
Maximaler
Strom 20mA
10 15 20
INSTALLATION
Netzteil
8 bis 30V für 4-20mA Ausgang
25 30
3
