INSTALLATION
2.3.2
Transmitter-Einbau - Sensorblock
Der Transmitter kann direkt in ein Rohr oder eine Rohrleitung eingebaut werden (siehe
Abbildung 6).
Das Rohr bzw. die Rohrleitung muss ein auf das Gewinde des Transmittergehäuses
passendes Gewinde haben. Bei Rundrohren wird zur Gewährleistung einer gasdichten
Abdichtung ein Befestigungsfl ansch am Rohr benötigt, um der Dichtung eine fl ache
Abdichtungsgegenfl äche zu bieten.
1.
Nur für G ½ " - Stellen Sie sicher, dass die Verbunddichtung (2) über
das Gewinde des Transmitters gezogen ist.
2.
Den Transmitter (3) in das Rohr (1) schrauben. Anziehen, bis ein gasdichter
Abschluss erreicht ist. HINWEIS: Nicht zu fest anziehen, da sonst
das Gewinde an der Rohrleitung beschädigt werden kann.
6
VORSICHT: Den Transmitter nicht zu nah am unteren Ende einer
Krümmung anbringen, wo sich möglicherweise das gesamte
Kondenswasser in der Rohrleitung sammelt und die Messsonde
Das folgende Verfahren muss von kompetentem Fachpersonal
WARNUNG: Der Filterschutz darf unter keinen Umständen mit
den Fingern berührt werden.
1
2
3

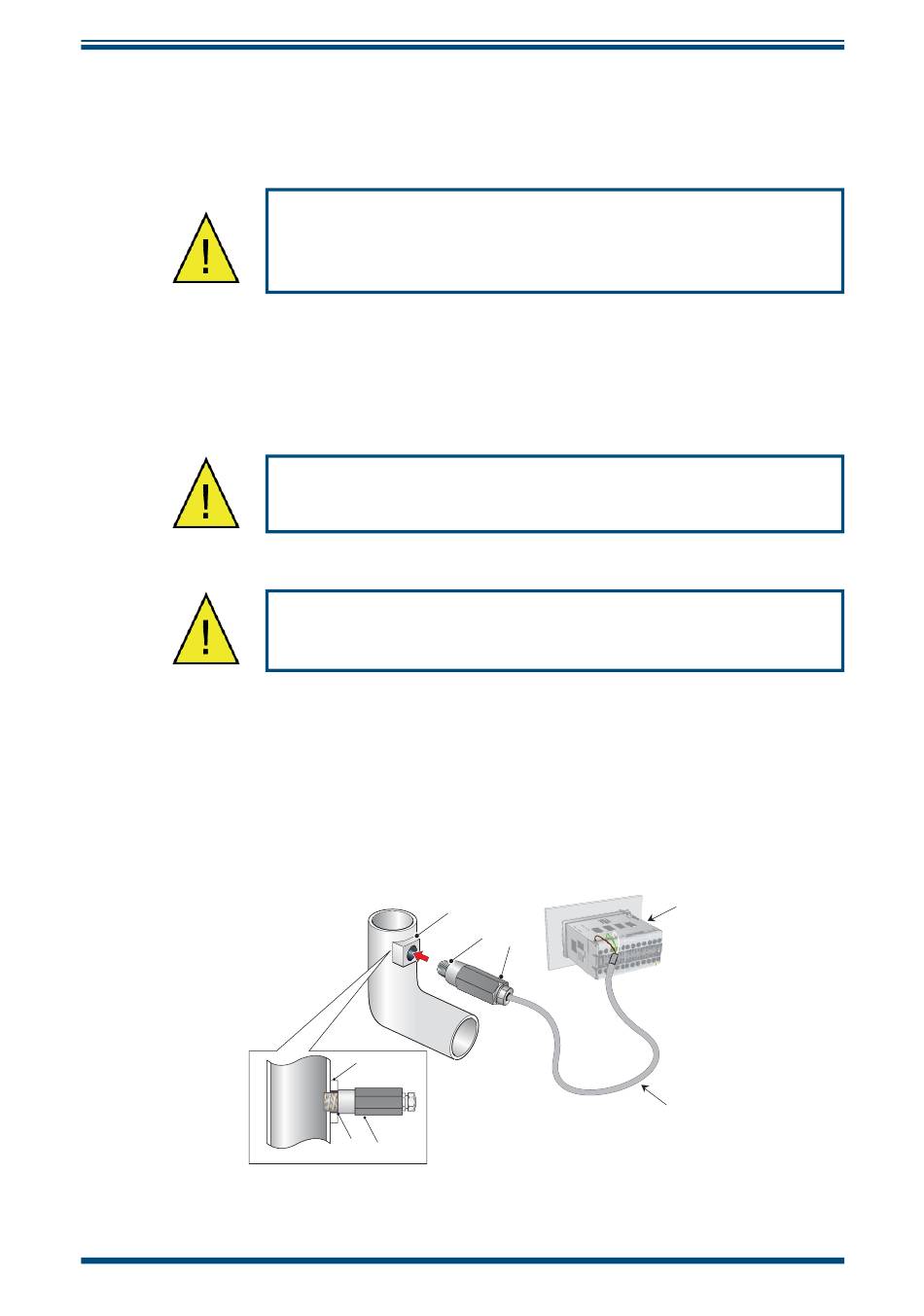

Transmitter-Einbau - Rohr oder Rohrleitung
Abb. 6
SF52 Bedienungsanleitung
durchtränkt.
ausgeführt werden.
1
2
3
97224 DE Ausgabe 5,
Optional
display
(available
on request)
Cable
Juni
2017
