elero RolTop-868 Montageanleitung

DE

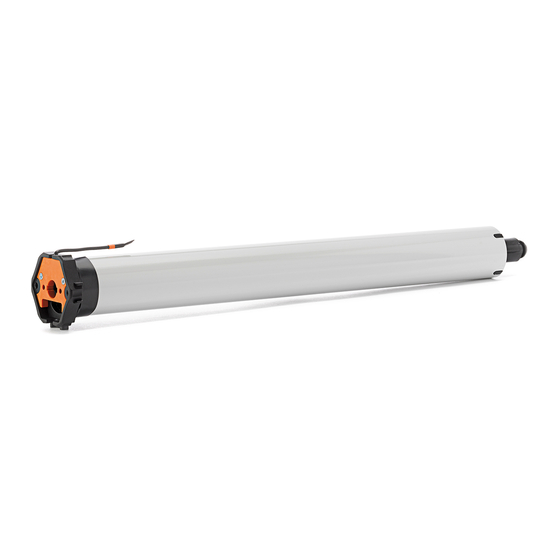

Rollladenantrieb RolTop-868/-915
GB
RolTop-868/-915 roller shutter drive
FR
Moteur pour volets roulants RolTop-868/-915
Bewahren Sie die Anleitung auf!
Nach Einbau des Antriebs diese Montageanleitung
für den Elektriker am Kabel befestigen.
Gerätefunktionen:
• Behangschutz (Drehmomentabschaltung)
• Inbetriebnahme des Antriebs mit Montagekabel oder
Funksender
Auslieferzustand (Inbetriebnahmemodus)
• Einstellen der Endlagen
Wichtige Sicherheitshinweise!
Befolgen Sie nachfolgende Anweisungen.
Verletzungsgefahr durch Stromschlag.
Anschlüsse am 230 V Netz müssen durch eine
Warnung!
autorisierte Fachkraft erfolgen.
Prüfen Sie die Anlage (Rollladen) regelmäßig auf
Verschleiß oder Beschädigungen.
Die Vorschriften der örtlichen
Energieversorgungsunter nehmen, sowie die
Bestimmun gen für nasse und feuchte Räume nach
VDE 0100, sind beim Anschluss einzuhalten.
Verwenden Sie nur unveränderte elero- Originalteile.
Halten Sie Personen solange von der Anlage fern, bis
diese still steht.
Bei Arbeiten an der Anlage (Wartung, Fenster putzen)
trennen Sie stets die Anlage vom Versorgungsnetz.
Bestimmungsgemäße Verwendung
• Bitte beachten Sie, dass Funkanlagen nicht in Bereichen mit
einem erhöhtem Störungsfaktor betrieben werden dürfen.
(z. B. Krankenhäuser, Flughäfen . . .).
• Die Fernsteuerung ist nur für Geräte und Anlagen zulässig, bei
denen eine Funktionsstörung in Hand-/Wandsender oder Empfänger
keine Gefahr für Personen, Tiere oder Sachen darstellt oder dieses
Risiko durch andere Sicherheitseinrichtungen abgedeckt ist.
• Der Betreiber genießt keinerlei Schutz vor Störungen durch ande-
re Funkmeldeanlagen und Endeinrichtungen (z. B. auch durch
Funkanlagen), die ordnungsgemäß im gleichen Frequenzbereich
betrieben werden.
• Funkempfänger nur mit vom Hersteller zugelassenen Geräten
und Anlagen verbinden.
Optimale Nutzung des Funksignals
• Antenne nicht knicken.
• Antenne nicht kürzen oder verlängern.
• Bei schlechtem Empfang, Lage der Antenne verändern.
• Antenne möglichst frei verlegen.
• Der Mindestabstand zwischen zwei Funkantrieben muss
min. 15 cm betragen.
Beachten Sie vor der Montage:
• Der Antrieb ist nur in eingebautem Zustand funktionsfähig.
• Anschluss nur im spannungsfreien Zustand.
• Der Behang muss auf der Wickelwelle befestigt werden.
• Das Profilrohr muss genug Abstand zum Motorrohr aufweisen.
• Achten Sie auf ein axiales Spiel (1–2 mm)
13813.4006/1207 DE/GB/FR
Einbau in Profilrohre
X
A Antrieb mit passendem Adapter
und Endschalter mitnahme ring
in das Profilrohr einschieben.
Das Motorkabel geschützt verlegen,
um ein Streifen am Rollladen zu
verhindern; nicht knicken.
X
B Das Gegenlager gegen axiale
Verschiebung sichern,
z. B. Achsträger verschrauben
oder vernieten.
Antrieb in der Lagerung axial
sichern!
X
Behang auf der Welle befestigen!
C
Verletzungsgefahr durch Stromschlag.
Warnung!
Nicht im Bereich des Antriebs bohren!
Montage
Befolgen Sie die nachfolgenden Montage hinweise!
– Der Antrieb muss so befestigt werden, dass er keine
Gefahr für Personen darstellt.
Warnung!
– Bevor der Antrieb installiert wird, müssen alle nicht
benötigten Leitungen und Einrichtungen, die für den
Betrieb nicht erforderlich sind, entfernt werden.
– Bei der Installation, beim Betrieb und wenn Arbeiten an
der Anlage durchgeführt werden, muss die Möglichkeit
einer allpoligen Trennung vom Netz bestehen
(Hirschmannstecker und Hirschmannkupplung oder ein
zweipoliger Schalter mit min. 3 mm Kontakt -
öffnungsweite oder allpoliger Hauptschalter).
– Wird der Antrieb mit einem Schalter mit
AUS-Voreinstellung (Totmann) ge steuert, muss
der Taster über 1,50 m Höhe angebracht werden und
von den beweglichen Teilen getrennt sein.
Der Fahrbereich der Anlagen muss während des
Betriebs einsehbar sein.
– Bewegliche Teile in einem Antrieb müssen unterhalb
2,5 m geschützt werden.
– Bemessungs-Drehmoment und Bemessungs-
Betriebsdauer müssen auf die Anforderungen des ange-
triebenen Produkts angestimmt sein.
– Bitte beachten Sie die technischen Daten auf dem
Typenschild.
– Beachten Sie, dass bei diesem Antrieb (Typ M Antriebe)
der kleinste Rohrinnendurch messer 35 mm und 46 mm
entspricht.
– Der Antrieb darf nur so eingebaut werden, dass er nicht
beregnet wird.
– Antriebe nicht in explosionsgefährdeter Umgebung
oder in mobile Einrichtungen (z. B. Fahrzeuge) einbauen.
– Dieses Gerät ist nicht dafür bestimmt, durch Personen
(einschließlich Kinder) mit eingeschränkten physischen,
sensorischen oder geistigen Fähigkeiten oder mangels
an Erfahrung und/oder mangels Wissen benutzt zu wer-
den, es sei denn, sie werden durch eine für ihre
Sicherheit zuständige Person beaufsichtigt oder erhiel-
ten von ihr Anweisungen, wie das Gerät zu benutzen ist.
– Kinder sollten beaufsichtigt werden, um sicherzustellen,
dass sie nicht mit dem Gerät spielen.
A
B
C
