Installation instructions, accessories - RTI/DVD
Installation instructions, accessories - RTI/DVD
Volvo Car Corporation Göteborg, Sweden
Volvo Car Corporation Göteborg, Sweden
37
38
39
© VolvoCar Corporation, 2001 Printed in Sweden
© VolvoCar Corporation, 2001 Printed in Sweden
Die Anschlußklemme wieder einbauen
Die Abdeckung wieder an der Anschlußklemme anbringen
Die Anschlußklemmen wieder am Sicherungshalter anbringen. Die Schraube
anziehen.
Die neue Isolierungsverkleidung (aus dem Satz) einbauen. Siehe Arbeitsschritt
26
Den Sicherungshalter wieder einbauen. Siehe Arbeitsschritt 26.

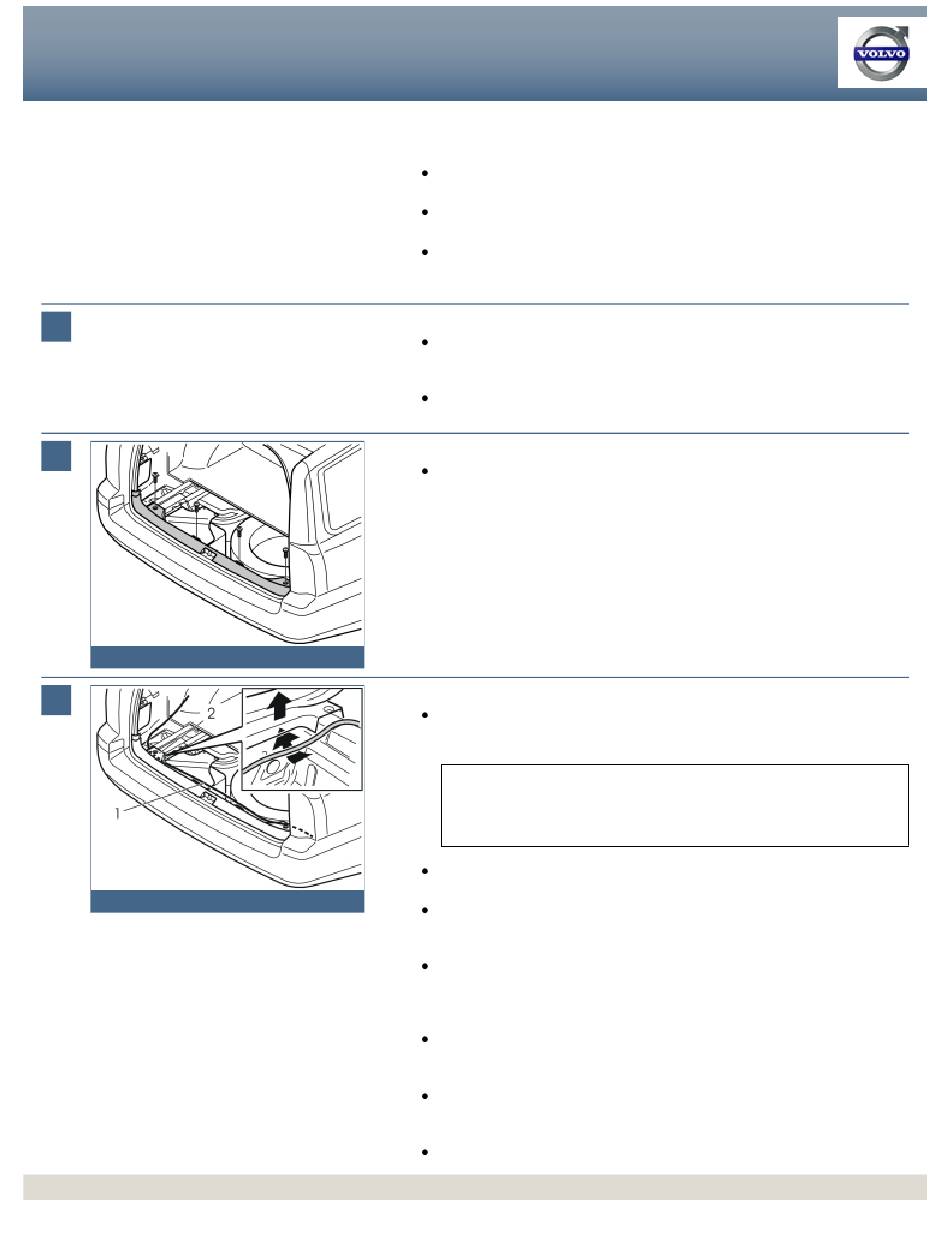

Die vier Schrauben in der Schwellerzierverkleidung der Heckklappe entfernen.
M8503123
Das kurze einzelne Kabel an der Schwellerzierverkleidung der Heckklappe
entlang positionieren.
Achtung!
Das Kabelende mit der Kunststoffanschlußklemme muß sich auf der linken
Seite befinden.
Die Kunststoffanschlußklemme zum Steuergerät ziehen
M3702217
Das andere Ende des Kabels vor der rechten Schlußleuchte zum
Antennenverstärker verlegen
Die Schwellerzierverkleidung der Heckklappe an den äußeren Kanten auf der
rechten und linken Seite vorsichtig ziehen, bis ein Klicken zu hören ist und die
Clips gelöst werden
Die Verkleidung anheben und den Kabelbaum (1) in der Lücke zwischen dem
Bodenträger (2) und der Verkleidung einführen
Das Kabel so weit wie möglich unter die Verkleidung einführen. Sicherstellen,
daß das Kabel nicht eingeklemmt wird
Die Verkleidung festdrücken
8633841
8633841
Page 17 of 22
