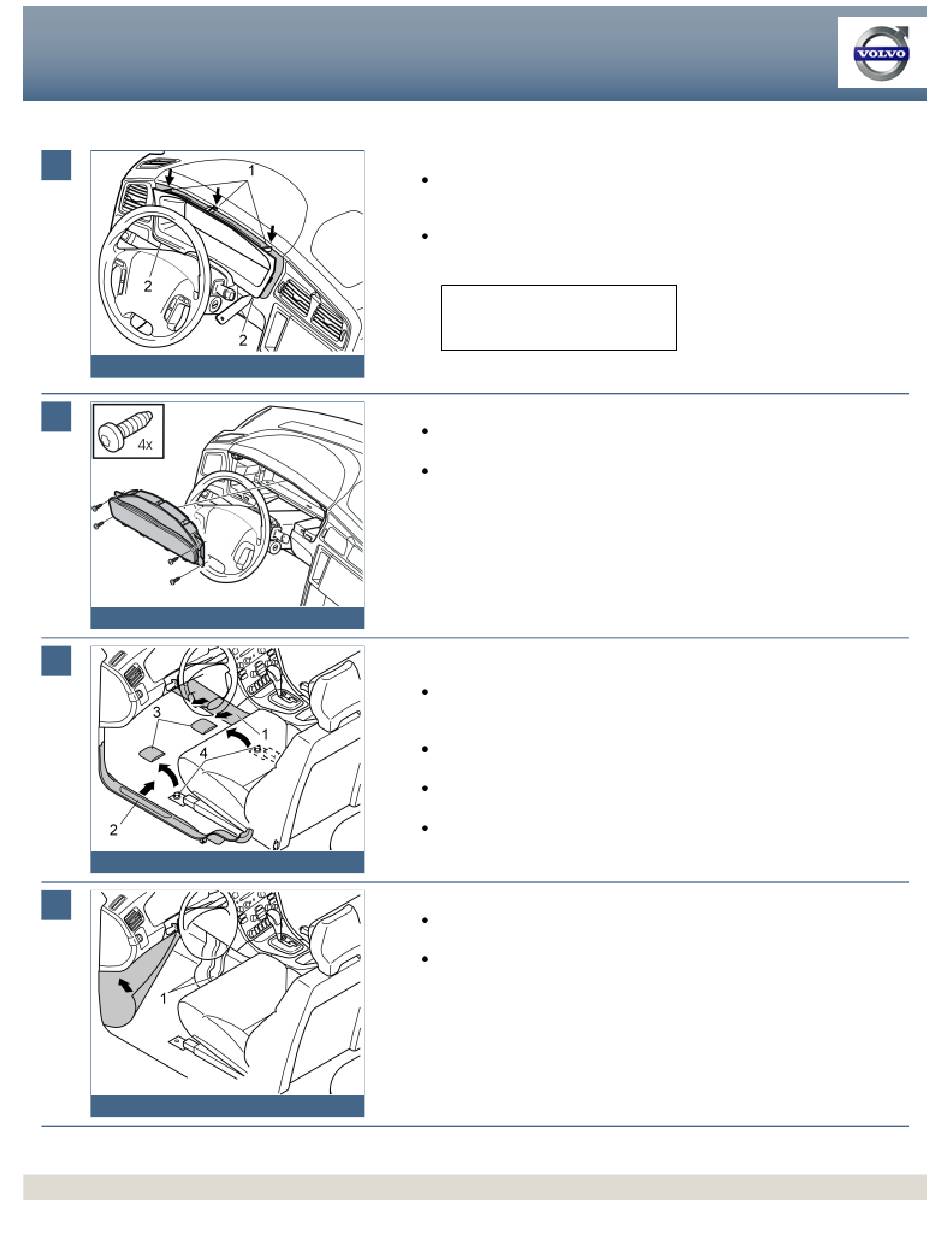

Die Einfassung vom Kombinationsinstrument entfernen, indem die zwei Clips (2)
in der Unterkante des Kombinationsinstruments herausgestemmt werden
Anschließend die Einfassung zurückziehen, bis sich die drei Clips (1) in der
oberen Kante lösen.
Achtung!
Das Armaturenbrett nicht beschädigen.
M8502986
Die vier Schrauben entfernen, die das Kombinationsinstrument halten
Das Kombinationsinstrument herausziehen. Die Anschlußklemme an der
Rückseite des Kombinationsinstruments abklemmen.
M3800760
Entfernen:
die linke Seitenverkleidung (1) von der Mittelkonsole. Erst den Schraubenclip
drehen. Die Verkleidung nach außen und hinten ziehen
die Schwellerzierverkleidung (2) an der linken Vordertür
die Abdeckungen (3)
die Schrauben (4).
D8502410
Den linken Vordersitz nach hinten kippen
Den Bodenteppich nach vorne falten, um an die Luftkanäle (1) zu gelangen.
D8502411
