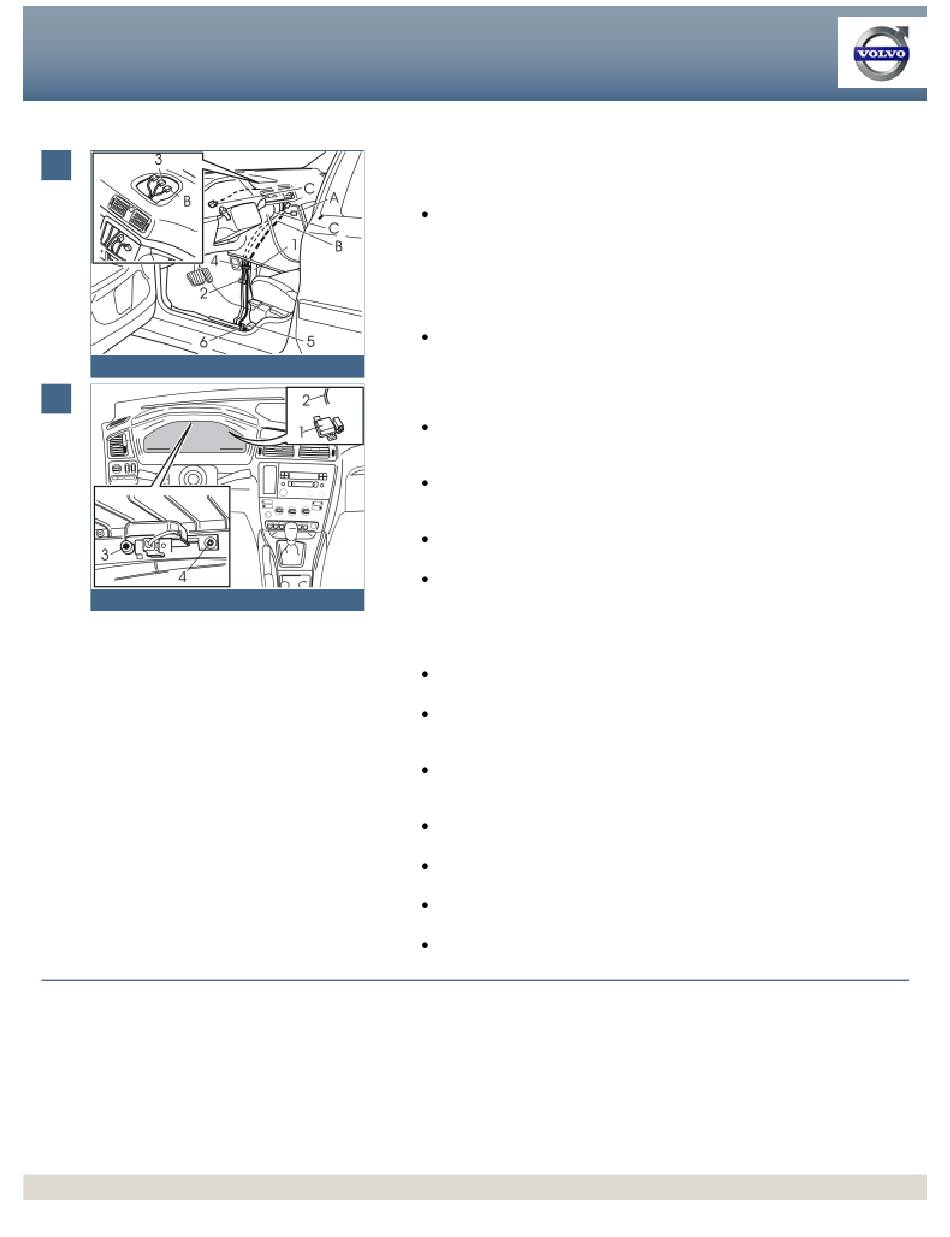

Gilt für Abbildung A
Den Kabelbaum (A in der Satzabbildung) für den Bildschirm und das Radio
verlegen. Das Kabel mit den zehnpoligen Anschlußklemmen an den Bildschirm (B
in der Satzabbildung) verlegen. Das schwarze Kabel für die GPS-Antenne (C in
der Satzabbildung) an die Radiobuchse zwischen dem Luftkanal (1) und der
Strebe (2) verlegen. Sicherstellen, daß die gerade Anschlußklemme am losen
Kabel (B) zum Ausschnitt für das Radio verlegt ist
Die blaue 5-polige Stromversorgungs-Anschlußklemme (3) des Bildschirms und
das Kabel (B) zur linken Seite der Luftkanäle über dem Ausschnitt für das Radio
M3702781
verlegen. Durch den Ausschnitt für den Lautsprecher im Armaturenbrett
fortfahren
Das schwarze Kabel (C) für die GPS-Antenne hinter dem
Kombinationsinstrument verlegen
Die Leitungen an der Strebe (2) festklemmen. Den Kabelbinder (4) aus dem Satz
verwenden
Die Leitung über und an dem Luftkanal (1) entlang zum Träger (5) verlegen
Die Leitung an dem vorhandenen Kabelbaum (6) mit dem Kabelbinder aus dem
Satz sichern.
M3800779
Gilt für Abbildung B
Die GPS-Antenne (1) (aus dem Satz) an das vorverlegte Kabel (2) anschließen
Die GPS-Antenne so weit wie möglich im Fach des Kombinationsinstruments
anbringen
Die Clips (3) der GPS-Antenne in die vorhandenen Löcher drücken. Die Antenne
mit der Schraube (4) aus dem Satz anziehen
Die Anschlußklemme des Kombinationsinstruments anschließen
Das Kombinationsinstrument wieder einbauen
Die Einfassung des Kombinationsinstruments wieder einbauen
Die Gummidichtung in der oberen Lenksäulenverkleidung sichern.
