Installation instructions, accessories - RTI/DVD
Installation instructions, accessories - RTI/DVD
Volvo Car Corporation Göteborg, Sweden
Volvo Car Corporation Göteborg, Sweden
33
34
35
36
© VolvoCar Corporation, 2001 Printed in Sweden
© VolvoCar Corporation, 2001 Printed in Sweden

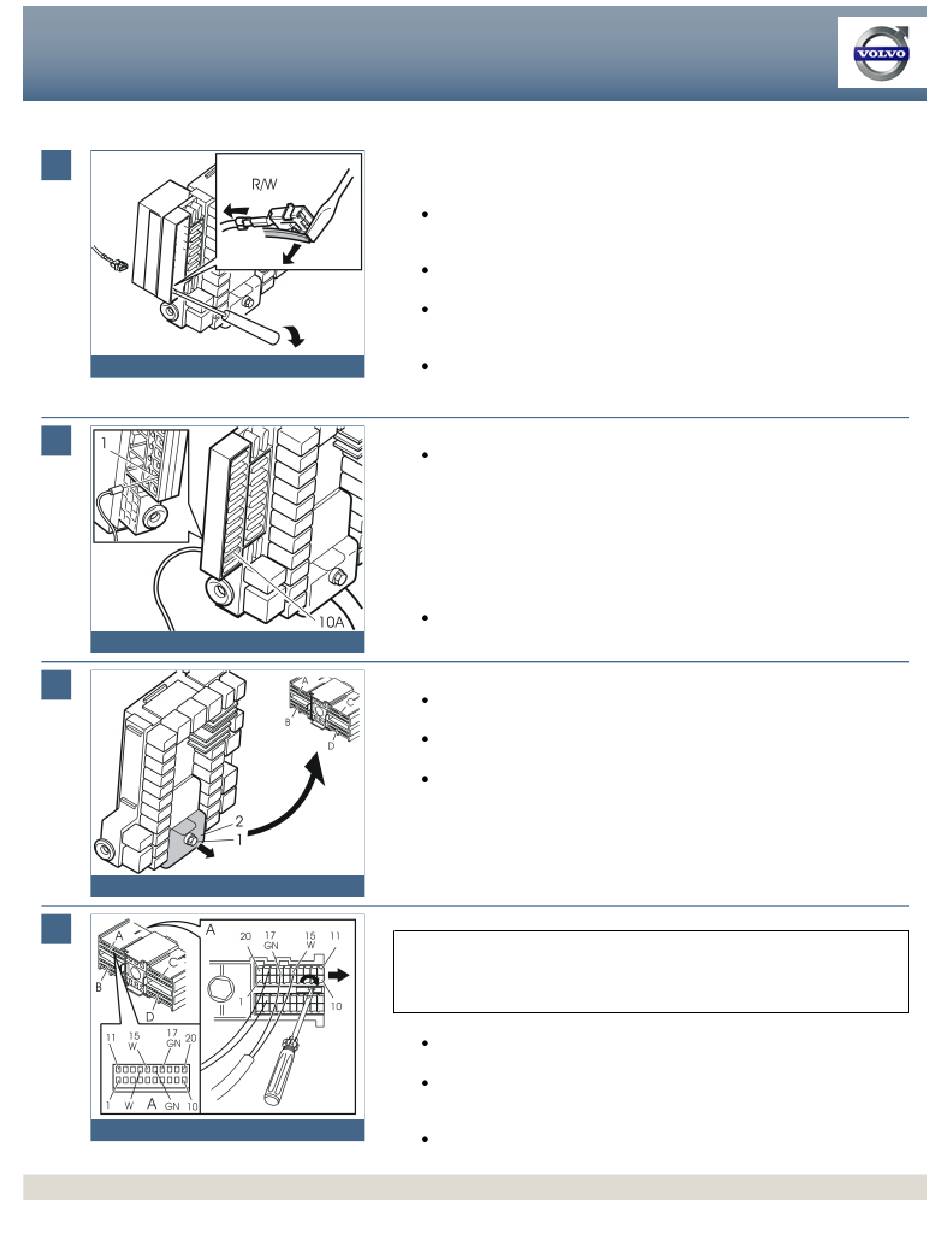

Gilt nur für Fahrzeuge mit einem CD-Wechsler
Einen kleinen, dünnen Schraubendreher in die äußere Klemme in
Sicherungsbuchse Nummer 10 einführen
Die kleine Federraste an der Innenseite suchen
Die Raste zur Seite biegen, indem der Schraubendreher in Pfeilrichtung
eingesetzt wird. Gleichzeitig das Kabel herausziehen
D3702786
Das neue rote und weiße Kabel anschließen. Die Sekundärverriegelung
eindrücken. Den Aufkleber wieder auf der Stirnfläche anbringen.
Das neu verlegte rote und weiße Kabel an die äußere Klemme (1) an der
Rückseite von Sicherungsbuchse Nummer 10 am Sicherungshalter anschließen.
Um das Kabel zu positionieren: die rote Sekundärverriegelung an der Stirnfläche
an dem Ende, das sich am nächsten zu Klemme 10 befindet, vorsichtig nach
oben hebeln. Gleichzeitig das Kabel festdrücken. Wenn das Kabel nicht
positioniert werden kann, Arbeitsschritte 31-33 in der gleichen Art wie beim
Entfernen des Kabels durchführen
Eine 10A Sicherung in Sicherungsbuchse 10 am Sicherungshalter anbringen.
M3702534
Die Schraube (1) lösen
Die Abdeckung (2) und die vier Anschlußklemmen herausziehen
Die Abdeckung von den vier Anschlußklemmen entfernen, indem die drei Haken
zur Seite gebogen werden.
D3701827
Achtung!
Die Leitungen an Anschlußklemme A anschließen. Die Klemmennummer für die
Anschlußklemme beachten, die sich an dem Anschlußklemmenhalter befindet.
Einen kleinen Schraubendreher wie abgebildet in die Buchse einführen
Den Schraubendreher drehen, so daß sich die Halter öffnen. Gleichzeitig die
Anschlußklemme zur Seite herausdrücken
M3702569
Das weiße (W) Kabel an Klemme 15 und das grüne (GN) Kabel an Klemme 17
anschließen
8633841
8633841
Page 16 of 22
