Kostal PLENTICORE plus Installationsleitfaden Seite 4

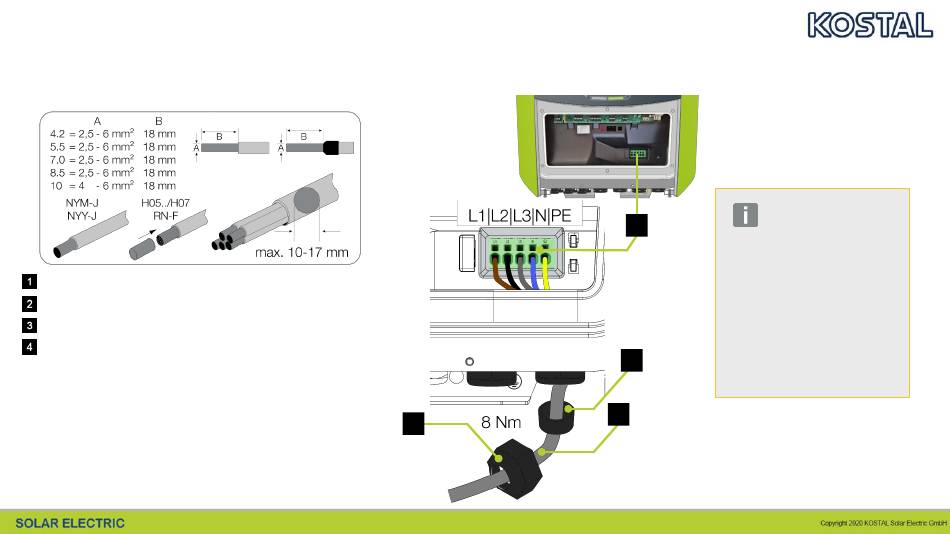

Die Netzleitung (2) von der Unterverteilung zum Wechselrichter fachgerecht verlegen.
AC-Anschlussklemme
AC-Netzleitung
Dichtring
Überwurfmutter
Die Netzleitung (2) in den Wechselrichter einführen und mit
Dichtring (3) und Überwurfmutter (4)
mit dem vorgegebenen Drehmoment anziehen.
Anzugsdrehmoment: 8 Nm (M25)
Bei nicht den nicht verwendeten Verschraubungen den Dichtring
in den Verschraubungen belassen.
Installationsleitfaden – Speichersystem PLENTICORE plus V1.0
Installationsleitfaden
AC Netzleitung am Wechselrichter anschließen
abdichten. Überwurfmutter
4
Folie 4
WICHTIGE
INFORMATION
1
Es können sowohl eindrähtige
(Typ NYM-J und NYY-J) als auch
feindrähtige Kabel (Typ
H05../H07RN-F) verwendet
werden.
Bei der Verwendung von
feindrähtigen Kabeln, sind
Aderendhülsen zu verwenden.
3
Hierbei ist darauf zu achten, dass
die Kontaktfläche 18mm beträgt.
2
Stand: 18.06.2020
