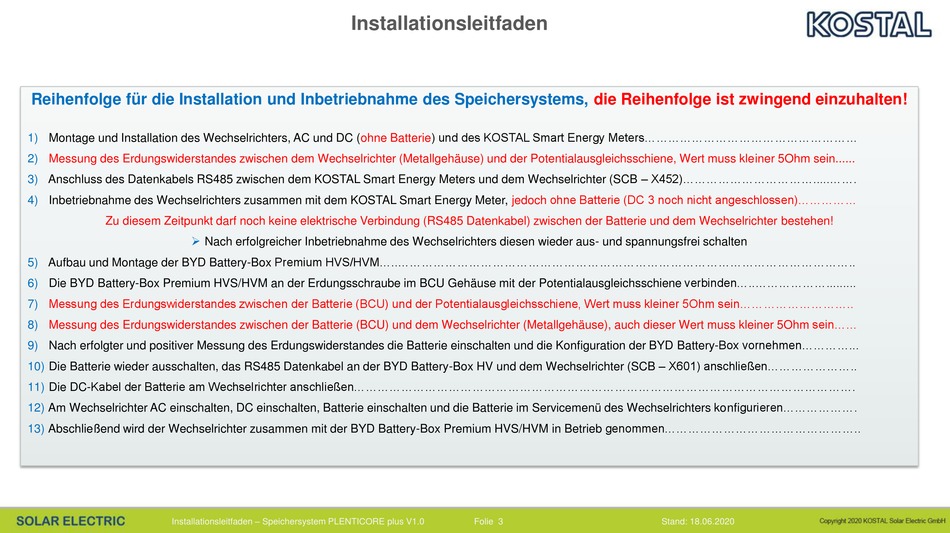

Kostal PLENTICORE plus Installationsleitfaden Seite 3

Reihenfolge für die Installation und Inbetriebnahme des Speichersystems,
1) Montage und Installation des Wechselrichters, AC und DC
2) Messung des Erdungswiderstandes zwischen dem Wechselrichter (Metallgehäuse) und der Potentialausgleichsschiene, Wert muss kleiner 5Ohm sein......
Anschluss des Datenkabels RS485 zwischen dem KOSTAL Smart Energy Meters und dem Wechselrichter (SCB – X452).............................................
3)
4) Inbetriebnahme des Wechselrichters zusammen mit dem KOSTAL Smart Energy Meter,
Zu diesem Zeitpunkt darf noch keine elektrische Verbindung (RS485 Datenkabel) zwischen der Batterie und dem Wechselrichter bestehen!

Nach erfolgreicher Inbetriebnahme des Wechselrichters diesen wieder aus- und spannungsfrei schalten
Aufbau und Montage der BYD Battery-Box Premium HVS/HVM.........................................................................................................................
5)
Die BYD Battery-Box Premium HVS/HVM an der Erdungsschraube im BCU Gehäuse mit der Potentialausgleichsschiene verbinden................................
6)
Messung des Erdungswiderstandes zwischen der Batterie (BCU) und der Potentialausgleichsschiene, Wert muss kleiner 5Ohm sein.............................
7)
Messung des Erdungswiderstandes zwischen der Batterie (BCU) und dem Wechselrichter (Metallgehäuse), auch dieser Wert muss kleiner 5Ohm sein......
8)
Nach erfolgter und positiver Messung des Erdungswiderstandes die Batterie einschalten und die Konfiguration der BYD Battery-Box vornehmen...............
9)
Die Batterie wieder ausschalten, das RS485 Datenkabel an der BYD Battery-Box HV und dem Wechselrichter (SCB – X601) anschließen.......................
10)
Die DC-Kabel der Batterie am Wechselrichter anschließen...............................................................................................................................
11)
12) Am Wechselrichter AC einschalten, DC einschalten, Batterie einschalten und die Batterie im Servicemenü des Wechselrichters konfigurieren...................
Abschließend wird der Wechselrichter zusammen mit der BYD Battery-Box Premium HVS/HVM in Betrieb genommen..................................................
13)
Installationsleitfaden – Speichersystem PLENTICORE plus V1.0
Installationsleitfaden
Batterie) und des KOSTAL Smart Energy Meters......................................................
(ohne
jedoch ohne Batterie (DC 3 noch nicht angeschlossen)...............
Folie 3
die Reihenfolge ist zwingend einzuhalten!
Stand: 18.06.2020
