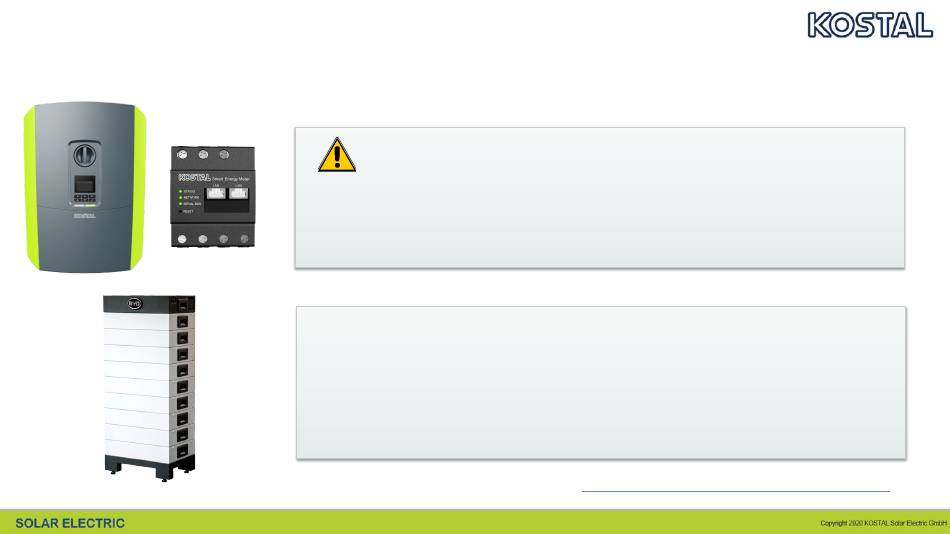

Installationsleitfaden
PLENTICORE plus und BYD Battery-Box HV
Die wiedergegebenen Gebrauchsnamen, Handelsnamen bzw. Warenbezeichnungen und sonstige
Bezeichnungen können auch ohne besondere Kennzeichnung (z.B. als Marken) gesetzlich geschützt sein. Die
KOSTAL Solar Electric GmbH übernimmt keinerlei Haftung oder Gewährleistung für deren freie Verwendbarkeit.
Bei der Zusammenstellung von Abbildungen und Texten wurde mit größter Sorgfalt vorgegangen. Trotzdem
können Fehler nicht ausgeschlossen werden. Die Zusammenstellung erfolgt ohne Gewähr. Technische
Änderungen und Irrtümer vorbehalten.
WICHTIGE INFORMATION
Die Montage darf nur von einer ausgebildeten und qualifizierten Elektrofachkraft erfolgen! Beachten Sie die
Sicherheitshinweise in der Betriebsanleitung zum Wechselrichter und der Batterie. Um das KOSTAL
Speichersystem komplett in Betrieb zu nehmen und alle notwendigen Einstellungen vornehmen zu können wird
der Service Code (PARAKO Passwort), der Batterie Freischaltcode sowie ein Computer/Tablett benötigt.
Bei allen Arbeiten am Wechselrichter oder an den Zuleitungen muss der Wechselrichter sowie die Batterie vollständig
spannungsfrei geschaltet werden. Schauen Sie dazu in die entsprechenden Betriebsanleitungen der jeweiligen Geräte
(Wechselrichter/Batterie).
Link zum Download dieses Installationsleitfadens:
Installationsleitfaden: PLENTICORE BYD V3.0
Dieser Installationsleitfaden ersetzt nicht die für die ordnungsgemäße Montage und Installation
benötigten Bedienungsanleitungen bzw. Handbücher.
Seite 1
https://www.kostal-solar-electric.com/KOSTAL-Service-Dokumente
Stand: 23.01.2020

Werbung

loading

Verwandte Anleitungen für Kostal PLENTICORE plus

Inhaltszusammenfassung für Kostal PLENTICORE plus

  • Seite 1 Die wiedergegebenen Gebrauchsnamen, Handelsnamen bzw. Warenbezeichnungen und sonstige Bezeichnungen können auch ohne besondere Kennzeichnung (z.B. als Marken) gesetzlich geschützt sein. Die KOSTAL Solar Electric GmbH übernimmt keinerlei Haftung oder Gewährleistung für deren freie Verwendbarkeit. Bei der Zusammenstellung von Abbildungen und Texten wurde mit größter Sorgfalt vorgegangen. Trotzdem können Fehler nicht ausgeschlossen werden.
  • Seite 2 Ist bereits ein Kundennetzwerk vorhanden in dem alle Geräte eingebunden sind kann auf den Einsatz eines externen Routers verzichtet werden. Auch im Servicefall, wenn etwas nicht korrekt funktioniert oder durch den Service von KOSTAL überprüft werden soll ist der Zugang auf alle befindlichen Geräte in der Anlage erforderlich, um z.B.
  • Seite 3 Messung des Erdungswiderstandes zwischen dem Wechselrichter (Metallgehäuse) und der Potentialausgleichsschiene, Wert muss kleiner 5Ohm sein..Anschluss des Datenkabels RS485 zwischen dem KOSTAL Smart Energy Meters und dem Wechselrichter (SCB – X452)……………………………..……. Inbetriebnahme des Wechselrichters zusammen mit dem KOSTAL Smart Energy Meter, jedoch ohne Batterie (DC 3 noch nicht angeschlossen)……………...
  • Seite 4 Hierbei ist darauf zu achten, dass die Kontaktfläche 18mm beträgt. AC-Anschlussklemme AC-Netzleitung Dichtring Überwurfmutter WICHTIGE INFORMATION Der PIKO IQ und der PLENTICORE plus Die Netzleitung in den Wechselrichter einführen und mit Wechselrichter benötigen auf jeden Fall Dichtring und Überwurfmutter abdichten. Überwurfmutter N-Leiter aus dem AC-Netz damit die Gerät...
  • Seite 5 Installationsleitfaden Den KOSTAL Smart Energy Meter (KSEM) in die Unterverteilung einbauen Sensorposition 2 (Netzanschlusspunkt) Sensorposition 1 (Hausverbrauch) Hausverbraucher Hausverbraucher Wechselrichter Wechselrichter KOSTAL Smart Energy Meter KOSTAL Smart Energy Meter EVU Zähler EVU Zähler EVU Netz EVU Netz Installationsleitfaden: PLENTICORE BYD V3.0 Seite 5 Stand: 23.01.2020...
  • Seite 6 Installationsleitfaden Anschluss der PV-Strings an dem Wechselrichter An DC Eingang 1 und DC Eingang 2 werden die PV Strings angeschlossen  An DC Eingang 3 wird die BYD Battery-Box HV angeschlossen  An die Plusleitung wird der Stecker und an die Minusleitung die Buchse fachgerecht ...
  • Seite 7 Installationsleitfaden Messung des Erdungswiderstandes vom Wechselrichter. Ist die Montage und Installation des Wechselrichters, des KOSTAL Smart Energy Meters und der PV-Strings abgeschlossen muss vor dem Anschluss der  RS485 Datenleitung zwischen dem KOSTAL Smart Energy Meter und dem Wechselrichters eine Messung des Erdungswiderstandes durchgeführt werden.
  • Seite 8 Installationsleitfaden RS485 Kabel vom KOSTAL Smart Energy Meter am SCB (X452) anschließen Blick von oben auf die RS485 Schnittstelle (A) des KOSTAL Smart Energy Meters Smart Communication Board (SCB) RS485 (Modbus) Schnittstelle im PLENTICORE plus Wechselrichter Installationsleitfaden: PLENTICORE BYD V3.0 Seite 8 Stand: 23.01.2020...
  • Seite 9 Installationsleitfaden Inbetriebnahme des Wechselrichters mit dem KOSTAL Smart Energy Meter Netzspannung über den DC-Switch am Wechselrichter auf ON Auf dem Display wird der Installationsassistent Leitungsschutzschalter gestartet und führt durch die Grundeinstellungen. schalten. zuschalten. Für die Erstinbetriebnahme muss mindestens „Min. Eingangsspannung )“...
  • Seite 10 Installationsleitfaden Der Webserver des PLENTICORE plus: Login als Installateur Um sich als Installateur auf dem Webserver einloggen zu können wird der „Master key“ welcher auf dem Typenschild des Wechselrichters zu finden ist und der Service Code „PARAKO Passwort“ benötigt. Typenschild auf dem PLENTICORE plus...
  • Seite 11 Um diese Funktion aktivieren zu können, muss am sich zuvor mit dem Master Key und dem Service Passwort als Installateur eingeloggt haben. WICHTIG: Der KOSTAL Smart Energy Meter muss in der Position „Netzanschlusspunkt“ montiert sein. Installationsleitfaden: PLENTICORE BYD V3.0 Seite 11...
  • Seite 12 Installationsleitfaden Aufbau und Montage der BYD Battery-Box HV Die BYD Battery-Box HV nach Vorgabe der Bedienungsanleitung von BYD korrekt aufbauen und montieren. Batteriemodule Grundmodul Installationsleitfaden: PLENTICORE BYD V3.0 Seite 12 Stand: 23.01.2020...
  • Seite 13 Installationsleitfaden Messung des Erdungswiderstandes der Batterie Erdung der BCU von der Batterie Am Gehäuseboden der BCU befindet sich eine Schraube an der mit Messung des Erdungswiderstandes Batterie (BCU). Der Erdungswiderstand einem Ringkabelschuh ein Erdungskabel angeschlossen wird. darf 5Ohm nicht überschreiten. Dieses Erdungskabel wird dann zur Potentialausgleichsschiene geführt und dort aufgelegt.
  • Seite 14 Installationsleitfaden Zusätzliche Erdung des Wechselrichters, wenn Erdungswiderstand größer 5Ohm  Sollte es dennoch zu Kommunikationsstörungen zwischen der Batterie und dem Wechselrichter kommen, so liegt in den meisten Fällen eine schlechte Erdung des Wechselrichters vor. Dieser Potentialunterschied kann zur Ausgleichsströmen auf dem PE-Leiter führen. ...
  • Seite 15 Installationsleitfaden Konfiguration der BCU von der BYD Battery-Box HV auf dem Webserver mittels WLAN Die Batterie an dem Leitungsschutzschalter in der BCU einschalten, 20 Sekunden warten  Das WLAN am Computer aktivieren, die BYD Batterie aus der Liste an Geräten im WLAN Netz auswählen ...
  • Seite 16 Installationsleitfaden Konfiguration der BCU von der BYD Battery-Box HV auf dem Webserver mittels WLAN  Im Step 2 der Installation muss die Anzahl der verbauten Speichermodule „Series Battery Counts“, der Wechselrichterhersteller „Inverter“ und das Land „Country“ eingegeben werden.  Anschließend den Button „Finish“ anklicken. Es erscheint ein kleines Fenster mit der Frage: „Are you sure“ hier bitte den Button OK anklicken. Nun wird die Installation abgeschlossen und das System führt einen Reeboot durch.
  • Seite 17 Installationsleitfaden BYD Battery-Box HV Batterie RS485 Kabel am SCB (X601) anschließen Wechselrichter Smart Communication Board (SCB) Anschlussklemme für die Batterie Kommunikation über RS485 BYD Battery-Box HV Batterie BCU der BYD Batterie Klemmblock in der BCU von der Batterie PLENTICORE Anschluss / Battery-Box plus Connection...
  • Seite 18 Installationsleitfaden Die DC-Kabel der Batterie am Wechselrichter anschließen An DC Eingang 3 wird die BYD Battery-Box HV angeschlossen  An die Plusleitung wird der Stecker und an die Minusleitung die Buchse fachgerecht  anbringen. Der Wechselrichter ist mit Steckverbindern der Firma: PHOENIX CONTACT (Typ ...
  • Seite 19 Installationsleitfaden Batterie Speichersystem einschalten und Batterie im WR konfigurieren Netzspannung über den DC-Schalter des Wechselrichters auf Die Batterie an den Leitungsschutzschaltern Leitungsschutzschalter der BCU einschalten. ON schalten. Zuschalten. Der Wechselrichter kann komplett über das Display in Betrieb genommen werden. Außer es müssen Netzparameter geändert werden. Ebenso sind die komplexen Batterieeinstellungen nicht über das Display abbildbar.
  • Seite 20 Installationsleitfaden Die Batterie im Servicemenü des Wechselrichters konfigurieren PLENTICORE plus PLENTICORE plus Installationsleitfaden: PLENTICORE BYD V3.0 Seite 20 Stand: 23.01.2020...
  • Seite 21 Installationsleitfaden Das KOSTAL Solar Speichersystem ist installiert und wurde in Betrieb genommen Im PLENTICORE plus Wechselrichter werden alle Werte Die BYD Battery-Box HV steht auf RUN und für PV, Batterie, Hausverbrauch und Netz dargestellt. ist bereit Energie zu speichern bzw. abzugeben.

  • Seite 22: Mögliche Ursachen

    Den KOSTAL Smart Energy Meter (KSEM) durch Drücken der „Reset-Taste“ von 6 sec. neu starten.  Der KOSTAL Smart Energy Meter führt einen Neustart durch. Anschließend sollten alle Status LED die korrekten Zustände anzeigen (siehe Seite1).  Im Display des Wechselrichters und auf dem Webserver sollten jetzt wieder die passenden Werte für den Hausverbrauch und der Netzeinspeisung angezeigt ...
  • Seite 23  Die Batterie ist in Ordnung und zeigt keinen Fehler an. In diesem Fall den PLENTICORE plus Wechselrichter neu starten. Hierzu das Gerät am DC-Switch ausschalten, AC-Sicherungen ausschalten, DC Strings abziehen und 10 Minuten warten. Danach AC-Sicherungen einschalten, DC-Strings einstecken und DC Switch wieder zuschalten.
