EX-6124

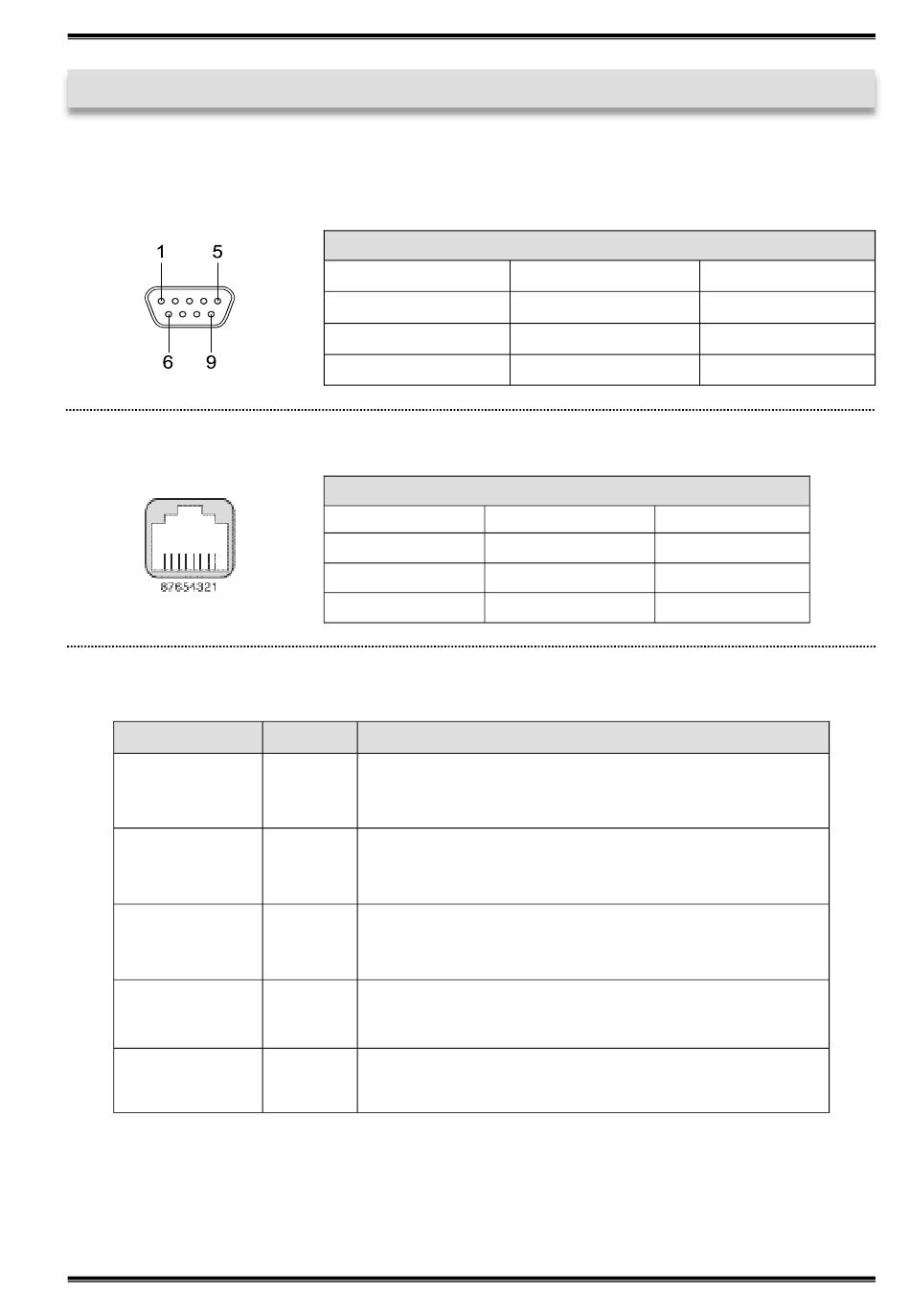

3. Aufbau, Anschlüsse & LED's
3.2 Anschlüsse & LED's
DB 9M (RS-485 2-Draht):
RJ45 Anschluss:
LED's:
LED Name
Power/Act LED
(RJ45)
PoE LED
(RJ45)
Status LED
TXD LED
(rechts)
RXD LED
(links)
© Copyright 2021 by EXSYS Vertriebs GmbH. All Rights Reserved
Seriell 9 Pin D-SUB Stecker (RS-485 2-Draht)
Pin Signal
1 NC
2 NC
3 DATA+(B)
RJ45 Anschluss
Pin Signal
1 BI_DA+
2 BI_DA-
3 BI_DB+
Farbe
Ständig an: Am RJ45 liegt Strom an
Grün Blinken: Datenübertragung über das Netzwerk
Aus: Am RJ45 liegt kein Strom an
Ständig an: Entnahme des Stroms aus dem LAN-Kabel
Orange (nur PoE Modell)
Off: PoE Strom wird nicht entnommen
Blinken: Das Gerät ist eingeschaltet
Grün (25-30 Sekunden werden ca. benötigt)
Aus: Das Gerät ist ausgeschaltet
Blinken: Die serielle Schnittstelle sendet Daten
Grün
Aus: Die serielle Schnittstelle sendet keine Daten
Blinken: Die serielle Schnittstelle empfängt Daten
Grün
Aus: Die serielle Schnittstelle empfängt keine Daten
Pin Signal
4 DATA-(A)
5 GROUND
6 NC
Pin Signal
4 BI_DC+
5 BI_DC-
6 BI_DB-
LED Funktion
5
Deutsch
Pin Signal
7 NC
8 NC
9 (Power)
Pin Signal
7 BI_DD+
8 BI_DD-
