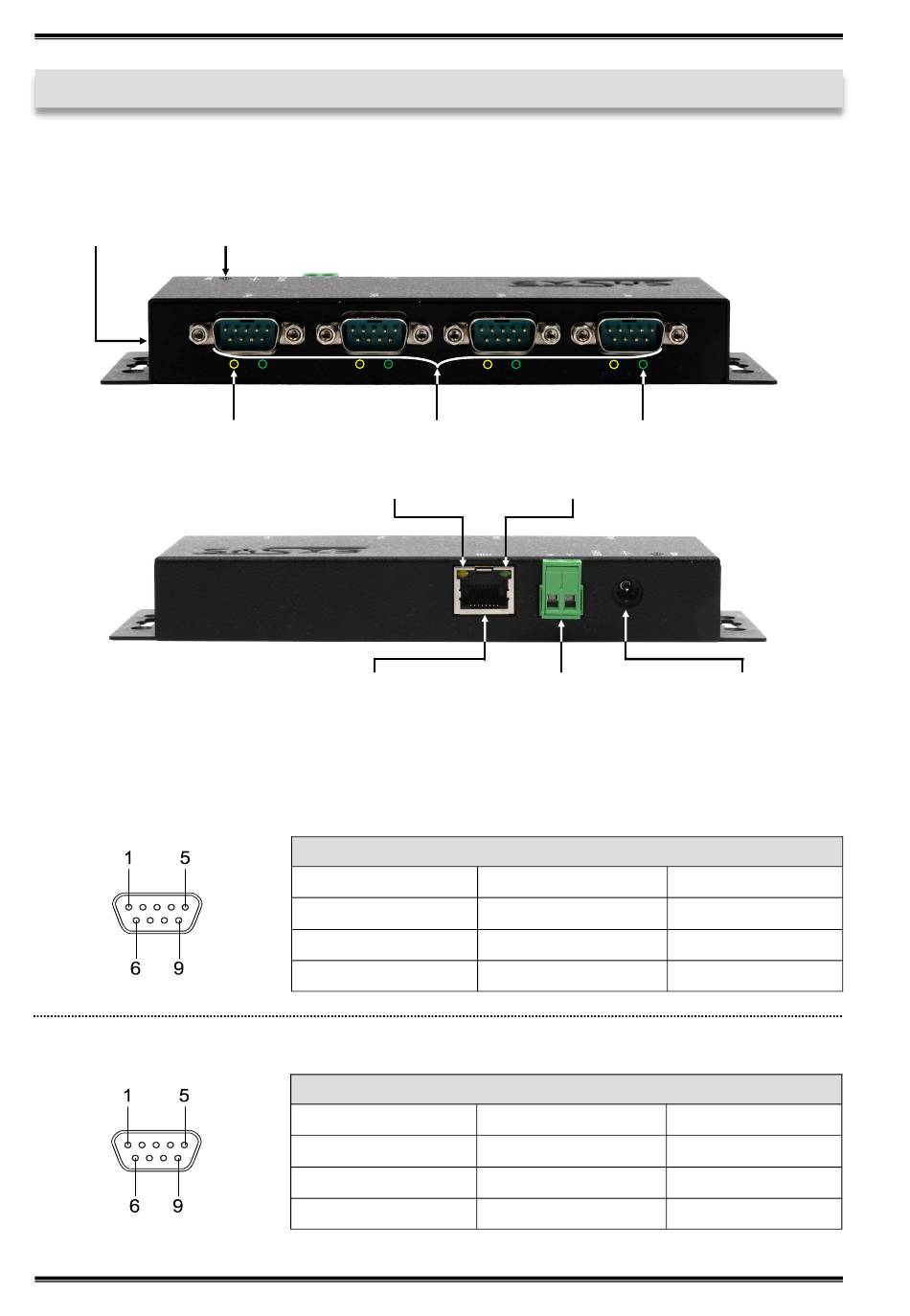

3. Aufbau, Anschlüsse & LED's
3.1 Aufbau
Vorderseite:
Reset Schalter Status LED
RXD LED
Rückseite:
3.2 Anschlüsse & LED's
DB 9M (RS-232):
DB 9M (RS-422 & RS-485 4-Draht):
© Copyright 2021 by EXSYS Vertriebs GmbH. All Rights Reserved
4x Seriell 9 Pin D-SUB Stecker
PoE LED
RJ45 Anschluss
Seriell 9 Pin D-SUB Stecker (RS-232)
Pin Signal
1 DCD
2 RXD
3 TXD
Seriell 9 Pin D-SUB Stecker (RS-422 & RS-485 4-Draht)
Pin Signal
1 TXD-
2 TXD+
3 RXD+
4
TXD LED
Power/ACT LED
5-24V T-Block 5-24V DC Anschluss für
für optionales beiliegendes Netzteil
externes Netzteil
Pin Signal
4 DTR
5 GROUND
6 DSR
Pin Signal
4 RXD-
5 GROUND
6 NC
EX-6124
Pin Signal
7 RTS
8 CTS
9 (Power)
Pin Signal
7 NC
8 NC
9 (Power)
