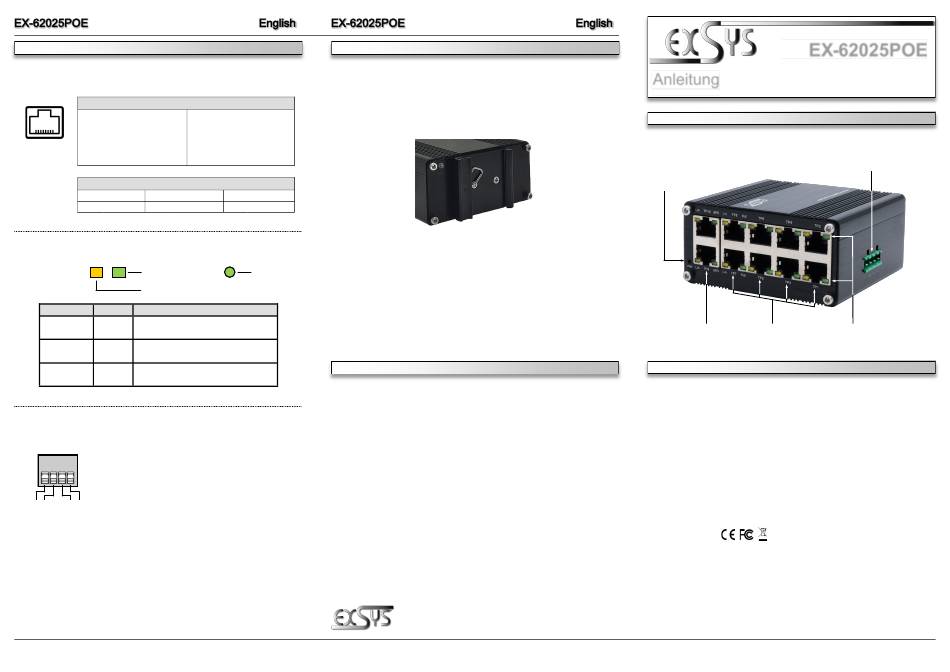

Exsys EX-62025POE Anleitung

CONNECTORS & LED'S
RJ45 Port:
Power over Ethernet IEEE802.3af/at (PoE+), Mode B
RJ45 Port
Pin Signal PoE Pin
1 BI_DA+
2 BI_DA-
87654321
3 BI_DB+
4 BI_DC+ VCC+
PoE Budget
Port 1-8 30W / Port
Port 9+10
-
Status LEDs:
PoE LED
LINK / Activity LED
LED Name Color LED Function
On: Linked
LINK (ACT) Yellow
Flashing: Data Transmission
On: PoE is activated
PoE Green Flashing: Power Device (PD) detected
Off: No (PD) device connected
On: 1000 Mbit/s
Speed (SPD) Green
Off: 10/100 Mbit/s
48V to 57V T-Block:
ATTENTION!
Please pay attention to the correct polarity!
Never connect the power supply to the terminal block
while it is switched on!
Never connect the negative terminal to the earth of the
V- V+ V- V+
unit. (EGND)
Redundant power supply possible to reduce operational failure.
5
HARDWARE INSTALLATION
Please read the following installation instructions.
1. Install the EX-62025POE on a mounting rail using the DIN-Rail kit.
Signal PoE
5 BI_DC- VCC+
6 BI_DB-
7 BI_DD+ VCC-
8 BI_DD- VCC-
Total 240W
-
2. Connect the power connector of the optionally available power supply to the terminal block
and turn on the power supply.
SPD LED
3. When the power is turned on, the PWR indicator lights up. If the indicator is not lit, check
for proper connection to the power supply.
4. Connect your network devices to the switch using a network cable.
5. If all cables are connected correctly, the indicators light according to the port status of the
LEDs (page 5).
CLEANING
To clean the device, please use only a dry, non-fibrous cloth and remove the dirt with light
pressure. In the area of the connections, please make sure that no fibers of the cloth are left in
the socket. Attention! Never use a moist or wet cloth for cleaning!
The DIN-Rail Kit is pre-assembled with
two screws on the rear side
Germany: Switzerland:
EXSYS Vertriebs GmbH EXSYS Vertriebs GmbH
Industriestrasse 8 Dübendorfstrasse 17
61449 Steinbach 8602 Wangen
www.exsys.ch
www.exsys.de
6
EX-62025POE
Anleitung
Vers. 1.0 / 28.02.24
AUFBAU
Betriebs LED
2x RJ45 8x RJ45 PoE / Status-LEDs
100/1000 Mbit/s Gigabit PoE
BESCHREIBUNG & TECHNISCHE DATEN
Der wohl kleinste industrietaugliche 10-Port Gigabit PoE-Switch EX-62025PoE bietet trotz
seiner äusserst geringen Aussenmaße volle Gigabit Leistung an allen 10 Ports. An acht
Downlink-Ports stehen jeweils bis zu 30W für den Anschluss von PoE Power Devices (PD) wie
z.B. IP-Kameras oder IP-Telefone zur Verfügung. Dank dem robusten Metallgehäuse und dem
erweiterten Betriebstemperaturbereich von -40°C bis 80°C ist er für eine Vielzahl von
Anwendungen auch in rauen Umgebungen geeignet. Die Stromversorgung erfolgt über den
Terminal Block (48~57VDC) und kann zur Verminderungen von Betriebsausfällen auch
redundant erfolgen. Der EX-62025PoE unterstütz Auto-MDI/MDI-X und Auto-Negotation.
Kompatibilität: Gigabit Ethernet 10/100/1000Base-T
PoE: IEEE 802.3af/at (PoE+), Mode/Alternative B
Betriebssysteme: Alle Betriebssysteme
Anschlüsse: 10x RJ45-Buchse (8x PoE+), 1x Terminal Block 48~57VDC
Lieferumfang: EX-62025POE, DIN-Rail Kit, Anleitung
Zertifikate:
1
48-57V T-Block für optional
erhältliches Netzteil
