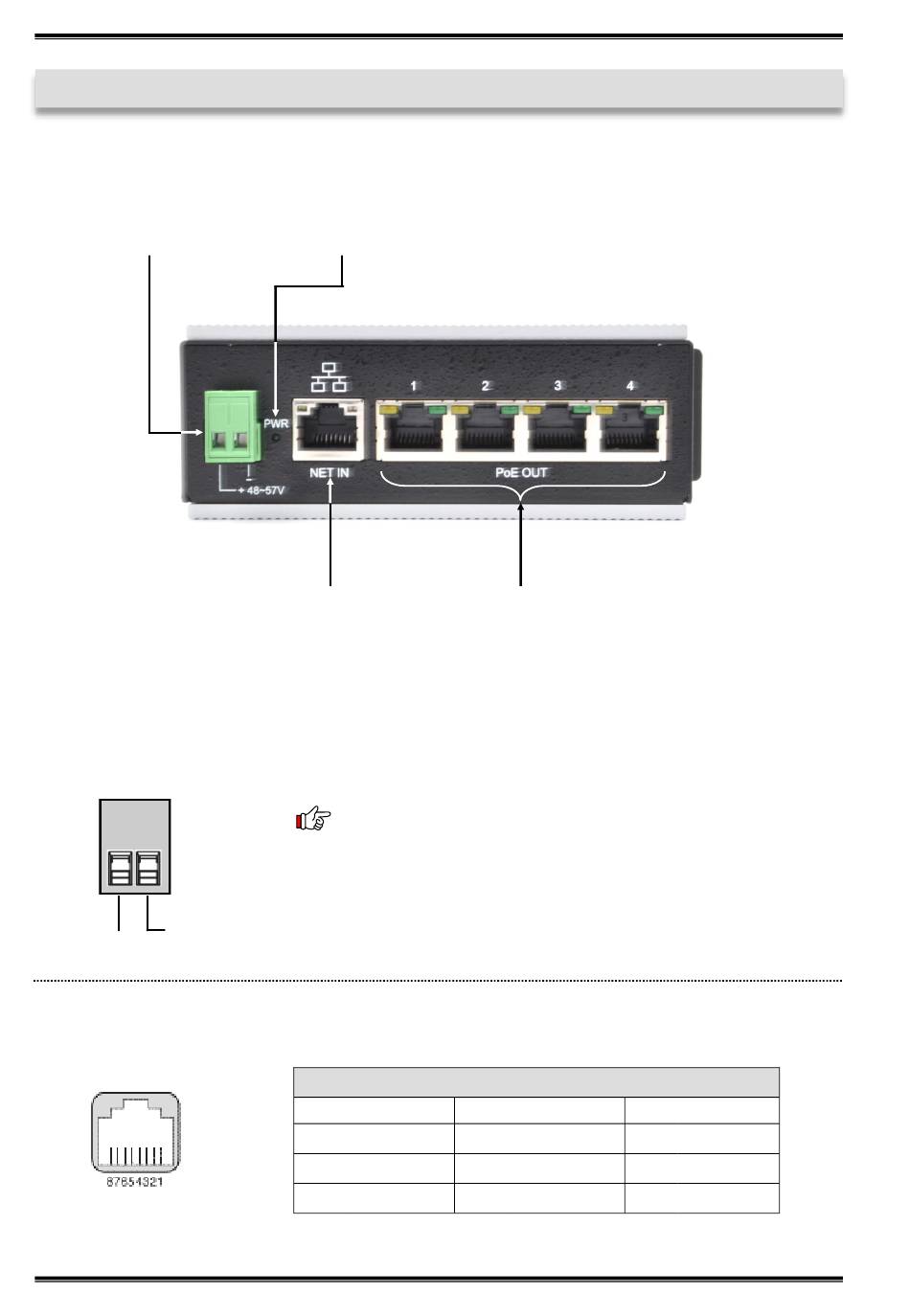

3. Aufbau, Anschlüsse & LED's
3.1 Aufbau
+48-57 T-Block für
optionales externes Netzteil
3.2 Anschlüsse & LED's
+48-57V T-Block:
GND (Ground)
+48-57V
RJ45 Anschluss:
© Copyright 2019 by EXSYS Vertriebs GmbH. All Rights Reserved
Betriebs LED
1x Anschluss
Dateneingang
ACHTUNG!!!
Schließen Sie niemals Strom an Ground an,
dadurch kann Ihre Hardware zerstört werden!!!
RJ45 Anschluss
Pin
Signal
1
BI_DA+
2
BI_DA-
3
BI_DB+
4
4x PoE Anschluss
Datenausgang
Pin
Signal
4
BI_DC+
5
BI_DC-
6
BI_DB-
EX-6100PoE
Pin
Signal
7
BI_DD+
8
BI_DD-
