7. DIP-Schalter Einstellungen

Es gibt vier 4-Pin DIP-Schalter im inneren auf der Platine der EX-6124. Hierzu müssen Sie die vier
Schrauben auf den Seiten der EX-6124 herausschrauben und das obere Gehäuse lösen. Für
jeden Port gibt es einen separaten DIP-Schalter. In den meisten Fällen müssen Sie an den DIP-
Schalter keine Änderungen vornehmen! Die DIP-Schalter sind bei Werksauslieferung alle auf
„OFF" gesetzt. Die Einstellungen sind für jeden seriellen Port individuell einstellbar. Die Zuweisung

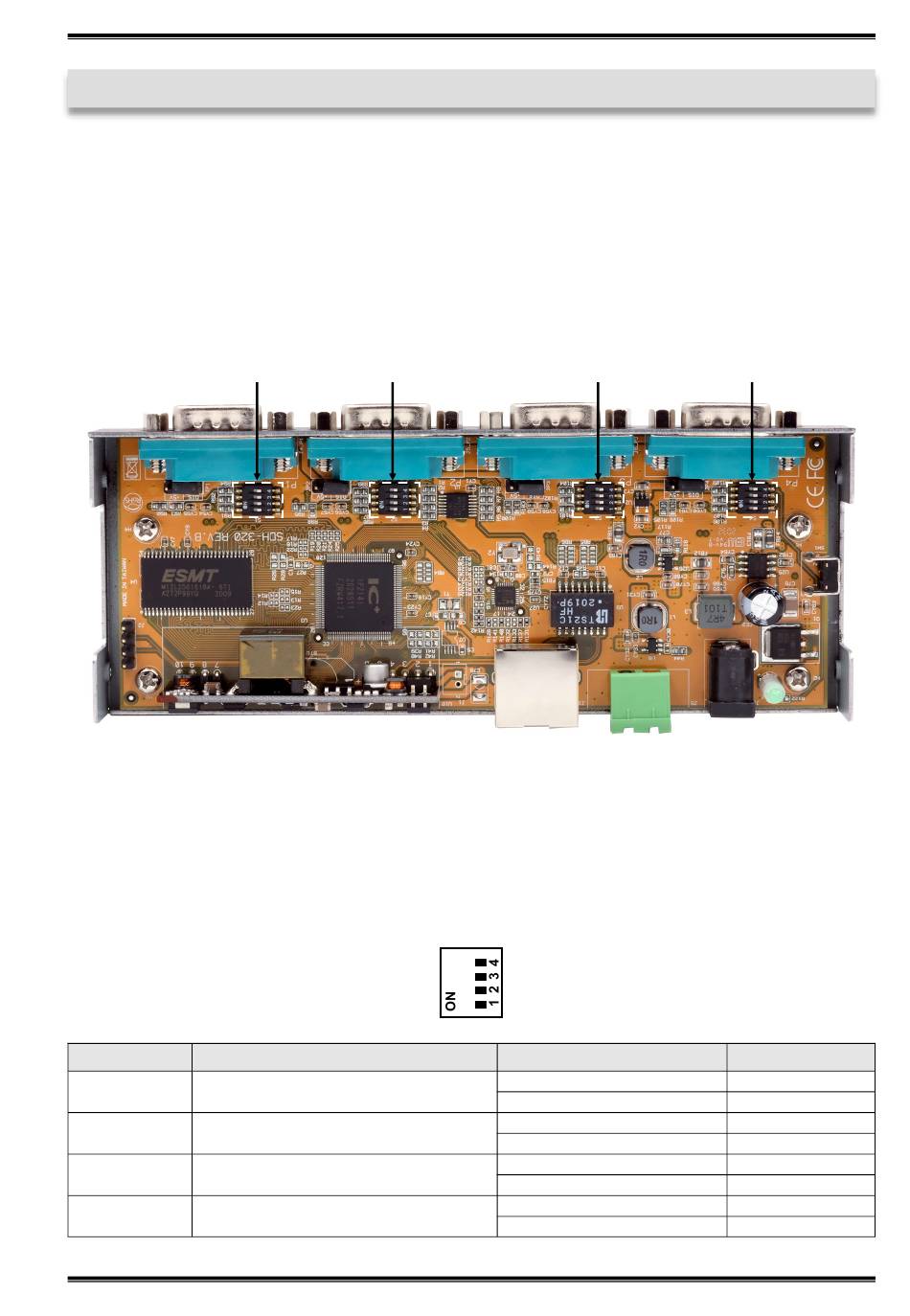

welcher Switch welchen Port steuert, entnehmen Sie bitte dem folgenden Bild auf Seite 13. Aus
der nachfolgenden Tabellen auf Seite 13 können Sie die Einstellung der DIP-Schalter entnehmen.
DIP-Schalter
für Port 1
Wichtig!
RS-232: Bitte stellen Sie sicher, dass alle Schalterpins auf „OFF" gesetzt werden MÜSSEN!
RS-422 & RS-485: Die Schalterpins sind wie folgt definiert:
Pin1: Aktivieren Sie den 1K-Pull-Up-Widerstand des RX+
Pin2: Aktivieren Sie den 1K-Pull-Down-Widerstand des RX-
Pin3: Aktivieren des 120 Ohm Abschlusswiderstandes zwischen RX+ und RX-
Schalterpin
1
1K-Pull-Up-Widerstand des RX+
2
1K-Pull-Down-Widerstand des RX-
3
4
© Copyright 2021 by EXSYS Vertriebs GmbH. All Rights Reserved
DIP-Schalter
für Port 2
Funktion
120 Ohm Widerstand
Ohne Funktion
DIP-Schalter
für Port 3
Pin Position
OFF (Werkseinstellung)
ON
OFF (Werkseinstellung)
ON
OFF (Werkseinstellung)
ON
OFF (Werkseinstellung)
ON
13
Deutsch
DIP-Schalter
für Port 4
Beschreibung
Inaktiv
Aktiv
Inaktiv
Aktiv
Inaktiv
Aktiv
-
-
