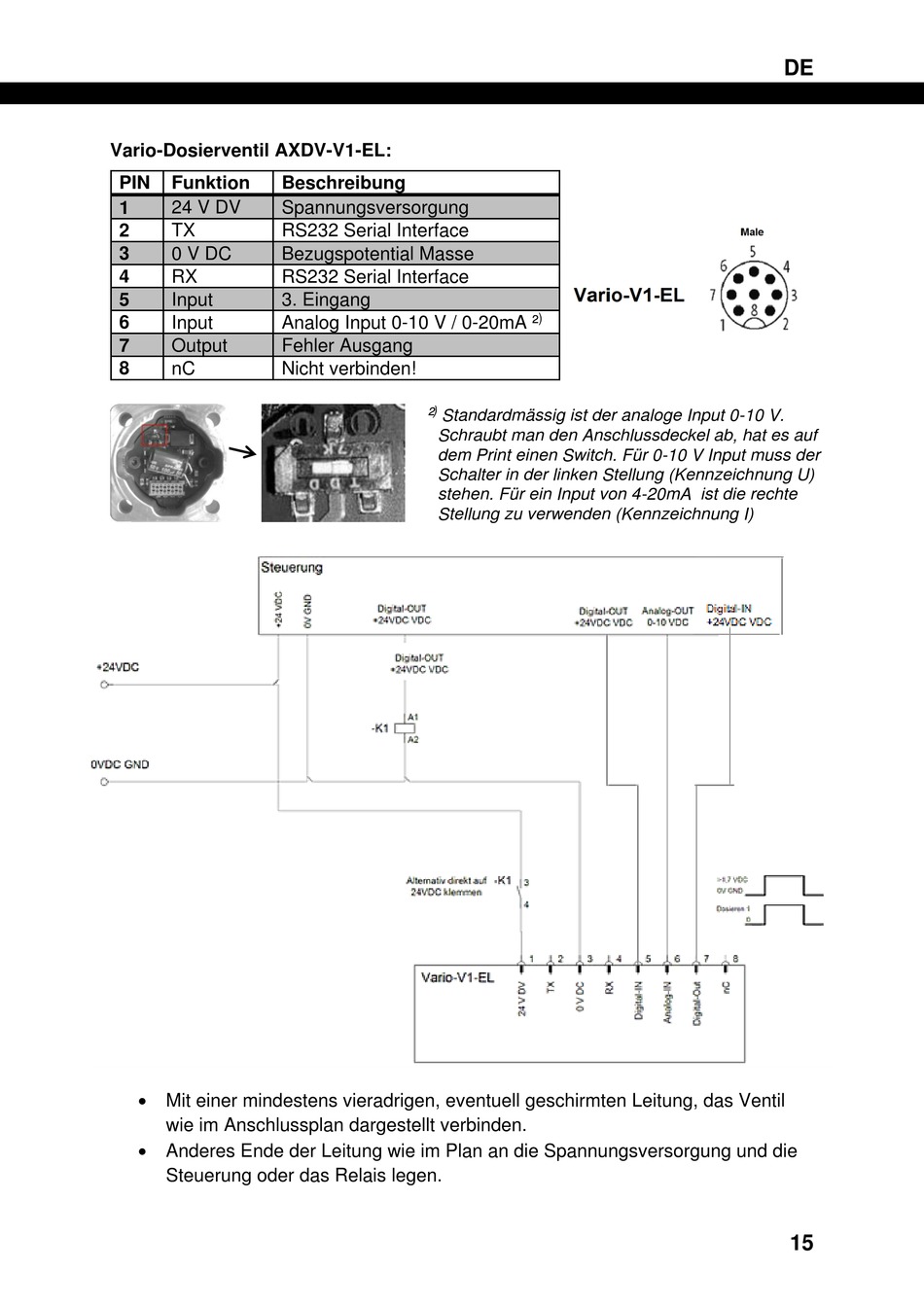

ABNOX AXDV-R1 Montageanleitung Seite 15

Vario-Dosierventil AXDV-V1-EL:
PIN Funktion Beschreibung
1 24 V DV Spannungsversorgung
2 TX RS232 Serial Interface
3 0 V DC Bezugspotential Masse
4 RX RS232 Serial Interface
5 Input 3. Eingang
6 Input Analog Input 0-10 V / 0-20mA ²
Output Fehler Ausgang
7
8 nC Nicht verbinden!
 Mit einer mindestens vieradrigen, eventuell geschirmten Leitung, das Ventil
wie im Anschlussplan dargestellt verbinden.
 Anderes Ende der Leitung wie im Plan an die Spannungsversorgung und die
Steuerung oder das Relais legen.
)
)
²
Standardmässig ist der analoge Input 0-10 V.
Schraubt man den Anschlussdeckel ab, hat es auf
dem Print einen Switch. Für 0-10 V Input muss der
Schalter in der linken Stellung (Kennzeichnung U)
stehen. Für ein Input von 4-20mA ist die rechte
Stellung zu verwenden (Kennzeichnung I)
