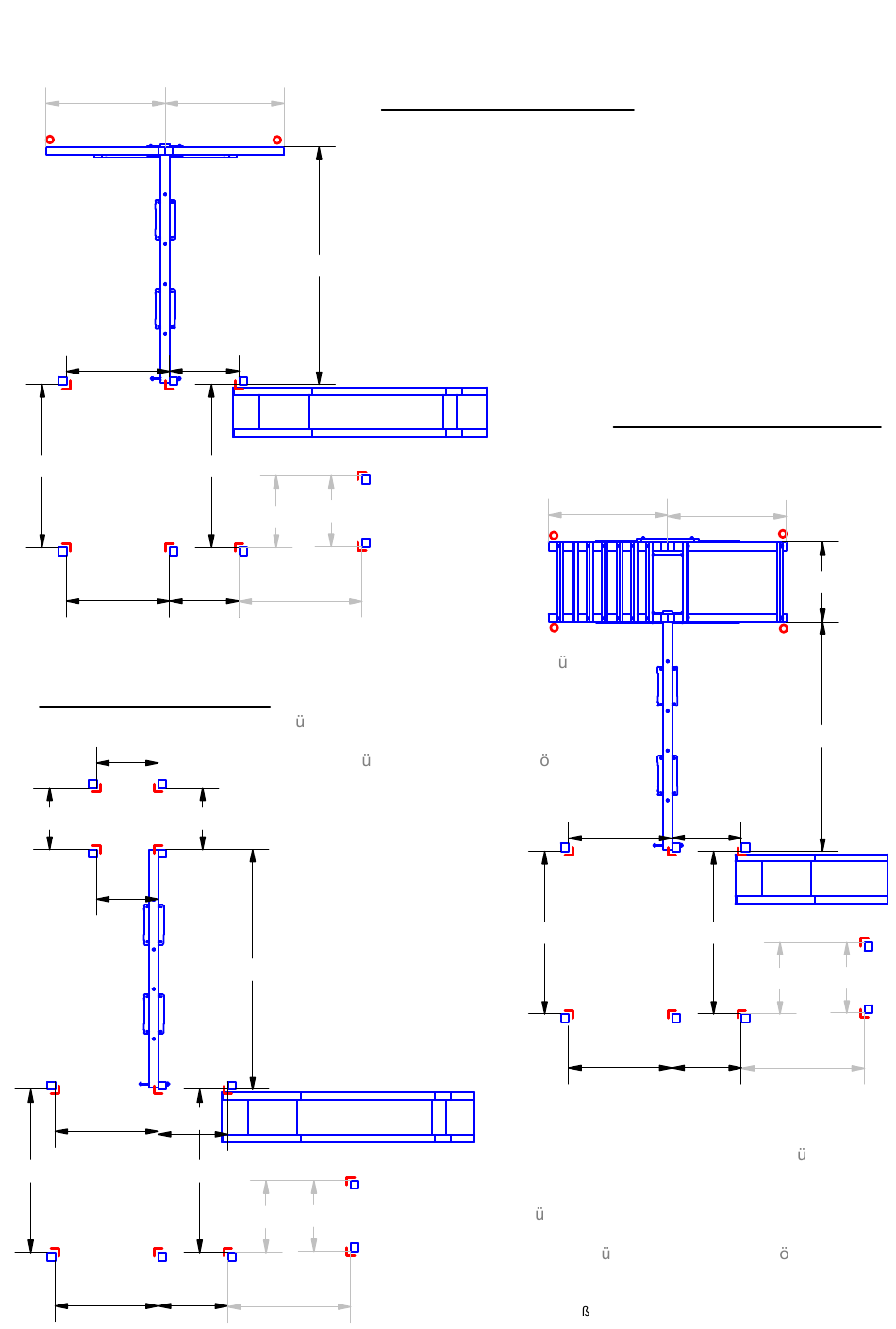

Fundamente mit Schaukelanbau

1197
1040
1640
1040

Schaukelanbau Turm

L
12 x Winkelanker
620
620
620
1040
700
1640 1640
1040 700
1197
2393
700
1640
712
722
700 1238
Wir empfehlen die Schraubanker f r die
Schaukelanbauten beim Aufbau der
Schaukelanbauten und die Winkelanker
f r die Treppe beim Aufbau der Treppe
einzubetonieren, da Sie dann die richtige
Position f r die Anker ermitteln k nnen.
620
2419
722 712
1238
Schaukelanbau einfach
L
8 x Winkelanker
2 x Schraubanker
O
1640
Seite 9 von 27
Schaukelanbau erweitert
L
8 x Winkelanker
4 x Schraubanker
O
1197
1040 700
1640
700
1040
Wir empfehlen die Schraubanker f r die
Schaukelanbauten beim Aufbau der
Schaukelanbauten und die Winkelanker
f r die Treppe beim Aufbau der Treppe
einzubetonieren, da Sie dann die richtige
Position f r die Anker ermitteln k nnen.
Ma angaben soweit nicht anders angegeben in mm!
1197
800
2313
712
722
1238
