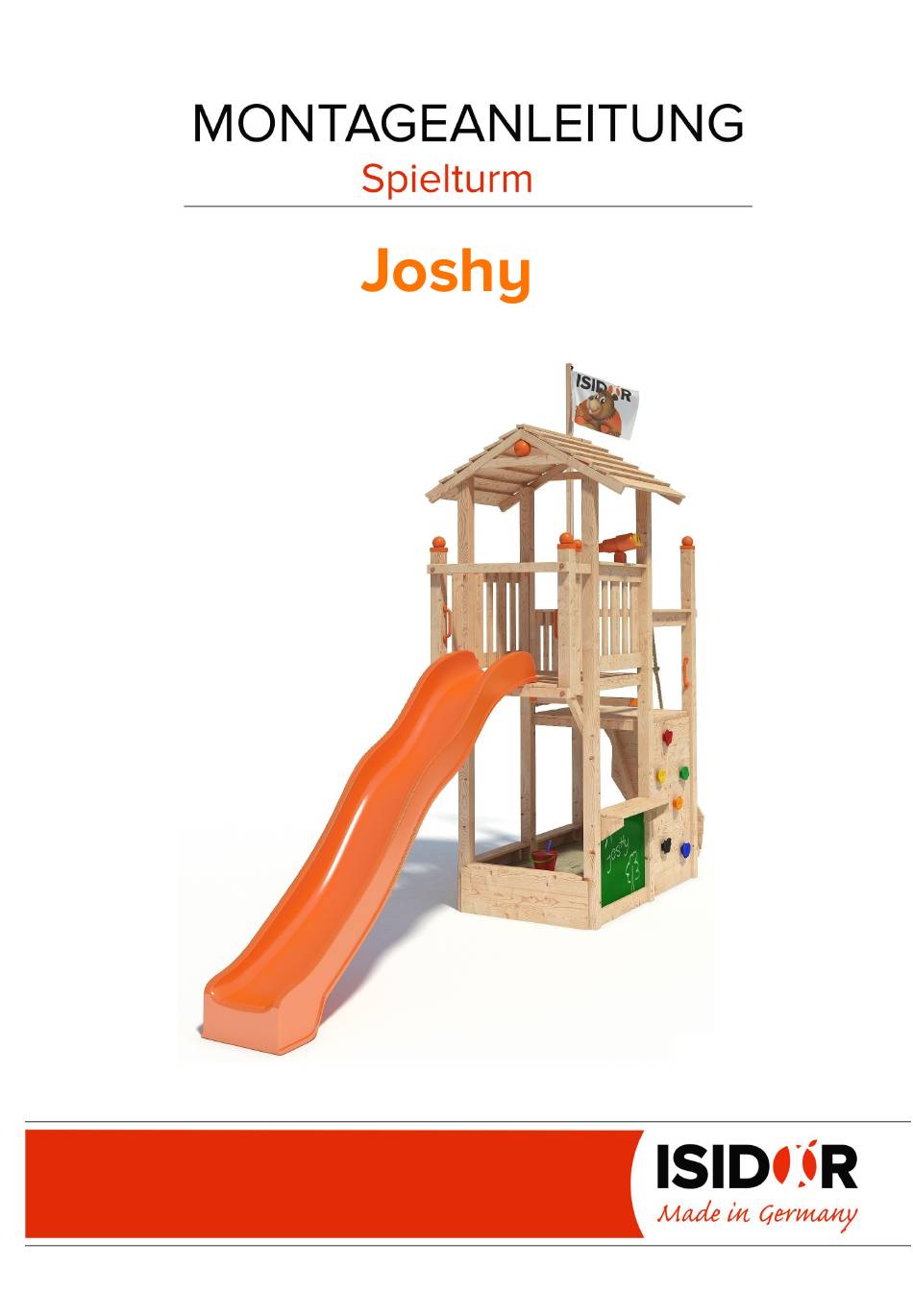

Isidor Joshy Montageanleitung

Spielturm
Vorschau ausblenden Andere Handbücher für Joshy:
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
Modul 40
22022017
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Isidor Joshy

Inhaltszusammenfassung für Isidor Joshy

  • Seite 1 Modul 40 22022017...

  • Seite 2: Hersteller

    Modul B - erweiterter Schaukelanbau oder Modul E - Schaukelanbau Turm oder Modul F - Nestschaukelanbau *) gesonderte Aufbauanleitung Hersteller: Isidor GmbH & Co. KG Münstersche Straße 11 14772 Brandenburg an der Havel Tel.: 0800 - 5474367 E-Mail: info@isidor.eu...
  • Seite 3 Bauteile Anzahl Bauteile ID Code Maße in mm Brett 4024 Brett 4022 Brett 4021 Brett 4023 1035 Brett 4016 Brett 4037 Brett 4036 Brett 4043 Brett 4013 Brett 4015 1035 Brett (1x35°) 4041 Brett (2x75°) 4047 Brett, ausgeklinkt 4014 Kantholz 4001 Kantholz 4005...
  • Seite 4 Bauteile Hauptturm...
  • Seite 5 Bauteile Dach 4029 4026 4023 4015 4015 4015 4015 4015 4029 4015 4015 4015 4015 4029 4015 4026 4015 4015 4029 Kletterwand ZickZack-Rampe 4047 4048 4047 4047 4048 4047 4032 4032 4047 4048 4047 4047 4048 4047...
  • Seite 6 Bauteile Podestbretter 3 x Brüstungen 4022 4021 Tresen mit Maltafel 4016 4024 4016 4024 4016 4021 Sandkastenbretter, mit Sitzflächen...
  • Seite 7 Befestigungsmittel V032 - 10,0 x 130 mm V043 - M 10 V131 - SW17 V049 - 10,5 x 2,5 x 30 mm V022 - 10,0 x 80 mm 20 x V004 - 5,0 x 80 mm V006 - 5,0 x 60 mm 72 x V105 - 5,0 x 50 mm V007 - 5,0 x 25 mm...
  • Seite 8 Zubehör 1830 1023 1832 1812 1024 1833...
  • Seite 9 Sicherheitsabstände gemäß EN 71-8 Die Aufstellung des Spielzeugs darf nur auf einer ebenen Fläche erfolgen und muss mindestens 2 m von anderen Aufbauten oder Hindernissen entfernt, wie z.B. Zaun, Haus, Garage, ausladende Zweige, Wäscheleinen oder elektrische Leitungen sein.
  • Seite 10 Fundamentpläne Schraubanker für Kletterrampe und Winkelanker nach Maßangaben, Schaukelbalkenstützen; höhengleich einbetonieren; bei festem Boden einfach in den Fundamente aushärten lassen; Boden eindrehen oder ebenfalls Grundgestell aufbauen, einbetonieren, dann am Objekt auf die Anker setzen anschrauben und verschrauben Fundamentplan ohne Schaukelanbau = 6 x Winkelanker = 2 x Schraubanker 2494...
  • Seite 11 Fundamentpläne Schraubanker für Kletterrampe und Winkelanker nach Maßangaben, Schaukelbalkenstützen; höhengleich einbetonieren; bei festem Boden einfach in den Fundamente aushärten lassen; Boden eindrehen oder ebenfalls Grundgestell aufbauen, einbetonieren, dann am Objekt auf die Anker setzen anschrauben und verschrauben 2414 Fundamentplan mit erweitertem Schaukelanbau = 6 x Winkelanker = 6 x Schraubanker 2521...

  • Seite 12: Befestigung Der Podestbalken Am Pfosten

    Befestigung der Podestbalken am Pfosten Anordnung der Winkel am Geländerriegel 2 x V105 - 5,0 x 50 mm flächenbündig Oberkante bündig anordnen 2 x V105 - 5,0 x 50 mm 2 x V105 - 5,0 x 50 mm Anordnung der Winkel am Podestriegel 2 x V106 - 5,0 x 35 mm 2 x V106 - 5,0 x 35 mm...

  • Seite 13: Aufbau Grundgerüst Hauptturm Und Nebenturm

    Aufbau Grundgerüst Hauptturm und Nebenturm 2 x V105 - 5,0 x 50 mm 2 x V105 - 5,0 x 50 mm 4 x V106 - 5,0 x 35 mm V102 V102 V102 V102...
  • Seite 14 Aufbau Grundgerüst Hauptturm und Nebenturm 1 x V022 - 10,0 x 80 mm 1 x V049 (d= 6 mm vorbohren) 1 x V022 - 10,0 x 80 mm 1 x V049 (d= 6 mm vorbohren) 2 x V105 - 5,0 x 50 mm 2 x V106 - 5,0 x 35 mm...

  • Seite 15: Verankerung Des Spielturmes

    Verankerung des Spielturmes Grundkonstruktion auf die einbetonierten Pfostenträger stellen, waagerecht ausrichten und festschrauben Erst nach dem der Beton ausgehärtet ist, mit der Montage fortfahren. 6 x Pfostenanker Betonfundament oberhalb mit Erdreich abdecken Erdreich Beton...
  • Seite 16 Montage Balkon - Podest 2 x V105 - 5,0 x 50 mm 2 x V106 - 5,0 x 35 mm 2 x V022 - 10,0 x 80 mm 2 x V049 (d= 6 mm vorbohren) 2 cm 2 cm 1 x V004 - 5,0 x 80 mm je Seite 1 x V004 - 5,0 x 80 mm 2 x V019 - 6,0 x 100 mm...
  • Seite 17 Montage Balkon - Geländerbretter 2 x V010 - 4,0 x 50 mm 2 x V010 - 4,0 x 50 mm 2 x V010 - 4,0 x 50 mm 2 x V010 - 4,0 x 50 mm...

  • Seite 18: Montage Der Podestbretter

    Montage der Podestbretter 36 x V010 - 4,0 x 50 mm 24 x V010 - 4,0 x 50 mm...

  • Seite 19: Montage Der Kletterwand

    Montage der Kletterwand Rückseite 4 x V110 - 6,0 x 80 mm d= 10 mm durchbohren Muffe in Bohrloch eindrücken 4 x V110 - 6,0 x 80 mm 34 x V010 - 4,0 x 50 mm...

  • Seite 20: Tresen Mit Maltafel Montieren

    Tresen mit Maltafel montieren 1023 5 x V010 - 4,0 x 50 mm 5 x V010 - 4,0 x 50 mm 2 x V110 - 6,0 x 80 mm 3 x V014 - 3,5 x 16 mm 2 x V110 - 6,0 x 80 mm 6 x V012 - 4,0 x 30 mm...

  • Seite 21: Sandkasten Mit Sitzbretter Montieren

    Sandkasten mit Sitzbretter montieren Detail Sitzbrettstützen 5 x V010 - 4,0 x 50 mm 5 x V010 - 4,0 x 50 mm 5 x V010 - 4,0 x 50 mm 5 x V010 - 4,0 x 50 mm 12 x V010 - 4,0 x 50 mm 12 x V010 - 4,0 x 50 mm 12 x V010 - 4,0 x 50 mm 12 x V010 - 4,0 x 50 mm...

  • Seite 22: Geländerbrüstungen Montieren

    Geländerbrüstungen montieren (1) 14 x 4 x V010 - 4,0 x 50 mm 90° 10 x V012 - 4,0 x 30 mm je Winkel 2 x V105 - 5,0 x 50 mm Geländerbretter gleichmäßig verteilen und festschrauben 10 x V012 - 4,0 x 30 mm 4 x V010 - 4,0 x 50 mm 4 x V012 - 4,0 x 30 mm...
  • Seite 23 Geländerbrüstungen montieren (2) 4 x V106 - 5,0 x 35 mm 4 x V106 - 5,0 x 35 mm 4 x V106 - 5,0 x 35 mm 4 x V106 - 5,0 x 35 mm 4 x V106 - 5,0 x 35 mm 4 x V106 - 5,0 x 35 mm 4 x V106 - 5,0 x 35 mm...

  • Seite 24: Satteldach Zusammenbauen

    Satteldach zusammenbauen 1 x V004 - 5,0 x 80 mm (1 x Bauteil 4029 mit d= 5 mm vorbohren) 2 x V004 - 5,0 x 80 mm (Bauteil 4026 mit d= 5 mm vorbohren) 14 x V010 - 4,0 x 50 mm 14 x V010 - 4,0 x 50 mm 4 x V010 - 4,0 x 50 mm ca.

  • Seite 25: Dachkonstruktion Auf Den Spielturm Aufsetzen

    Dachkonstruktion auf den Spielturm aufsetzen 2x V004 - 5,0 x 80 mm (Dachsparren mit d= 5 mm vorbohren) 2x V004 - 5,0 x 80 mm (Dachsparren mit d= 5 mm vorbohren) 1812 3 x V100 - 2,5 x 16 mm 3 x V100 - 2,5 x 16 mm 1 x auf jeder Giebelseite 1.

  • Seite 26: Zickzack-Rampe Und Zubehör Montieren

    ZickZack-Rampe und Zubehör montieren Knotenseil montieren 1 x V006 - 5,0 x 60 mm oberstes Brett erst nach erfolgter Befestigung der Rampe am Spielturm anschrauben 32 x V010 - 4,0 x 50 mm 2 x V006 - 5,0 x 60 mm 8 x V004 - 5,0 x 80 mm erst Kletterrampe am Spielturm anschrauben, dann...

  • Seite 27: Rutsche, Pfostenkappe Und Haltegriffe Am Spielturm Befestigen

    Rutsche, Pfostenkappe und Haltegriffe am Spielturm befestigen 2 x V100 - 2,5 x 16 mm 4 x V100 - 2,5 x 16 mm 2 x V100 - 2,5 x 16 mm 2 x V007 - 5,0 x 25 mm 1832 zur Fixierung mit Sand anhäufen! zur Fixierung mit Sand anhäufen!

  • Seite 28: Fahnenmast Und Fahne Montieren

    Fahnenmast und Fahne montieren (1) 1 x V006 - 5,0 x 60 mm - Befestigungsöse oben festschrauben 1833 - Fahne mit Schnurr um die Schraube legen - untere Befestigungsöse mit der Schraube in die Schlaufe legen, nach unten etwas straff ziehen und festschrauben Den L-Beschlag V086 wechselseitig, mittig in den Pfosten einschrauben (Schraublöcher vorbohren).
  • Seite 29 Fahnenmast und Fahne montieren (2) 2 x V106 - 5,0 x 35 mm 2 x V106 - 5,0 x 35 mm 2 x V106 - 5,0 x 35 mm...

  • Seite 30: Schaukelbalken Montieren

    Schaukelbalken montieren Anbaumöglichkeiten: Schaukelanbau-Beispiel! 1 x V111 - 10,0 x 190 mm, mit V049, V131 und V043 Den Aufbau des jeweiligen Schaukelanbaus entnehmen Sie bitte der gesonderten Aufbauanleitung. Schraubanker in den Boden eindrehen und an dem Schaukelgestell festschrauben!
