- Seite 1 MONTAGEANLEITUNG Spielt rme Podest 1 ST_P1 01.04.2020...
- Seite 2 Kombinationsm glichkeiten Hersteller: Isidor GmbH & Co. KG M nstersche Stra e 11 14772 Brandenburg an der Havel Tel.: 0800 - 5474367 E-Mail: info@isidor.eu weitere Kombinationen m glich...
-
Seite 3: Allgemeine Sicherheitshinweise
Achtung! Wichtige Informationen, bitte vor der Montage lesen und als sp teren Beleg aufbewahren Allgemeine Sicherheitshinweise Mit dem Kauf unserer Spielanlage haben Sie ein attraktives Produkt erworben, an dem Ihre Kinder jahrelang gro en Spa haben werden. Achtung! Nicht f r Kinder unter 3 Jahren geeignet! Sturzgefahr! Achtung! Kleine Teile. - Seite 5 Bauteile BAUTEIL- ANZAHL BESCHREIBUNG H he Breite L nge NUMMER V106 Winkelverbinderschraube 5,0 x 35 mm V078 Winkelverbinder 70 x 70 x 55 x 2,0 mm V131 Schutzkappe Sechskantkopf SW17 V049 Scheibe DIN 9021, 10,5 x 2,5 x 30 mm V021 Holzbauschraube Sechskantkopf 10,0 x 100 mm...
- Seite 6 Sicherheitsabst nde lt. EN 71-8 Die Aufstellung des Spielzeugs darf nur auf einer ebenen Fl che erfolgen und muss mindestens 2 m von anderen Aufbauten oder Hindernissen entfernt, wie z.B. Z unen, H usern, Garagen, ausladenden Zweigen, W scheleinen oder elektrischen Leitungen sein.
- Seite 7 Sicherheitsabstände gemäß EN 71-8 Die Aufstellung des Spielzeugs darf nur auf einer ebenen Fläche erfolgen und muss mindestens 2 m von anderen Aufbauten oder Hindernissen entfernt,wie z.B. Zaun, Haus, Garage, ausladende Zweige, Wäscheleinen oder elektrische Leitungen sein. Schaukellänge + 2 m Schaukellänge + 2 m Schaukellänge + 2 m Schaukellänge + 2 m...
- Seite 8 Fundamentpläne Schraubanker für Kletterrampe und Winkelanker nach Maßangaben, Schaukelbalkenstützen; höhengleich einbetonieren; bei festem Boden einfach in den Fundamente aushärten lassen; Boden eindrehen oder ebenfalls Grundgestell aufbauen, einbetonieren, dann am Objekt auf die Anker setzen anschrauben und verschrauben 1440 1200 1200 Fundamentplan, ohne Schaukelanbau = 6 x Winkelanker = 2 x Schraubanker...
- Seite 9 Sicherheitsabstände gemäß EN 71-8 Die Aufstellung des Spielzeugs darf nur auf einer ebenen Fläche erfolgen und muss mindestens 2 m von anderen Aufbauten oder Hindernissen entfernt,wie z.B. Zaun, Haus, Garage, ausladende Zweige, Wäscheleinen oder elektrische Leitungen sein. Draufsicht Schaukellänge + 2 m Schaukellänge + 2 m...
- Seite 10 Fundamentpläne mit Aufstiegs-Variante "Kletterrampe" H-Anker Schraubanker für Kletterrampe und H-Anker und Winkelanker Schaukelbalkenstützen; nach Maßangaben, höhengleich bei festem Boden einfach in den einbetonieren; Boden eindrehen oder ebenfalls Fundamente aushärten lassen; einbetonieren, dann am Objekt Grundgestell aufbauen, anschrauben auf die Anker setzen und verschrauben 1152 1242...
- Seite 11 Fundamentpläne mit Aufstiegs-Variante "Kletterrampe" H-Anker Schraubanker für Kletterrampe und H-Anker und Winkelanker Schaukelbalkenstützen; nach Maßangaben, höhengleich bei festem Boden einfach in den einbetonieren; Boden eindrehen oder ebenfalls Fundamente aushärten lassen; einbetonieren, dann am Objekt Grundgestell aufbauen, anschrauben auf die Anker setzen und verschrauben 1152 1242...
- Seite 12 Fundamentpläne mit Aufstiegs-Variante "Treppe" H-Anker Schraubanker für Kletterrampe und H-Anker und Winkelanker Schaukelbalkenstützen; nach Maßangaben, höhengleich bei festem Boden einfach in den einbetonieren; Boden eindrehen oder ebenfalls Fundamente aushärten lassen; einbetonieren, dann am Objekt Grundgestell aufbauen, anschrauben auf die Anker setzen und verschrauben 1152 1242...
- Seite 13 Fundamentpläne mit Aufstiegs-Variante "Treppe" H-Anker Schraubanker für Kletterrampe und H-Anker und Winkelanker Schaukelbalkenstützen; nach Maßangaben, höhengleich bei festem Boden einfach in den einbetonieren; Boden eindrehen oder ebenfalls Fundamente aushärten lassen; einbetonieren, dann am Objekt Grundgestell aufbauen, anschrauben auf die Anker setzen und verschrauben 1152 1242...
-
Seite 14: Alle Verbindungen Mit 10 Mm Sechskant-Holzschraube M Ssen Mit 6 Mm Vorgebohrt Werden
Bitte beachten! Anordnung der Bauteile am selben Pfosten (in Abh ngigkeit der Lage der Bohrungen) Bauteil mit Bohrung oben Bauteil mit Bohrung unten Bauteil mit Bohrung unten Bauteil mit Bohrung oben Alle Verbindungen mit 10 mm Sechskant-Holzschraube m ssen mit 6 mm vorgebohrt werden Seite 14 von 18... -
Seite 15: Zusammenbau Der Grundkonstruktion
Zusammenbau der Grundkonstruktion 3x V021 mit V049 und V131 2x V021 mit V049 und V131 4165 4166 Bauteil 4165 oben b ndig Bauteil 4166 oben b ndig mit Standpfosten verbinden. mit Standpfosten verbinden. 1000 3x V021 mit V049 und V131 2x V004 4165 4167... - Seite 16 4057 je Bauteil 4057 4057 3x V004 (Bauteil 4057 jeweils mit d=5mm vorbohren) 4057 4057 4057 Grundger st lotrecht, waagerecht und rechtwinklig ausrichten und mit Kopfb ndern 4057 fixieren. Seite 16 von 18...
-
Seite 17: Verankerung Der Grundkonstruktion
Verankerung der Grundkonstruktion Winkelanker lt. Fundamentplan einbetonieren, erst nach der Aush rtung des Betons mit der Montage fortfahren. Grundger st auf Winkelanker stellen, lotrecht ausrichten und festschrauben. 10 cm mit Erdreich abdecken 60 cm Beton 30 cm 6 x Winkelanker Seite 17 von 18... -

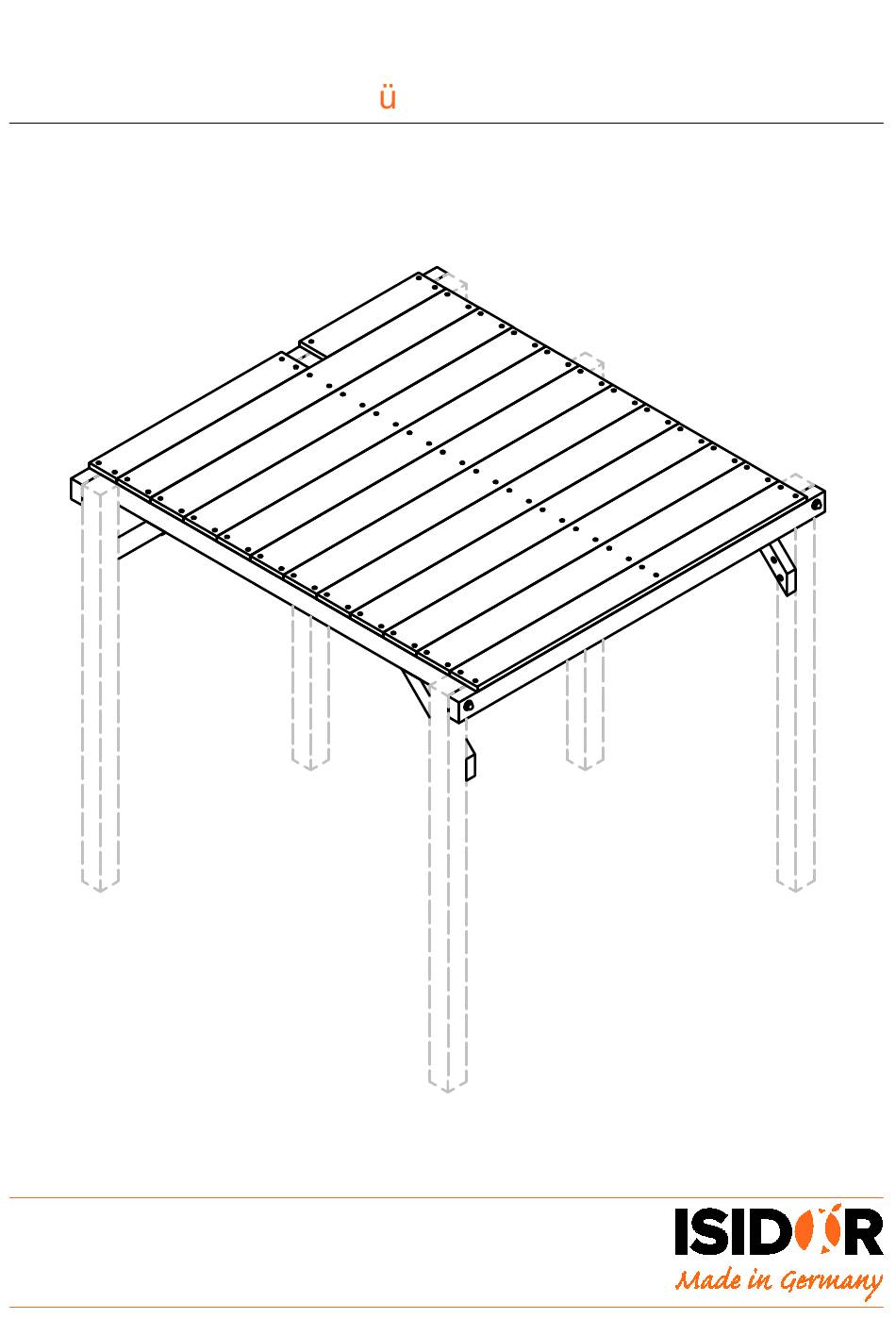

Seite 18: Verlegung Der Bodenbretter Auf Dem Podest
Verlegung der Bodenbretter auf dem Podest 73 x V235 Holzschraube Senkkopf 4,0 x 50 mm 4155 4156 10 x 4157 4353 Seite 18 von 18...
