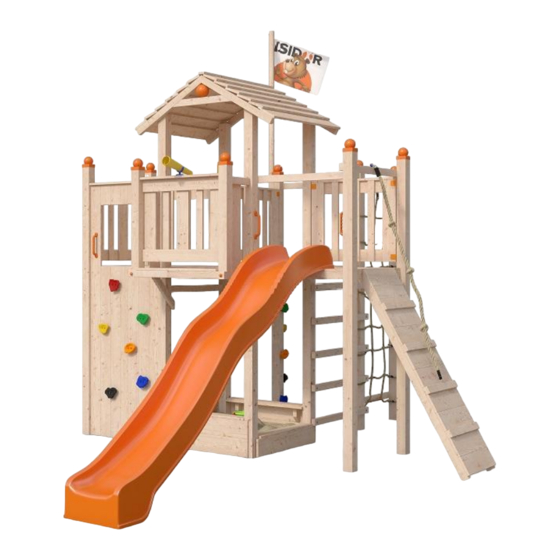

Inhaltszusammenfassung für Isidor Funny Foo

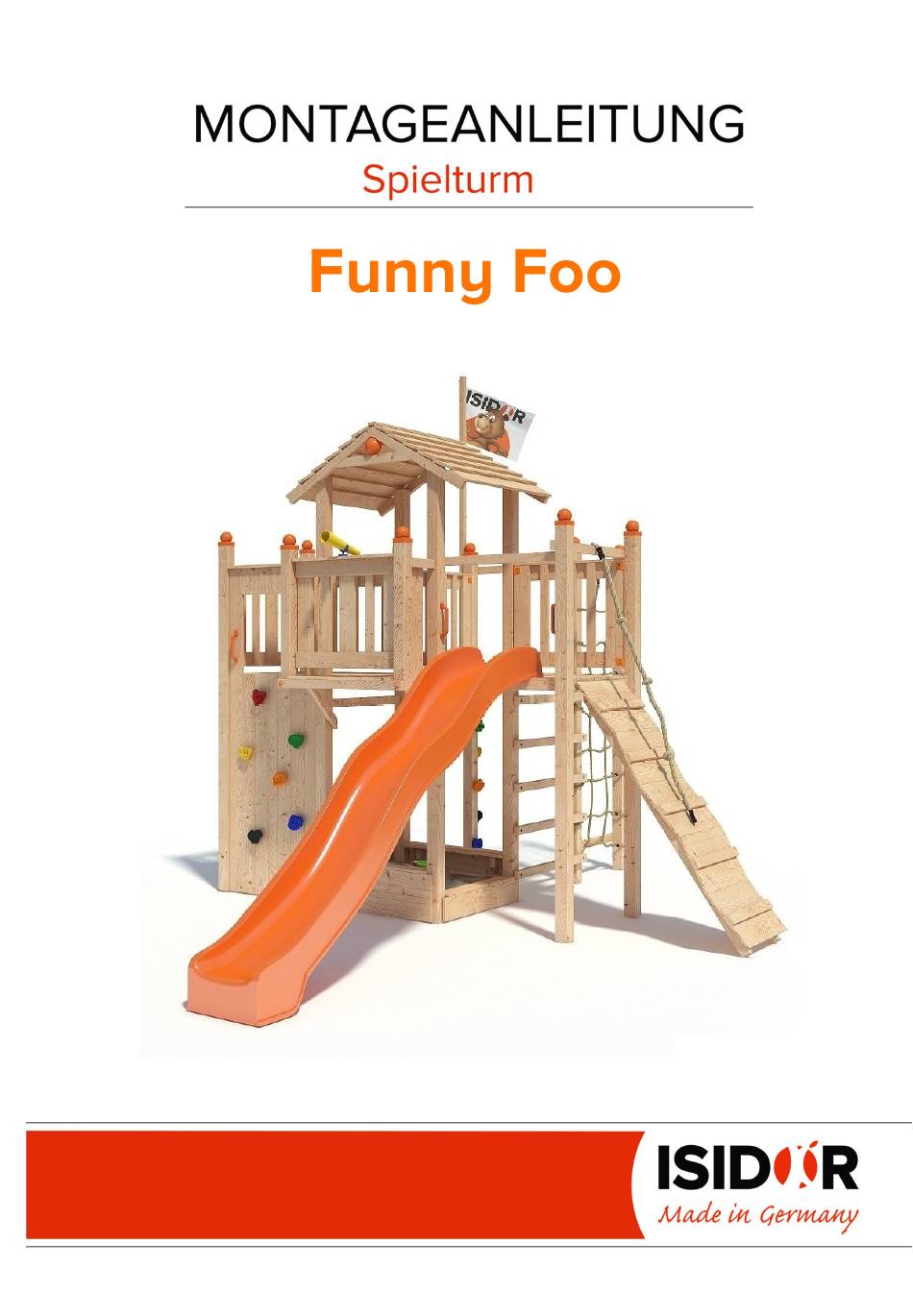

- Seite 1 Modul 34 24022017...
-
Seite 2: Hersteller
Modul B - erweiterter Schaukelanbau oder Modul E - Schaukelanbau Turm oder Modul F - Nestschaukelanbau *) gesonderte Aufbauanleitung Hersteller: Isidor GmbH & Co. KG Münstersche Straße 11 14772 Brandenburg an der Havel Tel.: 0800 - 5474367 E-Mail: info@isidor.eu... - Seite 3 Bauteile ID Code Anzahl Bauteile Maße in mm Brett 4024 Brett 4051 Brett 4022 Brett 4054 1500 Brett 4021 Brett 4023 1035 Brett 4050 Brett 4016 Brett 4037 Brett 4053 1500 Brett 4052 2222 Brett 4043 Brett 4013 Brett 4015 1035 Brett (2x75°) 4047...
- Seite 4 Bauteile Hauptturm...
- Seite 5 Bauteile Seitentürme Dach...
- Seite 6 Bauteile Podestbretter Kletterwand 4 x Brüstungsgeländer...
- Seite 7 Bauteile Fahnenmast ZickZack-Rampe Sandkasten mit Sitzauflage...
- Seite 8 Befestigungsmittel V032 - 10,0 x 130 mm V043 - M 10 V131 - SW17 V049 - 10,5 x 2,5 x 30 mm V041 - 6,0 x 35 mm 22 x V004 - 5,0 x 80 mm 124 x V105 - 5,0 x 50 mm V006 - 5,0 x 60 mm V007 - 5,0 x 25 mm 355 x...
- Seite 9 Zubehör 1830 1813 1833 1812 1024...
- Seite 10 Sicherheitsabstände gemäß EN 71-8 Die Aufstellung des Spielzeugs darf nur auf einer ebenen Fläche erfolgen und muss mindestens 2 m von anderen Aufbauten oder Hindernissen entfernt, wie z.B. Zaun, Haus, Garage, ausladende Zweige, Wäscheleinen oder elektrische Leitungen sein. ohne Schaukelanbau mit erweitertem Schaukelanbau mit einfachem Schaukelanbau...
- Seite 11 Fundamentpläne Schraubanker für Kletterrampe und Winkelanker nach Maßangaben, Schaukelbalkenstützen; höhengleich einbetonieren; bei festem Boden einfach in den Fundamente aushärten lassen; Boden eindrehen oder ebenfalls Grundgestell aufbauen, einbetonieren, dann am Objekt auf die Anker setzen anschrauben und verschrauben Fundamentplan ohne Schaukelanbau = 11 x Winkelanker = 2 x Schraubanker 2494...
- Seite 12 Fundamentpläne Schraubanker für Kletterrampe und Winkelanker nach Maßangaben, Schaukelbalkenstützen; höhengleich einbetonieren; bei festem Boden einfach in den Fundamente aushärten lassen; Boden eindrehen oder ebenfalls Grundgestell aufbauen, einbetonieren, dann am Objekt auf die Anker setzen anschrauben und verschrauben 2414 Fundamentplan mit erweitertem Schaukelanbau = 11 x Winkelanker 6 x Schraubanker 2520...
-
Seite 13: Befestigung Der Podestbalken Am Pfosten
Befestigung der Podestbalken am Pfosten Anordnung der Winkel an Geländerriegeln 2 x V105 - 5,0 x 50 mm flächenbündig Oberkante 2 x V105 - 5,0 x 50 mm bündig anordnen 2 x V105 - 5,0 x 50 mm 2 x V106 - 5,0 x 35 mm Anordnung der Winkel an Podestriegeln 2 x V106 - 5,0 x 35 mm... -
Seite 14: Aufbau Hauptturm Und Nebentürme
Aufbau Hauptturm und Nebentürme 8 x V106 - 5,0 x 35 mm 8 x V106 - 5,0 x 35 mm 4 x V019 - 6,0 x 100 mm 4005 4008 8 x V105 - 5,0 x 50 mm V102 V102 V102 8 x V106 - 5,0 x 35 mm 4 x V105 - 5,0 x 50 mm... -
Seite 15: Aufbau Nebenturm Mit Sprossenaufstieg
Aufbau Nebenturm mit Sprossenaufstieg 4 x V105 - 5,0 x 50 mm 2 x V019 - 6,0 x 100 mm 4 x V105 - 5,0 x 50 mm 8 x V106 - 5,0 x 35 mm 4x V105 - 5,0 x 50 mm 2 x V019 - 6,0 x 100 mm V102 V102... - Seite 16 Anbau Kletternetzkonstruktion 2 x V019 - 6,0 x 100 mm 2 x V019 - 6,0 x 100 mm...
-
Seite 17: Verankerung Des Spielturmgestells
Verankerung des Spielturmgestells Grundkonstruktion auf die einbetonierten Pfostenträger stellen, waagerecht ausrichten und festschrauben Erst nach dem der Beton ausgehärtet ist, mit der Montage fortfahren. z.B. 11 x Pfostenanker Betonfundament oberhalb mit Erdreich abdecken Erdreich Beton... -
Seite 18: Podestbretter Montieren
Podestbretter montieren 24 x V010 - 4,0 x 50 mm 24x V010 - 4,0 x 50 mm 24 x V010 - 4,0 x 50 mm 24 x V010 - 4,0 x 50 mm... -
Seite 19: Balkonpodest Montieren
Balkonpodest montieren Detail - Podestverstrebung V019 - 6,0 x 100 mm V004 - 5,0 x 80 mm 2 x V019 - 6,0 x 100 mm 2 x V032 - 10,0 x 130 mm, mit V043 + V049 (Pfosten mit d= 10 mm durchbohren) 1 x V004 - 5,0 x 80 mm (Bauteil 4057 mit d=5mm vorbohren) 1 x V019 - 6,0 x 100 mm... -
Seite 20: Podestbretter Auf Dem Balkon Montieren
Podestbretter auf dem Balkon montieren 12 x V010 - 4,0 x 50 mm... -
Seite 21: Winkelanbau Für Die Kletterwand Am Spielturm
Winkelanbau für die Kletterwand am Spielturm 2 x V105 - 5,0 x 50 mm 2 x V105 - 5,0 x 50 mm V101 V101 2 x V105 - 5,0 x 50 mm 2 x V105 - 5,0 x 50 mm V101 V101 2 x V105 - 5,0 x 50 mm... -
Seite 22: Kletterwand Montieren
Kletterwand montieren 4 x V010 - 4,0 x 50 mm 4 x V106 - 5,0 x 35 mm 56 x V010 - 4,0 x 50 mm 180° 14 x V010 - 4,0 x 50 mm d= 10 mm durchbohren Muffe in Bohrloch 4 x V106 - 5,0 x 35 mm eindrücken 4 x V106 - 5,0 x 35 mm... -
Seite 23: Sandkastenbretter Mit Sitzauflage Montieren
Sandkastenbretter mit Sitzauflage montieren (1) 5 x V010 - 4,0 x 50 mm 5 x V010 - 4,0 x 50 mm 12 x V010 - 4,0 x 50 mm 8 x V010 - 4,0 x 50 mm... - Seite 24 Sandkastenbretter mit Sitzauflage montieren (2) 5 x V010 - 4,0 x 50 mm 5 x V010 - 4,0 x 50 mm 5 x V010 - 4,0 x 50 mm 12 x V010 - 4,0 x 50 mm 12 x V010 - 4,0 x 50 mm 12 x V010 - 4,0 x 50 mm...
-
Seite 25: Winkelanbau Und Montage Der Geländerbrüstung
Winkelanbau und Montage der Geländerbrüstung Alle Winkel V101 bündig am Pfosten anbringen. 8 x V105 - 5,0 x 50 mm 8 x V105 - 5,0 x 50 mm 8 x V105 - 5,0 x 50 mm 4 x V010 - 4,0 x 50 mm bündig 90°... -
Seite 26: Geländerbrüstungen Einbauen
Geländerbrüstungen einbauen 8 x V106 - 5,0 x 35 mm 8 x V106 - 5,0 x 35 mm 8 x V106 - 5,0 x 35 mm 8 x V106 - 5,0 x 35 mm 8 x V106 - 5,0 x 35 mm... -
Seite 27: Montage Der Seitenlichen Balkonbrüstungen
Montage der seitenlichen Balkonbrüstungen 4 x V106 - 5,0 x 35 mm 4 x V106 - 5,0 x 35 mm 4 x V105 - 5,0 x 50 mm 16 mm V101 16 mm V101 V101 V101 4 x V010 - 4,0 x 50 mm 4 x V105 - 5,0 x 50 mm 4 x V010 - 4,0 x 50 mm... -
Seite 28: Satteldach Zusammenbauen
Satteldach zusammenbauen 1 x V004 - 5,0 x 80 mm (1 x Bauteil 4029 mit d= 5 mm vorbohren) 2 x V004 - 5,0 x 80 mm (Bauteil 4026 mit d= 5 mm vorbohren) 14 x V010 - 4,0 x 50 mm 4 x V010 - 4,0 x 50 mm 14 x V010 - 4,0 x 50 mm ca. -
Seite 29: Dachkonstruktion Auf Den Hauptturm Aufsetzen
Dachkonstruktion auf den Hauptturm aufsetzen 2 x V004 - 5,0 x 80 mm (Dachsparren mit d= 5 mm vorbohren) 1812 1. Halbkugel in den Zwischenraum setzen und von innen festschrauben 2. Halbkugel aufsetzen und festklicken je 3 x V100 - 2,5 x 16 mm 2 x V004 - 5,0 x 80 mm (Dachsparren mit d= 5 mm vorbohren) 1 x auf jeder Giebelseite... -
Seite 30: Zickzack-Rampe Aufbauen Und Montieren
ZickZack-Rampe aufbauen und montieren Knotenseil montieren 1 x V006 - 5,0 x 60 mm oberstes Brett erst nach erfolgter Befestigung der Rampe am Spielturm anschrauben 2 x V006 - 5,0 x 60 mm 32 x V010 - 4,0 x 50 mm erst Kletterrampe am Spielturm anschrauben, dann oberstes Brett anschrauben... -
Seite 31: Kletternetz Montieren
Kletternetz montieren mit dem zu verbindenden Seilende eine Schlaufe bilden, Schlaufe durch die Metallöse schieben, dabei den Steg öffnen, Steg in die Schlaufe klappen (d.h. Öse schließen) Seile in die entgegengesetzte Richtung festziehen 2 x V006 - 5,0 x 60 mm Schlaufe durch die Öffnung führen... -
Seite 32: Rutsche Und Zubehör Montieren
Rutsche und Zubehör montieren 2 x V100 - 2,5 x 16 mm 2 x V100 - 2,5 x 16 mm 6 x V100 - 2,5 x 16 mm 6 x V100 - 2,5 x 16 mm 4 x V041 - 6,0 x 35 mm 1830 2 x V007 - 5,0 x 25 mm zur Fixierung mit Sand anhäufen! -
Seite 33: Zubehör Montieren
Zubehör montieren 2 x V100 - 2,5 x 16 mm 1830 12 x V090 - 6,0 x 50 mm... -
Seite 34: Fahnenmast Und Fahne Montieren
Fahnenmast und Fahne montieren (1) 1 x V006 - 5,0 x 60 mm - Befestigungsöse oben festschrauben 1833 - Fahne mit Schnurr um die Schraube legen - untere Befestigungsöse mit der Schraube in die Schlaufe legen, nach unten etwas straff ziehen und festschrauben Den L-Beschlag V086 wechselseitig, mittig in den Pfosten einschrauben (Schraublöcher vorbohren). - Seite 35 Fahnenmast und Fahne montieren (2) 2 x V106 - 5,0 x 35 mm 2 x V106 - 5,0 x 35 mm 2 x V106 - 5,0 x 35 mm...
- Seite 36 Schaukelanbauten* montieren *) optional Anbaumöglichkeiten: 1 x V111 - 10,0 x 190 mm, mit V049, V043 und V131 Den Aufbau des jeweiligen Schaukelanbaus entnehmen Sie bitte der gesonderten Aufbauanleitung. Schraubanker in den Boden eindrehen und an dem Schaukelgestell festschrauben!
