Inhaltszusammenfassung für Isidor Toberixl ST 208

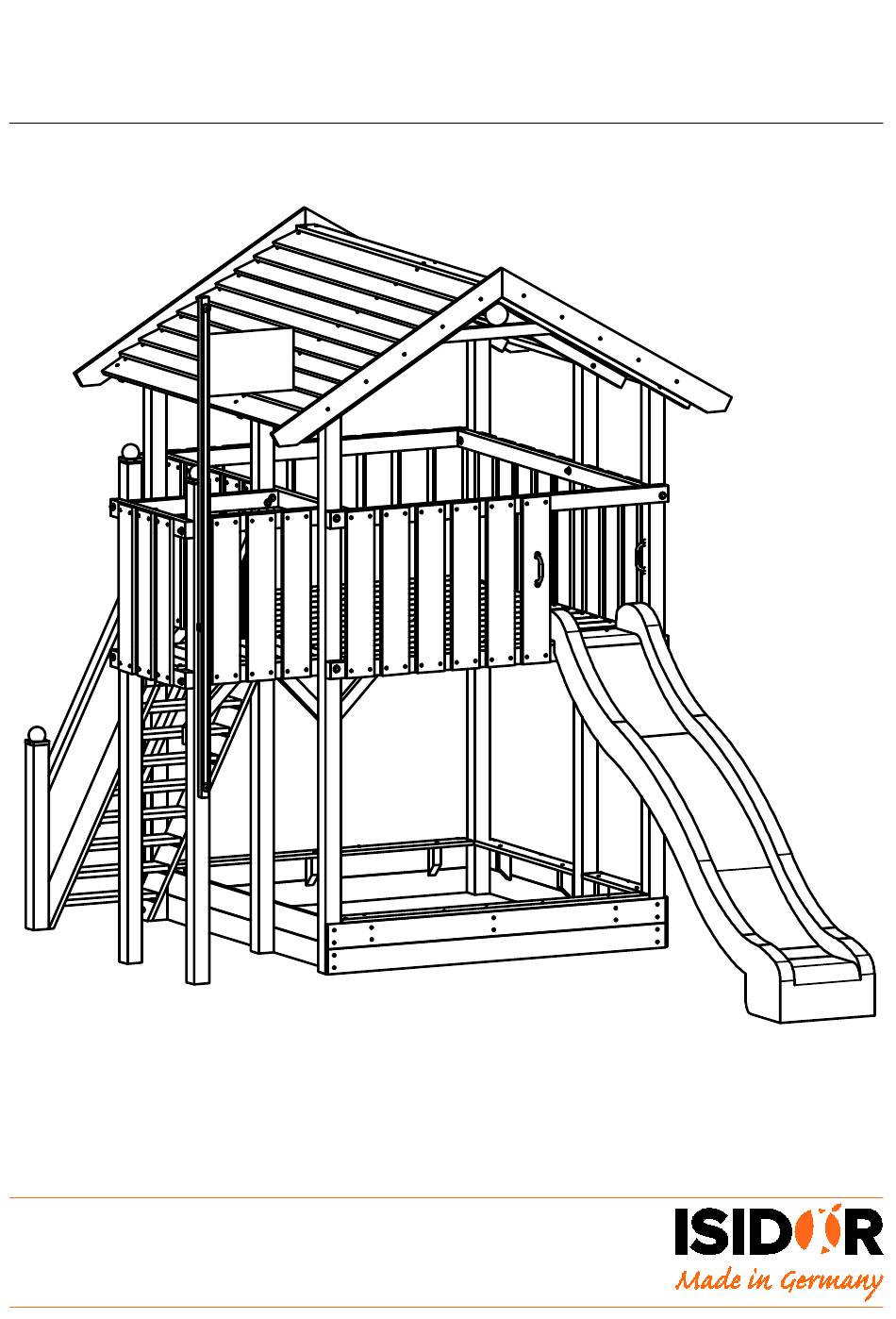

- Seite 1 MONTAGEANLEITUNG Spielturm Toberix ST_208 18.02.2021...
- Seite 2 Kombinationsm glichkeiten Schaukelanbau einfach* Schaukelanbau erweitert* Kletterwand* Schaukelanbau Turm* Verkaufstresen mit Maltafel* Hersteller: Isidor GmbH & Co. KG M nstersche Stra e 11 14772 Brandenburg an der Havel Tel.: 0800 - 5474367 E-Mail: info@isidor.de *separat erh ltlich...
- Seite 3 Achtung! Wichtige Informationen, bitte vor der Montage lesen und als sp teren Beleg aufbewahren Allgemeine Sicherheitshinweise Mit dem Kauf unserer Spielanlage haben Sie ein attraktives Produkt erworben, an dem Ihre Kinder jahrelang gro en Spa haben werden. Achtung! Nicht f r Kinder unter 3 Jahren geeignet! Sturzgefahr! Achtung! Kleine Teile.
- Seite 5 Bauteile BAUTEILLISTE Spielturm Bauteil- Anzahl Beschreibung H he Breite L nge nummer 4243 Brett 19 mm 100 mm 615 mm 4023 Brett 19 mm 100 mm 1035 mm 4237 Brett 19 mm 100 mm 1635 mm 4188 Brett 19 mm 100 mm 2035 mm 4093...
- Seite 6 Bauteile BAUTEILLISTE Spielturm Bauteil- Anzahl Beschreibung nummer V010 Holzschraube Senkkopf 4,0 x 50 mm V100 Holzschraube Senkkopf 2,5 x 16 mm 1812 Kugel 1024 Pfostenkappe V086 Flechtzaunbeschlag, L-Form V006 Holzschraube Senkkopf 5,0 x 60 mm 1833 Befestigungs se 1813 Fahne V078 Winkelverbinder 70 x 70 x 55 x 2,0 mm V131...
- Seite 7 Sicherheitsabst nde lt. EN 71-8 Die Aufstellung des Spielzeugs darf nur auf einer ebenen Fl che erfolgen und muss mindestens 2 m von anderen Aufbauten oder Hindernissen entfernt, wie z.B. Z unen, H usern, Garagen, ausladenden Zweigen, W scheleinen oder elektrischen Leitungen sein. + 2m + 2m + 2m...
- Seite 8 Bitte beachten Sie zum Aufbau die Fundamentpl ne!!! Fundamente Schraubanker f r Kletterrampe Winkelanker nach Ma angaben, und Schaukelbalkenst tzen; h hengleich einbetonieren; bei festem Boden einfach in den Fundamente aush rten lassen; Boden eindrehen oder ebenfalls Grundgestell aufbauen, auf die einbetonieren, dann am Objekt Anker setzen und verschrauben anschrauben...
- Seite 9 Fundamente mit Schaukelanbau Schaukelanbau einfach 1197 1197 Fundamentplan mit Treppe 9 x Winkelanker 2 x Schraubanker 2393 1040 Schaukelanbau erweitert Fundamentplan mit Treppe 9 x Winkelanker 1720 1720 4 x Schraubanker 1197 1197 1120 1030 Wir empfehlen die Winkelanker f r die Treppe und die Schraubanker f r die Schaukelanbauten beim Aufbau der 2313...
- Seite 10 Bitte beachten! Anordnung der Bauteile am selben Pfosten (in Abh ngigkeit der Lage der Bohrungen) Bauteil mit Bohrung oben Bauteil mit Bohrung unten Bauteil mit Bohrung unten Bauteil mit Bohrung oben Alle Verbindungen mit 10 mm Sechskant-Holzschraube m ssen mit 6 mm vorgebohrt werden Seite 10 von 32...
- Seite 11 Montage der Grundkonstruktion Vorder- und R ckseite 4169 4169 4007 4x V021 mit V049 und V131 4007 1500 Ma angaben soweit nicht anders angegeben in mm! Seite 11 von 32...
-
Seite 12: Seitenansicht Links
Montage der Grundkonstruktion 6x V021 mit V049 und V131 6x V021 mit V049 und V131 4170 F r ein bequemeres Eintreten in den Hauptturm kann der 4170 Gel nderriegel auf der V078 mit 8x V106 Einstiegsseite auf 1200 mm gek rzt werden. 4170 4170 4007... - Seite 13 Montage der Grundkonstruktion 4057 je Bauteil 4057 3x V004 (Bauteil 4057 mit d=5mm vorbohren) 4057 4057 4057 Grundger st lotrecht, waagerecht und rechtwinklig ausrichten und mit Kopfb ndern 4057 fixieren. 4057 Seite 13 von 32...
- Seite 14 Verankerung der Grundkonstruktion Winkelanker lt. Fundamentplan einbetonieren, erst nach der Aush rtung des Betons mit der Montage fortfahren. Grundger st auf Winkelanker stellen, lotrecht ausrichten und festschrauben. 10 cm mit Erdreich abdecken 60 cm Beton 6 x Winkelanker 30 cm Seite 14 von 32...
- Seite 15 Verlegung der Bodenbretter auf dem Podest Alle Bretter zun chst ausrichten und dann befestigen. 4176 12 x 4189 4176 84 x V010 Seite 15 von 32...
- Seite 16 Aufbau der Dachkonstruktion 1x V004 (Bauteil 4090 mit d=5mm vorbohren) 4026 4090 4090 2x V004 (Bauteil 4026 mit d=5mm vorbohren) 6x V010 39 mm berstand 4084 20 mm berstand 33x V010 10x 4084 pro Brett 4084 mit 3x V010 (unteres Brett mit 6x V010) auf den Dachsparren befestigen 4084 4084...
- Seite 17 Aufbau der Dachkonstruktion 2x V004 (Dachsparren mit d=5mm vorbohren) Dachkonstruktion senkrecht ber die Pfosten schieben, waagerecht ausrichten und anschrauben. 2x V004 (Dachsparren mit d=5mm vorbohren) 2x V004 (Dachsparren mit d=5mm vorbohren) V010 Bauteile 4210 mit jeweils 5 x V010 an den Dachbrettern befestigen 1812 4210 eine Halbkugel...
- Seite 18 Montage der Br stung je Brett 4x V010 6x 4043 5x 4043 120 59 59 59 59 80 42 42 42 42 42 Front linke Seite je Brett 4x V010 8x 4043 9x 4043 80 42 42 52 52 R ckseite rechte Seite Seite 18 von 32...
- Seite 19 Montage der Rutsche und Sicherheitsgriffe 1 Griffteil aus 1830 mit den Schrauben aus dem Griffset befestigen Griff kann alternativ auch an der Front befestigt werden 2 x V007 1 Griffteil aus 1830 mit 2x V041 Zur Fixierung mit Sand anh ufen!!! Seite 19 von 32...
- Seite 20 Montage des Grundger sts Podesterweiterung 4190 4x V021 mit V049 und V131 4190 4005 4005 4x V021 mit 1500 V049 und V131 4190 4190 4190 4190 4x V021 mit V049 und V131 Ma angaben soweit nicht anders angegeben in mm! Seite 20 von 32...
- Seite 21 Montage des Grundger sts Podesterweiterung 4057 je Bauteil 4057 3x V004 (Bauteil 4057 mit d=5mm vorbohren) 3x V004 4057 4057 Grundger st lotrecht, waagerecht und rechtwinklig ausrichten und mit Kopfb ndern 4057 fixieren. Seite 21 von 32...
- Seite 22 Verankerung des Grundger sts Podesterweiterung 10 cm mit Erdreich abdecken Winkelanker lt. Fundamentplan 60 cm Beton einbetonieren, erst nach der Aush rtung des Betons mit der Montage fortfahren. Grundger st auf Winkelanker 30 cm stellen, lotrecht ausrichten und 2x Winkelanker festschrauben.
- Seite 23 Verlegung der Bodenbretter Podesterweiterung 4093 4x 4191 4093 24 xV010 Seite 23 von 32...
- Seite 24 Montage der Br stung Podesterweiterung je Brett 4x V010 3x 4043 3 x 4043 Ma angaben soweit nicht anders angegeben in mm! Seite 24 von 32...
- Seite 25 Montage der Treppenstufen je Winkel 3x V141 18x Metallwinkel V136 3x V141 4299 4299 Treppenwange links Treppenwange rechts Hinweis: Zeichnen Sie zun chst die Positionen der Treppenwinkel an. Dann k nnen Sie die Treppenwangen probehalber am Turm anhalten und sich ein Bild von der Treppenstufenverteilung machen. Hinweis: f r den weiteren Aufbau empfiehlt sich jeweils die obere und untere Treppenstufe zu einem sp teren...
- Seite 26 Montage der Treppenpfosten 4001 Bauteil 4001 vorne und unten b ndig an Treppenwangen anbringen. 2x V019 Montage unterste Treppenstufe mit je 3x V007 auf den Winkeln befestigen Hinweis: in den n chsten Montageschritten wird die Treppe am Podest oder den Podesterweiterungen befestigt. Bitte betreten Sie die Treppe erst nach Fundamentlegung und Aush rtung des Fundaments!!! und fahren dann mit allen weiteren Schritten zum...
- Seite 27 Montagebeispiel Aufstiegsanschluss und Handl ufe 3x V019 4301 4302 7x V019 4298 V019 4298 3x V019 Da der Winkelanker an dieser Stelle au en sitzt, kann es notwendig sein, die Treppenwange an dieser Stelle etwas zu k rzen. Ma angaben soweit nicht anders angegeben in mm! Seite 27 von 32...
- Seite 28 Verankerung der Treppenpfosten Hinweis: Treppe erst nach Aush rtung der Punktfundamente betreten! St tzen Sie die Treppe ab und legen Sie dann die Punktfundamente mit den Pfostenankern an. 10 cm mit Erdreich abdecken 60 cm Beton Montage der obersten Treppenstufe 30 cm mit je 3x V007 auf den Winkeln befestigen...
- Seite 29 Montage des Fahnenmasts Flechtzaun-Beschlag V086 wechselseitig in den Pfosten 4337 einschrauben (Schraubl cher vohrbohren) 2x V106 3x V086 2x V106 2x V106 Ma angaben soweit nicht anders angegeben in mm! Seite 29 von 32...
- Seite 30 Montage der Fahne 1833 V006 Schnur durch die Befestigungs sen einf deln die Schnur muss dabei um die Schraube gef hrt werden Enden strafziehen und mit den sen an der Fahne verknoten. 1813 Details A Befestigungs se von 1813 Schnur von 1813 1833 V006 V006 sitzt unterhalb...
- Seite 31 Montage des Sandkastens da bei Kombination mit dem Treppenabstieg nach hinten an dieser Stelle der Winkelanker platziert ist, m ssen die Sandkastenbretter etwas eingek rzt werden. Wenn Sie an dieser Stelle eine Kletterwand montieren m chten, fallen das Sitzbrett und die St tzen hier weg. 4243 4237 4023...
- Seite 32 Montage des optionalen Zubeh rs und Schaukelanbauten Den Aufbau des optionalen Zubeh rs wie Kletterwand Verkaufstresen mit Maltafel entnehmen Sie bitte den gesonderten Montageanleitungen. Den Aufbau des jeweiligen Schaukelanbaus entnehmen Sie bitte der gesonderten Aufbauanleitung. Seite 32 von 32...
