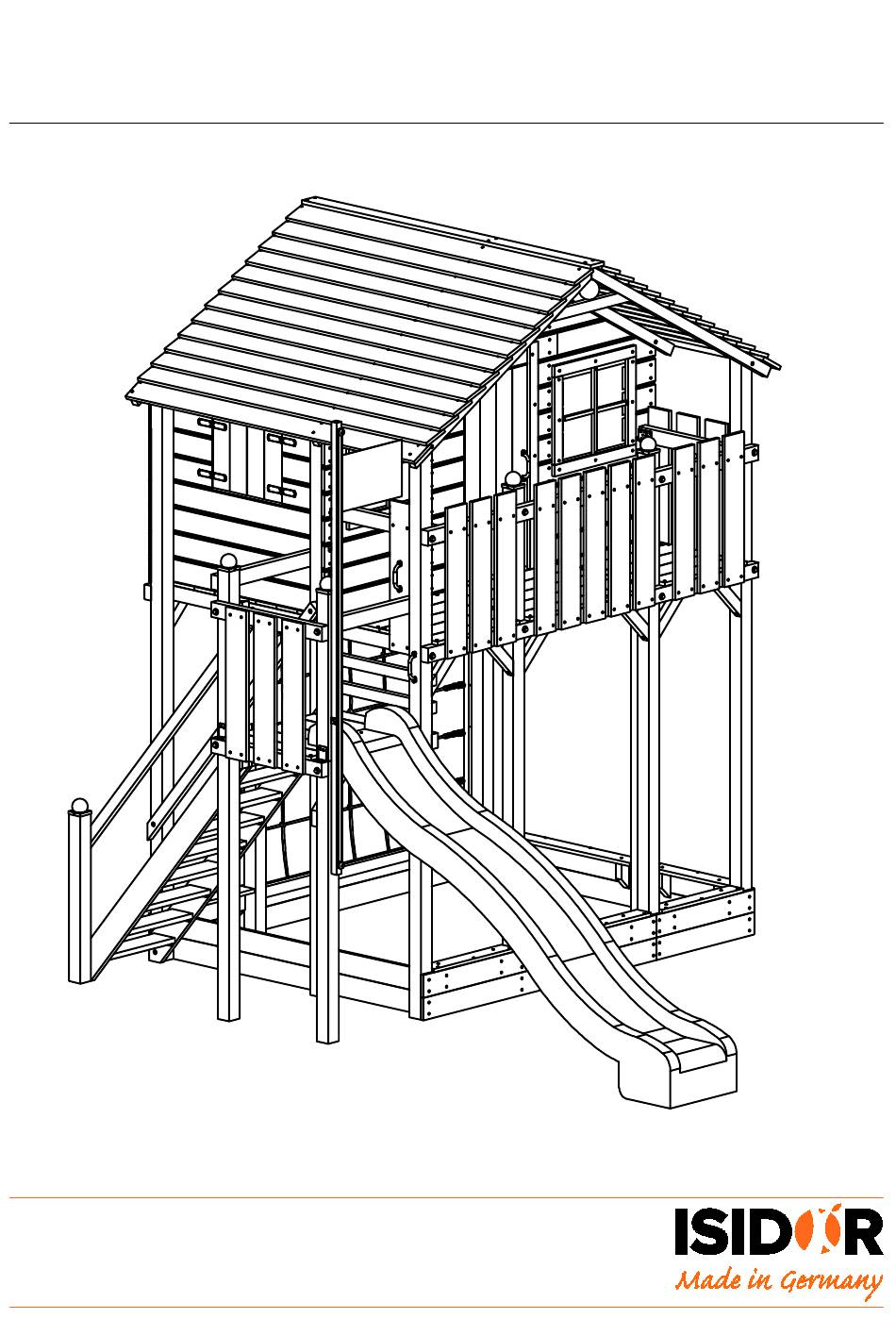

MONTAGEANLEITUNG
Baumhaus Bobby Big
ST_153
27.01.2021
loading

Verwandte Anleitungen für Isidor Bobby Big

Inhaltszusammenfassung für Isidor Bobby Big

  • Seite 1 MONTAGEANLEITUNG Baumhaus Bobby Big ST_153 27.01.2021...
  • Seite 2 Kombinationsm glichkeiten Schaukelanbau einfach* Schaukelanbau erweitert* Schaukelanbau Turm* Verkaufstresen mit Maltafel* Hersteller: Isidor GmbH & Co. KG M nstersche Stra e 11 14772 Brandenburg an der Havel Tel.: 0800 - 5474367 E-Mail: info@isidor.de *separat erh ltlich...

  • Seite 3: Allgemeine Sicherheitshinweise

    Grunds tzlich ist zu empfehlen, die Kunststoffteile au erhalb der Nutzungssaison witterungsgesch tzt aufzubewahren. So haben Sie l nger Freude an dem Produkt. Wir w nschen Ihnen viel Erfolg bei der Montage und Ihren Kindern viel Spa beim Spielen. Achtung! ST 153 - Bobby Big...
  • Seite 5 Bauteile BAUTEILLISTE BAUMHAUS BAUTEILLISTE BAUMHAUS Bauteil- Bauteil- Anzahl Beschreibung H he Breite L nge Anzahl Beschreibung H he Breite L nge nummer nummer 4107 Brett 19 mm 60 mm 220 mm 4111 Leiste 19 mm 19 mm 465 mm 4110 Brett 19 mm 60 mm...
  • Seite 6 Bauteile BAUTEILLISTE TREPPE 150cm Bauteil- Anzahl Beschreibung H he Breite L nge nummer V004 Holzschraube Senkkopf 5,0 x 80 mm V131 Schutzkappe Sechskantkopf SW17 V049 Scheibe DIN 9021, 10,5 x 2,5 x 30 mm V043 Sicherungsmutter - M10 V031 Flachrundschraube DIN 603 10 x 140 mm V019 Holzbauschraube Tellerkopf 6,0 x 100 mm V100...
  • Seite 7 Sicherheitsabst nde lt. EN 71-8 Die Aufstellung des Spielzeugs darf nur auf einer ebenen Fl che erfolgen und muss mindestens 2 m von anderen Aufbauten oder Hindernissen entfernt, wie z.B. Z unen, H usern, Garagen, ausladenden Zweigen, W scheleinen oder elektrischen Leitungen sein. 1,95m + 2m 1,95m + 2m Schaukell nge...
  • Seite 8 Bitte beachten Sie zum Aufbau die Fundamentpl ne!!! Hinweis: Winkelanker und Schraubanker sind nicht im Lieferumfang enthalten, jedoch separat erh ltlich! Schraubanker f r Schaukel- Winkelanker nach Ma angaben, balkenst tzen; bei festem Boden h hengleich einbetonieren; einfach in den Boden eindrehen Fundamente aush rten lassen;...
  • Seite 9 Fundamente mit Schaukelanbau Hinweis: Bitte beachten Sie, dass f r den erweiterten Schaukelanbau nur der Bereich des Spielturms bis zur Rutsche eingezeichnet ist. 1242 1152 Schaukelanbau einfach 12 x Winkelanker 2 x Schraubanker Wir empfehlen den Winkelanker f r die Treppe und die Schraubanker 2374 f r die Schaukelanbauten beim Aufbau Schaukelanbau Turm...
  • Seite 10 Bitte beachten! Anordnung der Bauteile am selben Pfosten (in Abh ngigkeit der Lage der Bohrungen) Bauteil mit Bohrung oben Bauteil mit Bohrung unten Bauteil mit Bohrung unten Bauteil mit Bohrung oben Alle Verbindungen mit 10 mm Sechskant-Holzschraube m ssen mit 6 mm vorgebohrt werden Seite 10 von 40...
  • Seite 11 Zusammenbau der Grundkonstruktion Front 8x V021 mit V049 und V131 4007 4007 R ckseite oben b ndig unten b ndig 4x V021 mit V049 und V131 4439 1640 Ma angaben soweit nicht anders angegeben in mm! Seite 11 von 40...
  • Seite 12 Zusammenbau der Grundkonstruktion 8x V021 mit V049 und V131 4170 4170 4170 4170 Bauteil 4390 oben b ndig mit Bauteil 4170 7x V004 4390 Seite 12 von 40...
  • Seite 13 Zusammenbau der Grundkonstruktion 10x A 4057 2x V021 mit V049 und V131 (Bauteile 4170 mit d=10mm durchbohren) je Bauteil 4057 3x V004 (Bauteil 4057 jeweils mit d=5mm vorbohren) Grundger st lotrecht, waagerecht und rechtwinklig ausrichten und mit Kopfb ndern 4057 fixieren.
  • Seite 14 Verankerung der Grundkonstruktion Winkelanker lt. Fundamentplan einbetonieren, erst nach der Aush rtung des Betons mit der Montage fortfahren. Grundger st auf Winkelanker stellen, lotrecht ausrichten und festschrauben. 10 cm mit Erdreich abdecken 60 cm Beton 9x Winkelanker 30 cm Seite 14 von 40...
  • Seite 15 Verlegung der Bodenbretter auf dem Podest Fu bodenbretter zun chst alle ausrichten und dann festschrauben 4x V010 4388 6x V010 4389 4x V010 4388 12x4303 mit je 4x V010 12x 4189 mit je 6x V010 4388 4389 4x V010 6x V010 4388 4x V010 Seite 15 von 40...
  • Seite 16 Montage der Seitenw nde 32x V010 4094 3x 4097 4024 4x V012 3x 4097 4x 4094 32x V010 8x 4094 Bauteil 4024 mit 20 mm berstand Seite 16 von 40...
  • Seite 17 Montage Vorder- und R ckwand Innenansicht 4384 2x V106 V101 2x V140 4358 Au enansicht 4359 4360 4399 4400 4382 4381 4380 4380 4380 4380 7x 4379 4380 4380 4380 94x V010 Seite 17 von 40...
  • Seite 18 Montage Vorderwand Innenansicht 4104 b ndig 4104 mit T r ffnung 4385 4385 5x V012 4x V106 4x V106 4x V106 V078 V078 V078 4x V015 4x V106 4x V106 Au enansicht 4358 4359 4360 4400 4399 4363 4364 3x 4098 3x 4098 3x 4097 3x4098...
  • Seite 19 Montage Gel nderriegel 8x V106 Winkel V121 Winkel V121 8x V106 4197 2x V021 mit V049 und V131 (Pfosten mit d=6mm vorbohren) 4197 2x V021 mit V049 und V131 (Pfosten mit d=6mm vorbohren) WinkelV121 4197 (transparent dargestellt) 4x V106 4x V106 Ma angaben soweit nicht anders angegeben in mm! Seite 19 von 40...
  • Seite 20 Aufbau der Dachkonstruktion 1x V004 (Bauteil 306 mit d=5mm vorbohren) 4026 2x V004 (Bauteil 4026 mit d=5mm vorbohren) 6x V010 b ndig 4084 13x 4084 42x V010 pro Brett 4084 mit 3x V010 (unteres Brett mit 6x V010) auf den Dachsparren befestigen 4084 4084 6x V010...
  • Seite 21 Aufbau der Dachkonstruktion 4x V004 Dachkonstruktion senkrecht ber (Dachsparren mit d=5mm vorbohren) die Pfosten schieben, waagerecht ausrichten und anschrauben. 2x V004 (Dachsparren mit d=5mm vorbohren) 2x V004 (Dachsparren mit d=5mm vorbohren) eine Halbkugel aus 1812 mit 3x V100 am Giebel befestigen und dann die 2.
  • Seite 22 Montage der Br stung 11x 4043 mit je 4x V010 1x 4043 mit 4x V010 3x 4043 mit je 4x V010 Griff aus 1830 mit 2x V041 befestigen Griff aus 1830 mit den Schrauben aus dem Griffset befestigen Ma angaben soweit nicht anders angegeben in mm! Seite 22 von 40...
  • Seite 23 Montage T rblatt 8x V012 4x V012 4105 T rscharnier V073 b ndig 4174 4174 4174 4174 b ndig 4105 T rscharnier V073 4x V012 Griffpaar 1830 mit 2x V040 an T rblatt befestigen. T rblatt mit d=6mm durchbohren. Bitte beachten Sie den berstand 8x V012 des T ranschlags auf der n chsten Seite! je 4x V012...
  • Seite 24 Einbau T r und Fensterrahmen mit Fensterscheibe und Sprossen Acrylglasscheibe vor der Fenster ffnung an die Hauswand anlegen und gleichm ig ausrichten Fensterrahmenleisten aufsetzen und festschrauben (mit dem unteren Querst ck beginnen) Bitte darauf achten, nicht die Acrylglasscheibe zu durchbohren! Sprossenkreuz an den Enden mit D=5 mm durchbohren auf die Acrylglasscheibe setzen und diese ebenfalls vorsichtig durchbohren Sprossenkreuz festschrauben...
  • Seite 25 Montage der Fensterl den je Bauteil 4107 4x V012 4107 4107 Innenansicht 4108 4108 4108 4108 4107 4107 V075 V075 je Bauteil V075 4x V014 Au enansicht V075 V075 ca. 3 mm Spaltma V075 je Bauteil V075 4x V014 V075 ca.
  • Seite 26 Montage Podesterweiterung (Grundkonstruktion) 2x V021 mit V049 und V131 4190 Bauteil 4190 oben b ndig mit Standpfosten verbinden. 4352 4352 2x V021 mit V049 und V131 4190 4190 2x V021 mit V049 und V131 Bauteil 4190 oben b ndig mit Standpfosten des Podests verbinden, waagerecht ausrichten und mit den Standpfosten des Turms verbinden.
  • Seite 27 Montage Podesterweiterung (Grundkonstruktion) 2x 4057 Grundger st lotrecht, waagerecht und rechtwinklig ausrichten und mit Kopfb ndern 4057 fixieren. 6x V004 Seite 27 von 40...
  • Seite 28 Verankerung der Grundkonstruktion Winkelanker lt. Fundamentplan einbetonieren, erst nach der Aush rtung des Betons mit der Montage fortfahren. Grundger st auf Winkelanker stellen, lotrecht ausrichten und festschrauben. 10 cm mit Erdreich abdecken 60 cm Beton 30 cm 2x Winkelanker Seite 28 von 40...
  • Seite 29 Verlegung der Bodenbretter auf dem Podest oberen Riegel um die Breite des Kopfbandes eink rzen Bauteil 4190 oben b ndig mit Podestunterkonstruktion 2x 4192 2x 4192 4x V019 4190 4190 Ansicht von Innen Unterkonstruktion Bauteil 721 oben b ndig zu Podestunterkonstruktion ausrichten und anbringen.
  • Seite 30 Montage der Br stung 4001 2x V106 V101 4001 2x V140 2x V106 V101 2x V140 4190 4190 4190 Die Riegel 4190 f r die Br stungsbretter mit einem Abstand von 800mm waagerecht zur Unterkante des Podestriegels anbringen. Der Riegel f r den Treppendurchgang kann etwas h her (130mm) angesetzt werden.
  • Seite 31 Montage der Treppenstufen je Winkel 3x V141 18x Metallwinkel V136 3x V141 4299 4299 Treppenwange links Treppenwange rechts Hinweis: Zeichnen Sie zun chst die Positionen der Treppenwinkel an. Dann k nnen Sie die Treppenwangen probehalber am Turm anhalten und sich ein Bild von der Treppenstufenverteilung machen. Hinweis: f r den weiteren Aufbau empfiehlt sich jeweils die obere und untere Treppenstufe zu einem sp teren...
  • Seite 32 Montage der Treppenpfosten 4001 Bauteil 4001 vorne und unten b ndig 2x V019 an Treppenwangen anbringen. Montage unterste Treppenstufe mit je 3x V007 auf den Winkeln befestigen Hinweis: in den n chsten Montageschritten wird die Treppe am Podest oder den Podesterweiterungen befestigt. Bitte betreten Sie die Treppe erst nach Fundamentlegung und Aush rtung des Fundaments!!! und fahren dann mit allen weiteren Schritten zum...
  • Seite 33 Montagebeispiel Aufstiegsanschluss und Handl ufe Bauteil 4302 oben b ndig am Querriegel der Br stung anlegen, lotrecht ausrichten und befestigen. 3x V019 4301 4302 7x V019 4298 4298 V019 3x V019 Da der Winkelanker an dieser Stelle au en sitzt, kann es notwendig sein die Treppenwange an dieser Stelle etwas zu k rzen.
  • Seite 34 Verankerung der Treppenpfosten Hinweis: Treppe erst nach Aush rtung der Punktfundamente betreten! St tzen Sie die Treppe ab und legen Sie dann die Punktfundamente mit den Pfostenankern an. Montage der 10 cm mit Erdreich abdecken obersten Treppenstufe 60 cm Beton 30 cm Montage der Pfostenkappen mit je 3x V007 auf...
  • Seite 35 Montage der Rutsche und Sicherheitsgriffe Griffe aus dem Griffset 1830 mit den Schrauben aus dem Griffset befestigen 2x V007 Zur Fixierung mit Sand anh ufen!!! Seite 35 von 40...
  • Seite 36 Montage des Fahnenmasts Flechtzaun-Beschlag V086 wechselseitig in den Pfosten 4337 einschrauben (Schraubl cher vohrbohren) 2x V106 3x V086 2x V106 2x V106 Ma angaben soweit nicht anders angegeben in mm! Seite 36 von 40...
  • Seite 37 Montage der Fahne 1833 V006 Schnur durch die Befestigungs sen einf deln die Schnur muss dabei um die Schraube gef hrt werden Enden strafziehen und mit den sen an der Fahne verknoten. 1813 Details A Befestigungs se von 1813 Schnur von 1813 1833 V006 V006 sitzt unterhalb...
  • Seite 38 Montage des Sandkastens da bei Kombination mit dem Treppenabstieg nach hinten an dieser Stelle der Winkelanker platziert ist, m ssen die Sandkastenbretter etwas eingek rzt werden. 4243 4243 4023 4243 4038 5x V010 4378 4378 4243 4371 4067 25x V010 4371 4067 5x V010...
  • Seite 39 Montage des Kletternetzes 4107 4107 4107 4107 4107 b ndig mit Pfosteninnenkante 14x V012 4107 4107 4167 3x V010 3x V033 mit je 1x V049, V043 und V131 (mit d=10mm durchbohren) b ndig mit Pfosteninnenkante 3x V022 mit je 1x V049 und V131 (Bauteil 312 mit 3x V022 mit je 1x V049 und V131 d=10mm durchbohren,...
  • Seite 40 Montage der optionalen Anbauten Den Aufbau des jeweiligen optionalen Schaukelanbaus entnehmen Sie bitte der gesonderten Aufbauanleitung. Den Aufbau des optionalen Verkaufstresen mit Maltafel Verkaufstresens mit Maltafel entnehmen Sie bitte der gesonderten Aufbauanleitung. Seite 40 von 40...
