Inhaltszusammenfassung für Isidor Modul B

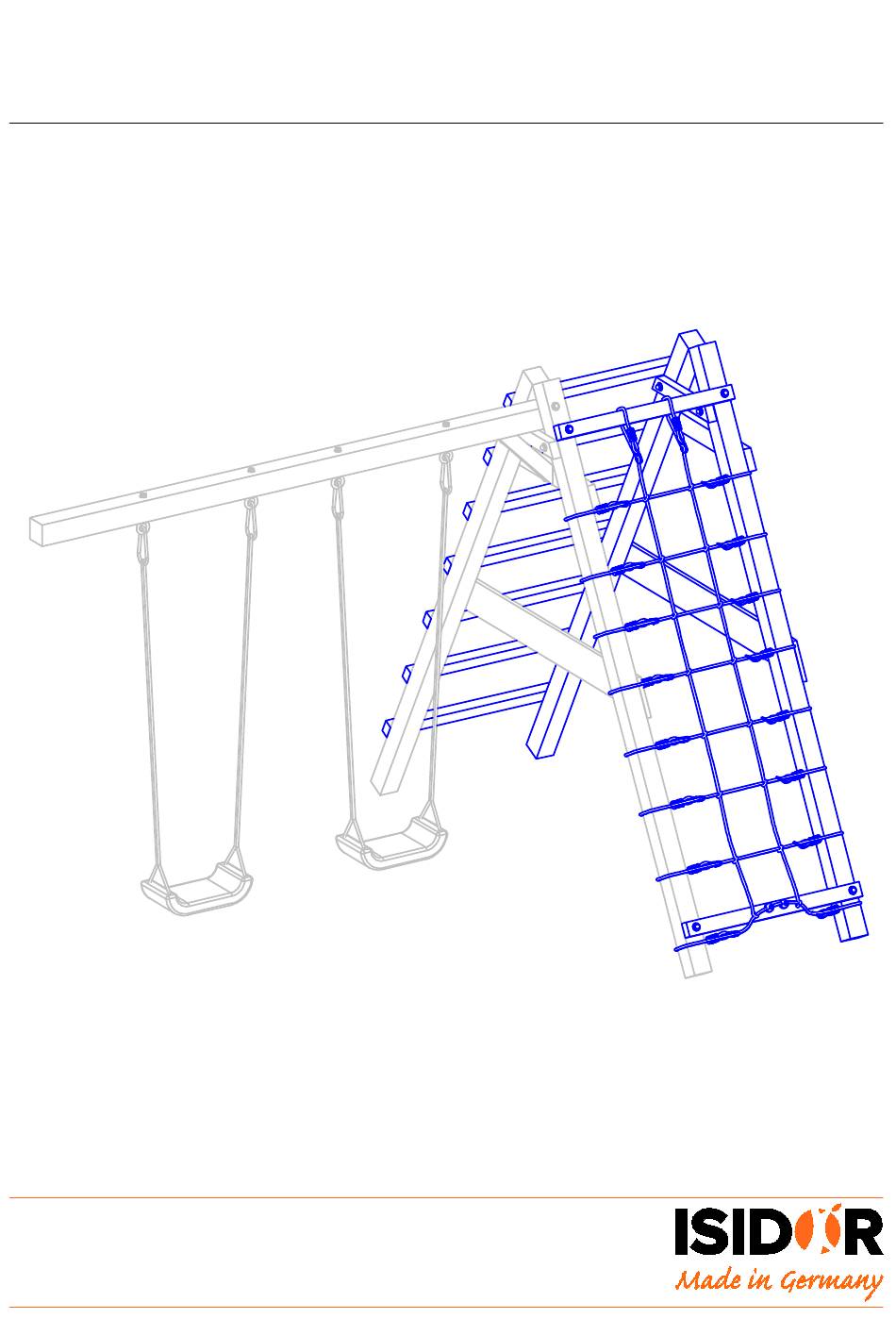

- Seite 1 MONTAGEANLEITUNG Erweiterung B zum Schaukelanbau A Modul B 06.01.2020...
- Seite 2 80 mm 2400 mm Achtung! dieser Teil befindet sich im Paket f r den Schaukelanbau Modul A. Hersteller: Isidor GmbH & Co. KG M nstersche Stra e 11 14772 Brandenburg an der Havel Tel.: 0800 - 5474367 E-Mail: info@isidor. de...
-
Seite 3: Zusammenbau Des Schaukelanbaus
Zusammenbau des Schaukelanbaus 4035 1378 2x V022 mit V049 und V131 4005 4005 4018 6x V010 2253 4034 2x V022 mit V049 und V131 Achtung! Alle Schraubverbindungen mit Sechskant-Holzschrauben (d = 10 mm), m ssen, soweit nicht anders angegeben mit d = 6 mm vorgebohrt werden. Ma angaben soweit nicht anders angegeben in mm! Seite 3 von 7... - Seite 4 Montage des Schaukelbalkens 2x V022 mit V049 und V131 4028 4028 14 x V110 2x V022 mit V049 und V131 4028 4028 4028 4028 4028 4028 4028 Achtung! Alle Schraubverbindungen mit Sechskant-Holzschrauben (d = 10 mm), m ssen, soweit nicht anders angegeben mit d = 6 mm vorgebohrt werden.
- Seite 5 Montage des Kletternetzes Mit dem zu verbindenden Seil eine Schlaufe bilden,Schlaufe durch die Metall se schieben, dabei denSteg ffnen, Steg in die Schlaufe klappen (d.h. se schlie en) und Seile in die entgegengesetzte Richtung festziehen. Die letzten Schlaufen unter dem Riegel anbringen. 2x1833 + 2x V006 unten...
- Seite 6 Montage des Schaukelbalkens Anbau am Haus befestigen Schaukelbalken waagerecht ausrichten. 1x V028 mit V049 und 1x V043 mit V131 Achtung! Die Teile f r die Befestigung des Schaukelbalkens am Spielturm befinden sich im Paket f r den eifachen Schaukelbalken Modul A. Anbau am Pfosten befestigen Schraubanker in den...
-
Seite 7: Montage Der Schaukelsitze
Montage der Schaukelsitze Bohrung d = 10mm und dann 4x Schaukelhaken durch die Bohrung schrauben und oben mit Scheibe und Mutter sichern. Einstellung der Schaukelseill nge durch Verschiebung der Metallschlaufen auf beiden Seiten mind. 350 mm Achtung! die Teile f r die Schaukeln befinden sich im Paket f r den einfachen Schaukelbalken Modul A.
