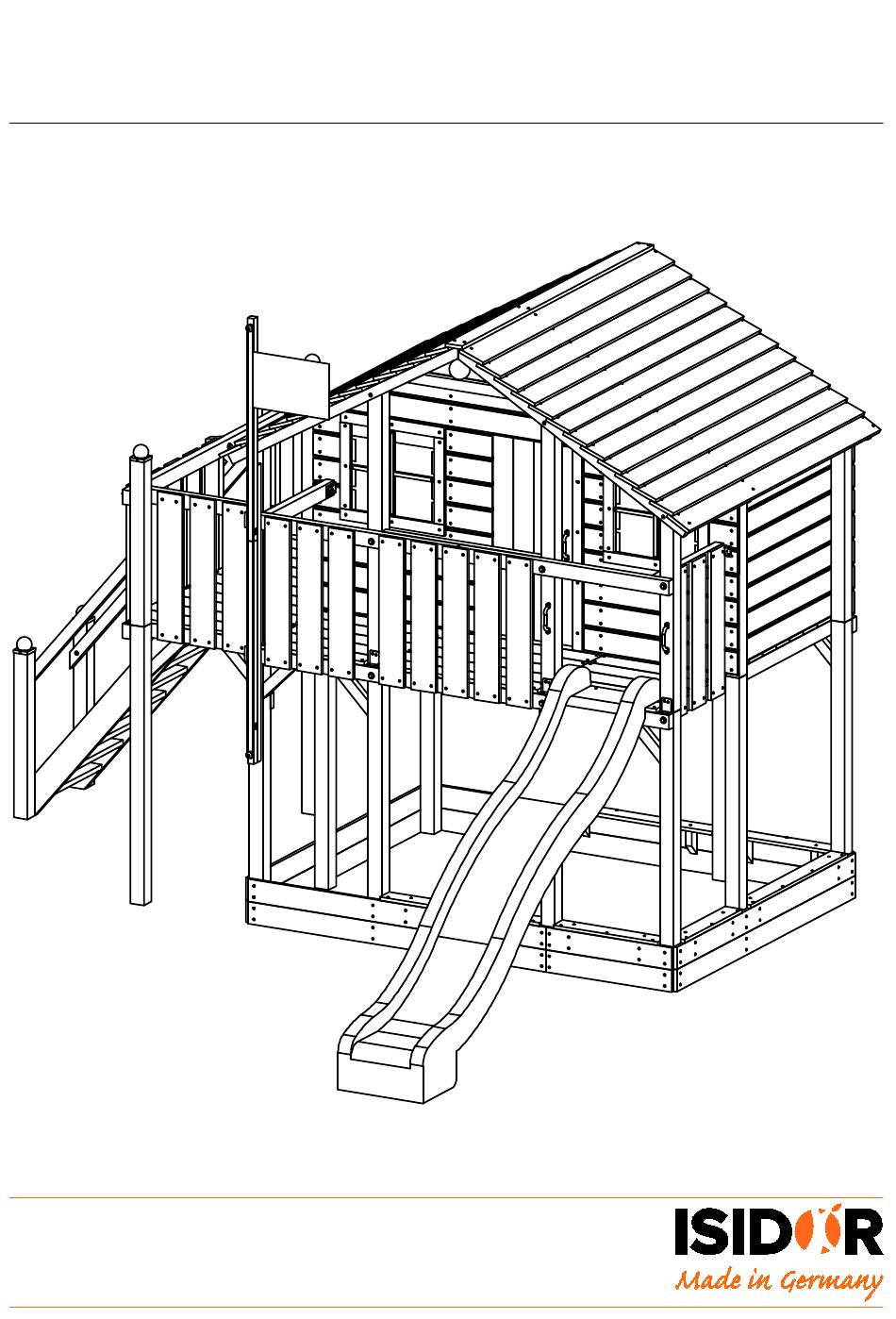

- Seite 1 MONTAGEANLEITUNG Baumhaus Centurio ST_156 30.03.2021...
-
Seite 2: Kombinationsmöglichkeiten

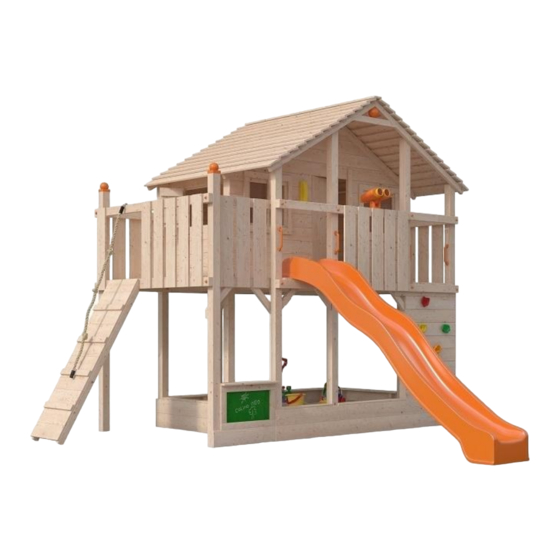

Kombinationsmöglichkeiten Schaukelanbau einfach* Kletterwand* Schaukelanbau erweitert* Schaukelanbau Turm* Verkaufstresen mit Maltafel* Hersteller: Isidor GmbH & Co. KG Münstersche Straße 11 14772 Brandenburg an der Havel Unterhaus B* Tel.: 0800 - 5474367 E-Mail: info@isidor.de *separat erhältlich... -
Seite 3: Allgemeine Sicherheitshinweise
Grundsätzlich ist zu empfehlen, die Kunststoffteile außerhalb der Nutzungssaison witterungsgeschützt aufzubewahren. So haben Sie länger Freude an dem Produkt. Wir w nschen Ihnen viel Erfolg bei der Montage und Ihren Kindern viel Spa beim Spielen. Achtung! ST 156 - Centurio... - Seite 5 Bauteile Bauteil- Bauteil- Anzahl Beschreibung Höhe Breite Länge Anzahl Beschreibung nummer nummer 4111 Leiste 19 mm 19 mm 465 mm 1810 Acrylglasscheibe 1812 Kugel 4112 Leiste 19 mm 19 mm 495 mm 4107 Brett 19 mm 60 mm 220 mm 1813 Fahne 4110...
- Seite 6 Bauteile BAUTEILLISTE PODESTERWEITERUNG B Bauteil- Anzahl Beschreibung Höhe Breite Länge nummer 1024 Pfostenkappe V004 Holzschraube Senkkopf 5,0 x 80 mm V010 Holzschraube Senkkopf 4,0 x 50 mm V021 Holzbauschraube Sechskantkopf 10,0 x 100 mm V049 Scheibe DIN 9021, 10,5 x 2,5 x 30 mm V100 Holzschraube Senkkopf 2,5 x 16 mm V101...
- Seite 7 Sicherheitsabstände lt. EN 71-8 Die Aufstellung des Spielzeugs darf nur auf einer ebenen Fläche erfolgen und muss mindestens 2 m von anderen Aufbauten oder Hindernissen entfernt, wie z.B. Zäunen, Häusern, Garagen, ausladenden Zweigen, Wäscheleinen oder elektrischen Leitungen sein. + 2m + 2m + 2m 1,95m...
-
Seite 8: Fundamentpläne Centurio Mit Treppe
Fundamentpläne Centurio mit Treppe Schraubanker für Kletterrampe und Winkelanker nach Maßangaben, Schaukelbalkenstützen; höhengleich einbetonieren; bei festem Boden einfach in den Fundamente aushärten lassen; Boden eindrehen oder ebenfalls Grundgestell aufbauen, einbetonieren, dann am Objekt auf die Anker setzen anschrauben und verschrauben... - Seite 9 Fundamentpläne Centurio mit Treppe Schraubanker für Kletterrampe und Winkelanker nach Maßangaben, Schaukelbalkenstützen; höhengleich einbetonieren; bei festem Boden einfach in den Fundamente aushärten lassen; Boden eindrehen oder ebenfalls Grundgestell aufbauen, einbetonieren, dann am Objekt auf die Anker setzen anschrauben und verschrauben...
- Seite 10 Bitte beachten! Anordnung der Bauteile am selben Pfosten (in Abhängigkeit der Lage der Bohrungen) Bauteil mit Bohrung oben Bauteil mit Bohrung unten Bauteil mit Bohrung unten Bauteil mit Bohrung oben Alle Verbindungen mit 10 mm Sechskant-Holzschraube müssen mit 6 mm vorgebohrt werden Seite 10 von 40...
-
Seite 11: Zusammenbau Der Grundkonstruktion
Zusammenbau der Grundkonstruktion Je 1x für Front und Rückseite. Bitte beachten, dass die Positionen der Bohrungen für Front und Rückseite sich ändern. 4x V021 mit V049 und V131 4386 4386 Front R ckseite Seite 11 von 40... - Seite 12 Zusammenbau der Grundkonstruktion 8x V021 mit V049 und V131 4170 4170 4170 4170 4390 7x V004 Seite 12 von 40...
- Seite 13 Hinweis: Sollten Sie ein Unterhaus mit aufbauen, empfehlen wir von den Seitenwänden jeweils die 2 obersten Bretter schon anzubringen, bevor die Kopfbänder angebracht werden. Das erspart das nachträgliche Umsetzen. 4057 Grundgerüst lotrecht, waagerecht und rechtwinklig ausrichten und mit Kopfbändern 4057 fixieren. je Bauteil 4057 3x V004 (Bauteil 4057 jeweils mit...
-
Seite 14: Verankerung Der Grundkonstruktion
Verankerung der Grundkonstruktion Winkelanker lt. Fundamentplan einbetonieren, erst nach der Aushärtung des Betons mit der Montage fortfahren. Grundgerüst auf Winkelanker stellen, lotrecht ausrichten und festschrauben. 30cm 10x Winkelanker Seite 14 von 40... -
Seite 15: Verlegung Der Bodenbretter Auf Dem Podest
Verlegung der Bodenbretter auf dem Podest 148x V010 Holzschraube Senkkopf 4,0 x 50 mm 4388 4389 12x 4303 4388 4388 12x 4189 4389 4388 Seite 15 von 40... -
Seite 16: Montage Der Seitenwände
Montage der Seitenwände V227 schräg in den Riegel des Podests schrauben 4383 4094 4383 4383 V010 V010 V021 4383 mit V049 4383 und V131 V021 mit 4094 V049 und V131 4335 3x V227 schräg geschraubt Riegel 4335 und Brett 4094 mit d=10 mm durchbohren V227 schräg in den Riegel des Podests schrauben... -
Seite 17: Montage Vorderwand
Montage Vorderwand Innenansicht Bauteil 4104 bündig mit Türausschnitt 4385 4385 4104 5x V012 4x V106 8x V106 8x V106 4x V015 3x V078 76x V010 4358 Außenansicht 4359 4360 4399 4400 4364 4363 6x 4098 3x 4098 3x 4097 4x 4116 4x 4365 Seite 17 von 40... -
Seite 18: Montage Der Rückwand
Montage der Rückwand 2x V106 Innenansicht V101 4384 2x V140 4384 4384 2x V101 Außenansicht 4358 4359 4360 4399 4400 4382 4381 4379 4380 4380 4379 4379 4380 4380 4379 4379 4380 4380 4379 4379 4380 94x V010 Seite 18 von 40... - Seite 19 Montage Geländerriegel 4x V021 mit V049 und V131 4x V004 4387 Bauteil 4387 bündig mit Geländerriegeln anbringen 4386 4383 4384 Bei Bauteilen 4386 auf symmetrische Ausrichtung der Bohrungen achten! 4386 4x A 4384 2x V106 4383 V101 2x V140 V121 8x V106 2x B 4197...
-
Seite 20: Aufbau Der Dachkonstruktion
Aufbau der Dachkonstruktion 1x V004 (Bauteil 306 mit d=5mm vorbohren) 4026 2x V004 (Bauteil 4026 mit d=5mm vorbohren) 6x V010 bündig 4084 13x 4084 42x V010 pro Brett 4084 mit 3x V010 (unteres Brett mit 6x V010) auf den Dachsparren befestigen 4084 4084 6x V010... - Seite 21 Aufbau der Dachkonstruktion Dachkonstruktion senkrecht über 4x V004 (Dachsparren mit d=5mm vorbohren) die Pfosten schieben, waagerecht ausrichten und anschrauben. 2x V004 (Dachsparren mit d=5mm vorbohren) 2x V004 (Dachsparren mit d=5mm vorbohren) 2x V004 (Dachsparren mit d=5mm vorbohren) eine Halbkugel aus 1812 mit 3x V100 am Giebel befestigen und dann die 2.
-
Seite 22: Montage Der Brüstung (Variante 1)
Montage der Brüstung (Variante 1) je Brett 4x V010 3x 4043 8x 4043 110 55 55 42 42 42 42 42 42 Montage der Brüstung (Variante 2) (für Aufbau mit optional erhälticher Kletterwand vorne) je Brett 4x V010 5x 4043 3x 4043 Maßangaben soweit nicht anders angegeben in mm! Seite 22 von 40... - Seite 23 Montage Türblatt 8x V012 4x V012 4105 Türscharnier V073 bündig 4174 4174 4174 4174 bündig 4105 Türscharnier V073 4x V012 Griffpaar 1830 mit 2x V040 an Türblatt befestigen. Türblatt mit d=6mm durchbohren. Bitte beachten Sie den berstand 8x V012 des T ranschlags auf der n chsten Seite! je 4x V012 Maßangaben soweit nicht anders angegeben in mm! Seite 23 von 40...
- Seite 24 Einbau Tür und Fensterrahmen mit Fensterscheibe und Sprossen Acrylglasscheibe vor der Fensteröffnung an die Hauswand anlegen und gleichmäßig ausrichten Fensterrahmenleisten aufsetzen und festschrauben (mit dem unteren Querstück beginnen) Bitte darauf achten, nicht die Acrylglasscheibe zu durchbohren! Sprossenkreuz an den Enden mit D=5 mm durchbohren auf die Acrylglasscheibe setzen und diese ebenfalls vorsichtig durchbohren Sprossenkreuz festschrauben 1810...
-
Seite 25: Montage Der Fensterläden
Montage der Fensterläden je Bauteil 4107 4x V012 4107 4107 Innenansicht 4108 4108 4108 4108 4107 4107 V075 V075 je Bauteil V075 4x V014 Außenansicht V075 V075 ca. 3 mm Spaltmaß V075 je Bauteil V075 4x V014 V075 ca. 3 mm Spaltmaß V075 V075 Im Bereich der... - Seite 26 Zusammenbau der Grundkonstruktion Podesterweiterung 2x V021 mit V049 und V131 4170 Bauteil 4170 oben bündig mit Standpfosten verbinden 4352 4352 1900 4190 4x V021 mit V049 und V131 4190 Bauteile 4190 oben bündig mit Standpfosten verbinden Maßangaben soweit nicht anders angegeben in mm! Seite 26 von 40...
- Seite 27 Zusammenbau der Grundkonstruktion Podesterweiterung Ansicht von unten 2x V004 (Bauteil 4057 jeweils mit V004 d=5mm vorbohren) (Bauteil 4057 jeweils mit d=5mm vorbohren) 4057 4057 4057 4057 4057 Grundgerüst lotrecht, waagerecht und rechtwinklig ausrichten und mit Kopfbändern 4057 fixieren. Seite 27 von 40...
- Seite 28 Zusammenbau der Grundkonstruktion Podesterweiterung Winkelanker lt. Fundamentplan einbetonieren, erst nach der Aushärtung des Betons mit der Montage fortfahren. Grundgerüst auf Winkelanker stellen, lotrecht ausrichten und festschrauben. 10 cm mit Erdreich abdecken 60 cm Beton 2x Winkelanker 30 cm Seite 28 von 40...
-
Seite 29: Unterkonstruktion
Verlegung der Bodenbretter (Podesterweiterung) Unterkonstruktion 9x V004 4030 4057 4172 Bauteile 4030, 4057 und 4172 bitte oben bündig an den Standpfosten ausrichten. Bauteile 4030 und 4172 dabei bitte bündig am mittleren Standpfosten anlegen. 12x 4175 je Brett 4x V010 Brett am Pfosten 80 x 80mm ausklinken Seite 29 von 40... - Seite 30 Montage der Brüstung (Podesterweiterung) 4001 2x V106 V101 2x V140 4001 2x V106 V101 2x V140 Bauteile 4190 waagerecht und oben bündig mit Bauteil 4170 ausrichten. 4190 4170 4190 6x V021 mit V049 und V131 Maßangaben soweit nicht anders angegeben in mm! Seite 30 von 40...
- Seite 31 Montage der Brüstung (Podesterweiterung) 12x 4043 mit je 4x V010 Maßangaben soweit nicht anders angegeben in mm! Seite 31 von 40...
-
Seite 32: Montage Der Treppenstufen
Montage der Treppenstufen je Winkel 3x V141 18x Metallwinkel V136 3x V141 4299 4299 Treppenwange links Treppenwange rechts Hinweis: Zeichnen Sie zunächst die Positionen der Treppenwinkel an. Dann können Sie die Treppenwangen probehalber am Turm anhalten und sich ein Bild von der Treppenstufenverteilung machen. Hinweis: für den weiteren Aufbau empfiehlt sich jeweils die obere und untere Treppenstufe zu einem späteren... -
Seite 33: Montage Der Treppenpfosten
Montage der Treppenpfosten 4001 4001 Bauteile 4001 vorne und unten bündig an Treppenwangen anbringen. je 2x V019 Montage unterste Treppenstufe mit je 3x V007 auf den Winkeln befestigen Hinweis: in den nächsten Montageschritten wird die Treppe am Podest oder den Podesterweiterungen befestigt. Bitte betreten Sie die Treppe erst nach Fundamentlegung und Aushärtung des Fundaments!!! und fahren dann mit allen weiteren Schritten zum... -
Seite 34: Montagebeispiel Aufstiegsanschluss Und Handläufe Variante
Montagebeispiel Aufstiegsanschluss und Handläufe Variante 1 Bauteile 4032 lo t recht ausrichten und befestigen 2x V004 2x V004 4302 4302 4302 4302 4x V031 mit V049 und V131 (mit d=10mm durchbohren) 4298 4298 4298 V019 4298 V019 Maßangaben soweit nicht anders angegeben in mm! Seite 34 von 40... -
Seite 35: Verankerung Der Treppenpfosten
Verankerung der Treppenpfosten Hinweis: Treppe erst nach Aushärtung der Punktfundamente betreten! Stützen Sie die Treppe ab und legen Sie dann die Punktfundamente mit den 10 cm mit Erdreich abdecken Pfostenankern an. 60 cm Beton 30 cm Montage der obersten Treppenstufe mit je 3x V007 auf den Winkeln befestigen Montage der Pfostenkappen... - Seite 36 Montage des Fahnenmasts Flechtzaun-Beschlag V086 wechselseitig in den Hilfsriegel 724 einschrauben (Schraublöcher vohrbohren) 4x V086 4335 2x V106 2x V106 2x V106 2x V004 Hinweis: Die Positionen von Rutsche, Fahnenmast und optional 4335 erhältlicher Kletterwand können auch getauscht werden. Bitte beachten Sie hierfür auch die Seite für die Rutsche.
-
Seite 37: Montage Der Fahne
Montage der Fahne 1833 V006 Schnur durch die Befestigungsösen einfädeln die Schnur muss dabei um die Schraube geführt werden Enden strafziehen und mit den Ösen an der Fahne verknoten. 1813 Details A Befestigungsöse von 1813 Schnur von 1813 1833 V006 V006 sitzt unterhalb der Befestigungsöse (am unteren Ende... -
Seite 38: Montage Der Rutsche Und Sicherheitsgriffe
Montage der Rutsche und Sicherheitsgriffe Griffe 1830 mit Schrauben aus dem Griffset befestigen. 2x V007 Hinweis: Die Position von Rutsche, Fahnenmast und optional erhältlicher Kletterwand können getauscht werden. Bitte beachten Sie, dass es dafür notwendig sein kann, die Griffe für die Rutsche innen an den Pfosten zu befestigen. - Seite 39 Montage des Sandkastens Hinweis: sollten Sie ein Unterhaus aufbauen, entfällt die Montage des Sandkastens. Hinweis: sollten Sie einen Verkaufstresen mit Maltafel aufbauen, montieren Sie diesen bitte zuerst und kürzen dann die Sandkastenbretter an der entsprechenden Stelle dafür ein. 8x 4038 11x V010 4243 4371...
-
Seite 40: Montage Der Optionalen Anbauten
Montage der optionalen Anbauten Den Aufbau der optionalen Anbauten wie: • Verkaufstresen mit Maltafel • Kletterwand • Unterhaus entnehmen Sie bitte der gesonderten Aufbauanleitung. Den Aufbau des jeweiligen optionalen Schaukelanbaus entnehmen Sie bitte der gesonderten Aufbauanleitung. Seite 40 von 40...
