Weiche Oberfläche

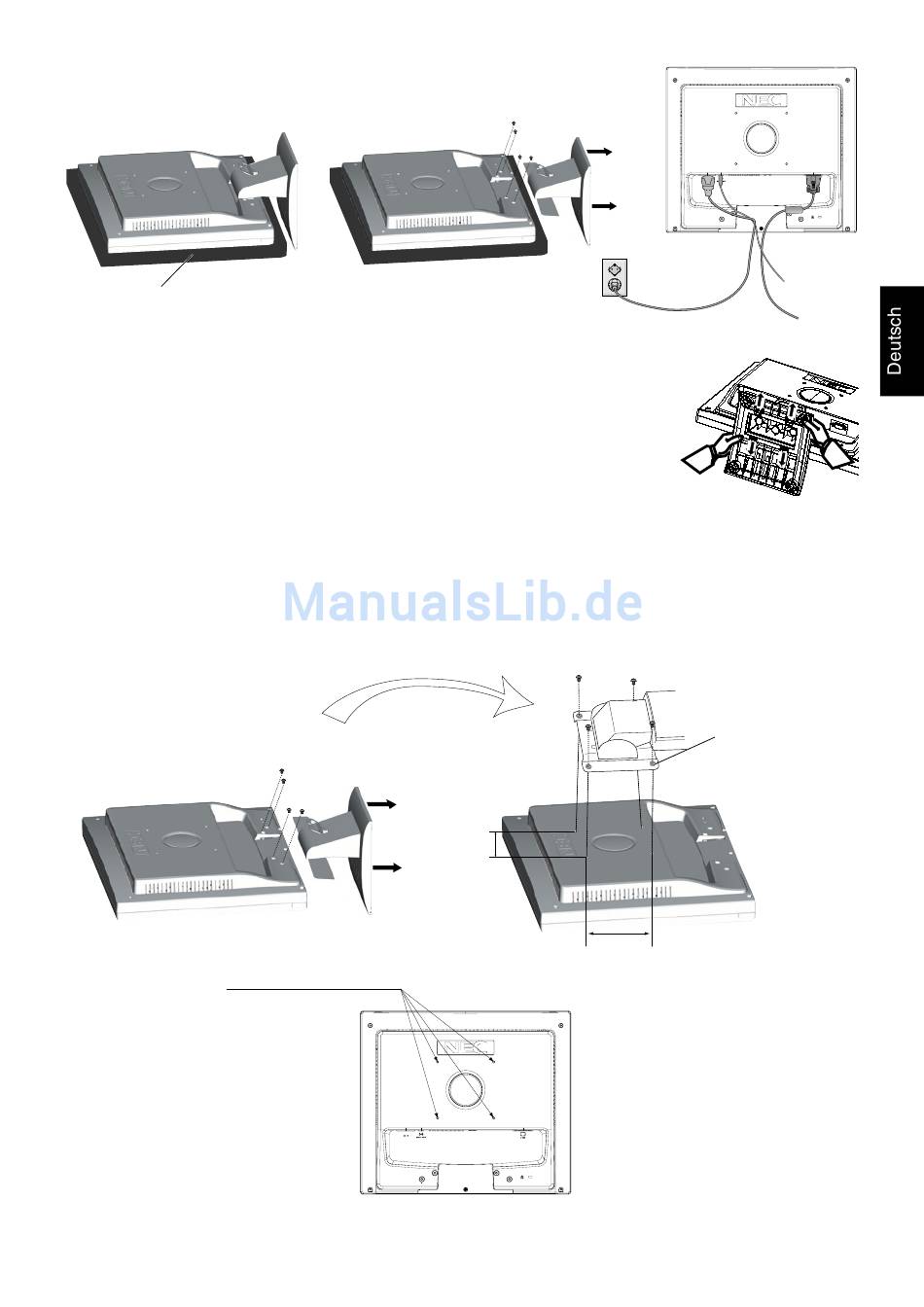

Abbildung R.1
Entfernen des Standfußes
HINWEIS: Entfernen Sie den Standfuß vor dem Versenden des Monitors.
1. Legen Sie den Monitor mit der Vorderseite nach unten auf eine weiche Oberfläche
(Abbildung R.1).
2. Drücken Sie mit den Daumen die unteren Verriegelungen nach oben, um sie zu lösen.
3. Drücken Sie die oberen Verriegelungen nach unten, um sie zu lösen, und ziehen Sie den Monitorfuß heraus.
Befestigen eines Tragarms
Dieser LCD-Monitor kann mit einem Tragarm verwendet werden.
Verwenden Sie die beigefügten Schrauben (4 Stück) für die Montage, wie es in der Abbildung dargestellt ist. Die
Sicherheitsvorschriften verlangen, dass der Monitor an einem Tragarm montiert wird, der für das Gewicht des Monitors
ausreichend stabil ist.
Der LCD-Monitor darf nur auf einem zugelassenen Arm montiert werden, der beispielsweise mit einem GS-Zeichen versehen ist.
Technische Daten
4 SCHRAUBEN (M4)
(maximale Tiefe: 8,5 mm)
Wenn Sie andere
Schrauben verwenden,
prüfen Sie die Tiefe
der Bohrung.
Abbildung R.2
Schrauben anbringen
75 mm (LCD52VM)
100 mm (LCD72VM/
LCD92VM)
Gewicht des LCD-Monitors komplett: 2,9 kg - LCD52VM (max.)
Deutsch-5
75 mm (LCD52VM)
100 mm (LCD72VM/LCD92VM)
4,3 kg - LCD72VM (max.)
5,5 kg - LCD92VM (max.)
Abbildung R.3
Stärke der Halterung
(Arm) 2,0 ~ 3,2 mm
Alle Schrauben
festziehen
