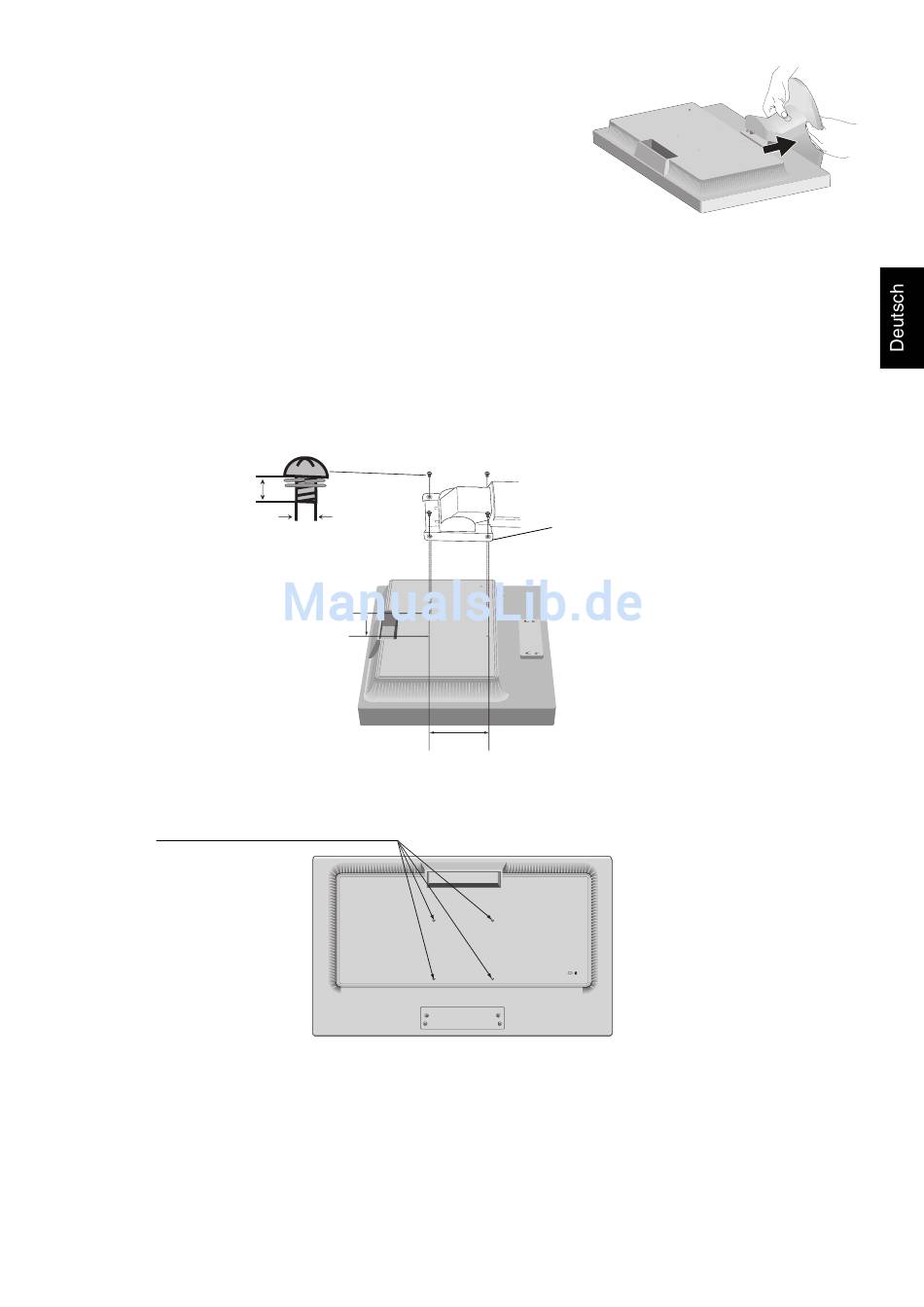

Entfernen des Standfußes
HINWEIS: Entfernen Sie den Standfuß vor dem Versenden des Monitors.
1. Legen Sie den Monitor mit der Vorderseite nach unten auf eine weiche
Oberfl äche (Abbildung R.1).
2. Drücken Sie die Taste zum Entriegeln mit Ihrem Daumen (Abbildung R.4).
3. Halten Sie die Taste gedrückt, und ziehen Sie den Standfuß ab (Abbildung R.4).
Befestigen eines Tragarms
Dieser LCD-Monitor kann mit einem Tragarm verwendet werden.
Verwenden Sie die beigefügten Schrauben (4 Stück) für die Montage, wie es in der Abbildung dargestellt ist. Die
Sicherheitsvorschriften verlangen, dass der Monitor an einem Tragarm montiert wird, der für das Gewicht des Monitors
ausreichend stabil ist.
Vorsicht: Verwenden Sie NUR die Schrauben (4 Stück), die vom Monitorfuß entfernt wurden, oder die angegebenen
Schrauben (Abbildung F.1), um weder den Monitor noch den Monitorfuß zu beschädigen.
Die Sicherheitsvorschriften verlangen, dass der Monitor an einem Tragarm montiert wird, der für das Gewicht des
Monitors ausreichend stabil ist. Der LCD-Monitor sollte nur auf einem zugelassenen Arm montiert werden, der
beispielsweise mit einem TÜV GS-Zeichen versehen ist.
HINWEIS: Ziehen Sie alle Schrauben fest (empfohlene Befestigungskraft: 98 – 137 N•cm).
12 mm
4 x 12 mm mit Federring und
Technische Daten
4 SCHRAUBEN (M4)
(maximale Tiefe: 10 mm)
Wenn Sie andere Schrauben
verwenden, prüfen Sie die
Tiefe der Bohrung.
M4
Federscheibe
100 mm
100 mm
Abbildung F.1
Gewicht des LCD-Monitors komplett: 3,7 kg (max.)
Deutsch-7
Abbildung R.4
Stärke der Halterung
(Arm) 2,0 ~ 3,2 mm
Alle Schrauben festziehen
