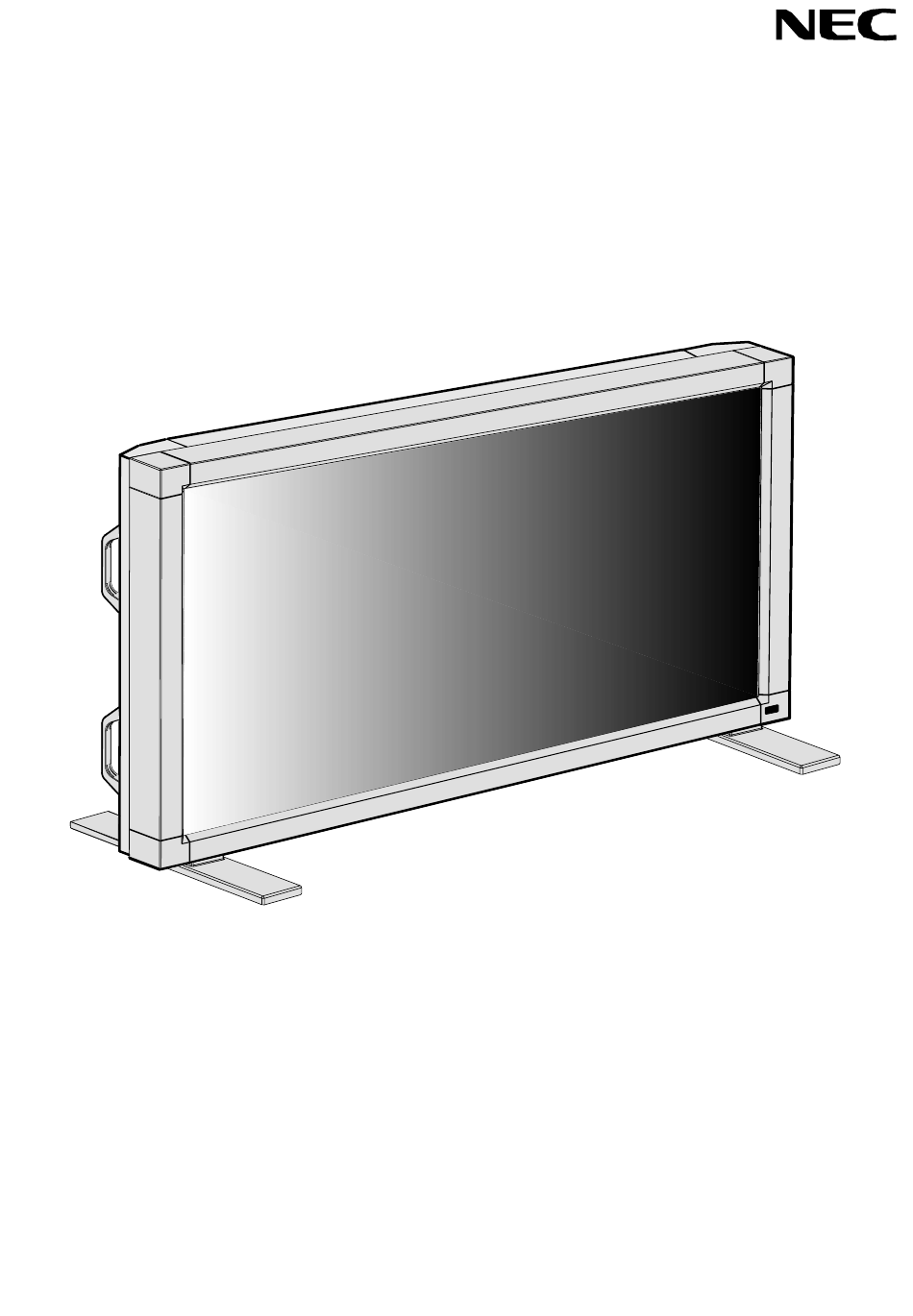

- Seite 1 Bedienerhandbuch MultiSync LCD5710 57" LCD-Farbmonitor Dieser Monitor ist ausschließlich für den Betrieb im Querformat konzipiert. Verwenden Sie ihn nicht im Hochformat. Durch den Betrieb im Hochformat kann der Bildschirm beschädigt werden und der Garantieanspruch für das Produkt erlischt.
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Konformitätserklärung ..........................Deutsch-1 Wichtige Informationen ..........................Deutsch-2 WARNUNG, VORSICHT ..........................Deutsch-2 Erklärung ..............................Deutsch-2 Sicherheitsvorkehrungen, Pflege und Einsatzempfehlungen ............... Deutsch-3 Inhalt der Verpackung ..........................Deutsch-4 Die Teile und ihre Funktionen ........................Deutsch-5 Bedienfeld ............................Deutsch-5 Anschlüsse ............................Deutsch-6 Fernbedienung ........................... Deutsch-7 Reichweite der Fernbedienung ...................... -
Seite 3: Konformitätserklärung
Microsoft und Windows sind eingetragene Marken der Microsoft Corporation. NEC ist eine eingetragene Marke der NEC Corporation. OmniColor ist eine eingetragene Marke der NEC Display Solutions Europe GmbH in den Ländern der EU und der Schweiz. Alle anderen Marken oder eingetragenen Marken sind Eigentum der jeweiligen Unternehmen. -
Seite 4: Wichtige Informationen
Hausmüll entsorgt werden. Dazu gehören auch Monitore und elektrisches Zubehör wie Signal- oder Netzkabel. Wenn Sie Ihr NEC Anzeigegerät entsorgen müssen, befolgen Sie bitte die Richtlinien der örtlichen Behörden, wenden Sie sich an den Händler, bei dem Sie das Gerät gekauft haben, oder verfahren Sie gemäß... -
Seite 5: Sicherheitsvorkehrungen, Pflege Und Einsatzempfehlungen
Flächen, Wagen oder Tische, da der Monitor fallen und Bedienungsanleitung nicht ordnungsgemäß. dabei schwer beschädigt werden könnte. Einsatzempfehlungen • Wenn Sie den MultiSync LCD5710-LCD-Monitor in Europa • Optimale Leistung wird erst nach ca. 20 Minuten mit der Stromversorgung von 220 - 240 V betreiben, sollten Aufwärmzeit erzielt. -
Seite 6: Inhalt Der Verpackung
Inhalt der Verpackung Der Karton* mit Ihrem neuen LCD-Monitor MultiSync LCD5710 sollte folgende Komponenten enthalten: • LCD-Monitor • Band (2 Stück) • Netzkabel • Ferritkern (2 Stück) • Signalkabel • Lautsprecherstecker (1 Satz) (Erforderlich für optionale Lautsprecher) • Bedienungsanleitung •... -
Seite 7: Die Teile Und Ihre Funktionen
Die Teile und ihre Funktionen Bedienfeld EXIT INPUT MUTE Taste position EXIT INPUT MUTE Netzschalter ( ) Taste AB ( ) Schaltet den Monitor ein bzw. aus. Vgl. Seite 18. Aktiviert das OSM-Menü, wenn es deaktiviert ist. Dient als Taste , mit der Sie bei Verwendung des OSM- Menüs die Markierung nach unten zur gewünschten Taste MUTE... -
Seite 8: Anschlüsse
LCD-Monitor von einem RGB-Gerät wie etwa einem angeschlossen werden. Computer aus betreiben. Ausgangsbuchse (OUT): Für den Anschluss mehrerer RGB OUT-Anschluss (BNC) MultiSync LCD5710-Monitore. Ausgang für das Signal von RGB 3. EXTERNEN LAUTSPRECHERANSCHLÜSSE Ausgang für das Audiosignal aus den AUDIO-Buchsen 1, 2 DVD/HD -Anschluss (BNC) oder 3. -
Seite 9: Fernbedienung
Fernbedienung Taste MUTE Schaltet die Stummschaltung ein bzw. aus. Taste VOLUME UP Erhöht die Lautstärke. Taste VOLUME DOWN Reduziert die Lautstärke. Taste PIP (Bild im Bild) Taste ON/OFF: Schaltet zwischen PIP, POP, Parallelmodus (Seitenverhältnis) und Parallelmodus (voll) um. Vgl. Seite 23. Taste INPUT: Dient zur Auswahl des „Bild-im-Bild“- Eingangssignals. -
Seite 10: Reichweite Der Fernbedienung
Reichweite der Fernbedienung Richten Sie die Vorderseite der Fernbedienung bei der Umgang mit der Fernbedienung Tastenbenutzung auf den Fernbedienungssensor des LCD- Monitors. Schützen Sie die Fernbedienung vor starken Stößen. Sie können die Fernbedienung in einem Abstand von etwa Schützen Sie die Fernbedienung vor Wasser oder 7 m von der Vorderseite des Fernbedienungssensors am anderen Flüssigkeiten. -
Seite 11: Einrichten Des Lcd-Monitors
Einrichten des LCD-Monitors • Nehmen Sie leere Batterien sofort heraus, um ein Auslaufen 1. Wählen Sie den Installationsstandort. der Batterien im Batteriefach zu vermeiden. VORSICHT: INSTALLIEREN SIE DEN LCD-MONITOR Vermeiden Sie Kontakt mit Batterieflüssigkeit, da dies zu KEINESFALLS ALLEINE. Hautreizungen führen kann. Die Installation des LCD-Monitors muss von einem HINWEIS: Wenn Sie wissen, dass Sie die Fernbedienung... -
Seite 12: Empfohlene Einstellungen
9. Justieren Sie das Bild. 12. Bei Verwendung externer Lautsprecher (Siehe Seiten 20-28.) Wir empfehlen die für den MultiSync LCD5710 entwickelten Lautsprecher (optional). Nehmen Sie, falls nötig, Änderungen an den Bildeinstellungen Die externen Lautsprecheranschlüsse des MultiSync LCD5710 wie Helligkeit oder Kontrast vor. -
Seite 13: Montage Und Anbringung Von Zubehör Am Lcd-Monitor
Montage und Anbringung von Zubehör am LCD-Monitor Es gibt zwei Möglichkeiten, Montagezubehör am LCD-Monitor 3. Belüftungsanforderungen bei Einbau- anzubringen: Montage Halten Sie die im nachfolgenden Diagramm angegebenen 1. Bei aufrecht stehendem Monitor Abstände zur Umbauung ein, damit die Wärme entweichen kann. 4. -
Seite 14: Anschließen Von Geräten
Anschließen von Geräten Bevor Sie Geräte anschließen: Schalten Sie zunächst alle angeschlossenen Geräte aus, und stellen Sie die Verbindungen her. Ausführliche Hinweise entnehmen Sie den Handbüchern zu den einzelnen Geräteeinheiten. Anschlussübersicht Computer LCD-Monitor DVD-Player Computer Videorekorder Gerät mit digitaler LCD-Monitor (zweiter Monitor) Schnittstelle Anbringen des Ferritkerns Position des Ferritkerns... -
Seite 15: Anschluss Eines Computers
Anschluss eines Computers Wenn Sie Ihren Computer an den LCD-Monitor anschließen, können Sie die Bildschirmanzeige des Computers auf dem Monitor anzeigen. Bei einigen Videokarten und bei einem Pixeltakt über 165 MHz wird das Bild möglicherweise nicht richtig angezeigt. Ihr LCD-Monitor zeigt ein scharfes Bild, indem er das werkseitig voreingestellte Timingsignal automatisch anpasst. <Werkseitig voreingestelltes Signaltiming>... -
Seite 16: Anschluss An Einen Macintosh-Computer
Anschluss an einen Macintosh-Computer Wenn Sie Ihren Macintosh-Computer an den LCD-Monitor anschließen, können Sie die Bildschirmanzeige des Computers auf dem Monitor anzeigen. Manche Grafikkarten oder -treiber zeigen Bilder möglicherweise nicht korrekt an. Anschluss des LCD-Monitors an einen Macintosh-Computer • Um den RGB 2 IN-Anschluss (Mini-D-SUB, 15-polig) am LCD-Monitor für den Anschluss zu nutzen, verwenden Sie das mitgelieferte PC-RGB-Signalkabel (Mini-D-SUB, 15-polig auf Mini-D-SUB, 15-polig). -
Seite 17: Anschluss An Geräte Mit Digitaler Schnittstelle
Anschluss an Geräte mit digitaler Schnittstelle Sie können Geräte anschließen, die mit einer dem DVI-(Digital Visual Interface-) Standard entsprechenden digitalen Schnittstelle ausgestattet sind. Anschluss des LCD-Monitors an einen Computer mit digitalem Ausgang • An den RGB 1 IN-Anschluss kann auch ein DVI-D-Kabel angeschlossen werden. •... -
Seite 18: Anschluss Eines Dvd-Players Mit Component-Ausgang
Anschluss eines DVD-Players mit Component-Ausgang Wenn Sie einen DVD-Player an den LCD-Monitor anschließen, können Sie DVD-Filme anzeigen. Weitere Informationen finden Sie im Benutzerhandbuch zu Ihrem DVD-Player. Anschluss des LCD-Monitors an einen DVD-Player • Um den DVD/HD IN-Anschluss (BNC) am LCD-Monitor zu nutzen, verwenden Sie ein getrennt erhältliches BNC- Anschlusskabel. -
Seite 19: Anschluss Eines Stereoverstärkers
Anschluss eines Stereoverstärkers Sie können einen Stereoverstärker an den LCD-Monitor anschließen. Weitere Informationen finden Sie im Benutzerhandbuch zu Ihrem Verstärker. Anschluss des LCD-Monitors an einen Stereoverstärker • Schalten Sie den LCD-Monitor und den Verstärker erst ein, nachdem Sie das Gerät korrekt angeschlossen haben. •... -
Seite 20: Grundlegende Bedienung
Grundlegende Bedienung Stromversorgung EIN und AUS Wenn der LCD-Monitor eingeschaltet ist, leuchtet die Betriebsanzeige grün. In ausgeschaltetem Zustand leuchtet sie rot. Sie haben die folgenden drei Möglichkeiten, den Monitor ein- und auszuschalten: 1. Sie drücken den Netzschalter. Hinweis: Bevor Sie den Netzschalter drücken, müssen Sie den LCD-Monitor am Hauptnetzschalter einschalten. -
Seite 21: Betriebsanzeige
Betriebsanzeige FULL (VOLLBILD): Anzeige auf dem gesamten Bildschirm. WIDE (BREITBILD): Ausdehnung des 16:9 Letterbox-Signals auf Bildschirmgröße. Status ZOOM (DYNAMIC (DYNAMISCH)): Bilder des Formats 4:3 Stromversorgung EIN Grün werden in nicht linearer Weise auf Bildschirmgröße gestreckt. Stromversorgung AUS (Die Bildränder werden bei der Vergrößerung teilweise Standby-Modus bei Rot an beschnitten.) -
Seite 22: Osm-Steuerungen (On-Screen-Manager)
OSM-Steuerungen (On-Screen-Manager) Drücken Sie auf die Taste Taste SET drücken, um Taste AUF oder AB bzw. PLUS oder Drücken Sie auf die Taste MENU, um das Hauptmenü die getroffene Auswahl MINUS drücken, um die gewünschte MENU oder EXIT, um zu öffnen. Taste AUF oder AB festzulegen. -
Seite 23: Screen (Bildschirm)
Ermöglicht die Einstellung der Tönung des Bildschirms. PICTURE BRIGHTNESS TINT Drücken Sie die Taste +, wenn Hautfarbe eine grünliche CONTRAST TINT SHARPNESS TINT Tönung erhalten soll. COLOR (TÖNUNG) BLACK LEVEL NOISE REDUCTION Drücken Sie die Taste -, wenn Hautfarbe eine violette + -:ADJ EXIT :RETURN... -
Seite 24: Audio
Durch Erhöhen oder Verringern des Werts wird das Bild SCREEN länger bzw. kürzer. H POSITION V RESOLUTION V RESOLUTION V POSITION CLOCK Drücken Sie die Taste +, um die Höhe des angezeigten (VERTIKALE CLOCK PHASE H RESOLUTION V RESOLUTION Bildes zu vergrößern. AUFLÖSUNG) ZOOM MODE + -:ADJ... -
Seite 25: Picture In Picture (Bild Im Bild)
Hauptmenü MAIN MENU PICTURE SCREEN AUDIO PICTURE IN PICTURE (BILD IM BILD) CONFIGURATION 1 CONFIGURATION 2 ADVANCED OPTION :SEL :NEXT EXIT :RETURN MENU :EXIT MENU Untermenü Hiermit wählen Sie die Größe des im „Bild-im-Bild“- PIP SIZE PIP SIZE Modus (BIB) eingefügten Bildes. PIP AUDIO PIP SIZE LARGE... -
Seite 26: Configuration 2 (Konfiguration 2)
Wählen Sie die Funktion BILDSCHIRMSCHONER, um Bildschatten zu vermeiden. GAMMA Bei Aktivierung dieser Funktion wird der Gammawert der Anzeige geändert und fest eingestellt. VENTILATOR: Bei Aktivierung dieser Funktion ist der eingebaute Ventilator immer eingeschaltet. HELLIGKEIT: Bei Aktivierung dieser Funktion wird die CONFIGURATION 1 SCREEN SAVER SCREEN SAVER... - Seite 27 Dient zum Kompensieren der Bildverschlechterung bei Verwendung eines langen Kabels. RGB VERZÖGER Dient zum Anpassen einer jeden Phase der RGB-Signale. PEGEL: 0 - 6 RGB SCHÄRFE Dient zum Anpassen der jeweiligen Performance- Einbußen der RGB-Signale. PEGEL: 0 - 45 CONFIGURATION 2 LONG CABLE MANUAL LONG CABLE LONG CABLE ON/OFF...
-
Seite 28: Advanced Option (Erweiterte Einstellungen)
Videoeingang. CONFIGURATION 2 LONG CABLE ON/OFF MONITOR INFORMATION LONG CABLE MANUAL MONITOR- OSM TURN OFF Die Modell- und die Seriennummer des Monitors. MODEL NAME: INFORMATION OSM LCD5710 OFF TIMER SERIAL: INFORMATION OSM POSITION 12315XXX INPUT DETECT EXIT :RETURN MENU :EXIT MENU... - Seite 29 AUS: Hiermit wird die Filmmodus-Funktion deaktiviert. Dieser Modus ist eher für Quellen wie Broadcasting oder Videorekorder geeignet. Dient zum Festlegen einer Monitor-ID-Nummer, um ADVANCED OPTION MONITOR ID mehrere verkettete MultiSync LCD5710-Monitore per MONITOR ID MONITOR ID IR CONTROL TILE MATRIX ID No.
-
Seite 30: Verbesserung Der Bildschirmlebensdauer
Stunde ausgeschaltet werden, damit der Bildschatten verschwindet. NEC DISPLAY SOLUTIONS empfiehlt die Darstellung von bewegten Bildern und die Aktivierung eines Bildschirmschoners auf allen Anzeigegeräten, wenn sich das Bild längere Zeit nicht verändert. Schalten Sie den Monitor aus, wenn Sie ihn nicht verwenden. - Seite 31 4. Verwenden Sie den "Bildschirmschonermodus" des Monitors. HINWEIS 2: MONITOR-ID und IR-STEUERUNG Sie können bis zu 26 mittels RS-232C verkettete MultiSync LCD5710-Monitore über einen PC oder eine Infrarot-Fernbedienung steuern. 1. Schließen Sie den MultiSync LCD5710 an einen PC an. Verbinden Sie den RS-232C-Steuerungsausgang des PC mit dem RS-232C-Eingang des MultiSync LCD5710.
-
Seite 32: Steuern Des Lcd-Monitors Mittels Rs-232C-Steuerung
Sie einen entsprechenden Adapter. Weitere Informationen erhalten Sie bei Ihrem Händler. * Der RS-232C OUT-Anschluss ist nur für MultiSync LCD5710-Monitore geeignet. Schließen Sie keine anderen Geräte daran an. Für ein einzelnes MultiSync LCD5710 wird die folgende Steuerungssequenz verwendet. Zur Steuerung mehrerer zusammengeschlossener MultiSync LCD5710-Monitore verwenden Sie bitte die erweiterte Steuerung. - Seite 33 3) Steuerungsablauf (1) Der Befehl von einem Computer an den LCD-Monitor wird innerhalb von 400 ms gesendet. (2) Der LCD-Monitor sendet 400 ms* nach Empfang und Ausführung eines Codes einen Rückkehrbefehl. Wenn der Befehl nicht korrekt empfangen wurde, sendet der LCD-Monitor keinen Rückkehrbefehl. (3) Der PC prüft den Befehl und kontrolliert damit, ob der gesendete Befehl ausgeführt wurde.
-
Seite 34: Merkmale Und Funktionen
VESA-Standard (FDMIv1) Montageadapter: Der LCD-Monitor kann an jedem Tragarm oder -bügel montiert werden, der dem VESA-Standard (FDMIv1) entspricht. So können kompatible Montagevorrichtungen von Drittanbietern problemlos verwendet werden. NEC empfiehlt die Verwendung eines Montageadapters, der dem TÜV-GS und/oder dem UL1678-Standard für Nordamerika entspricht. -
Seite 35: Fehlerbehebung
Stunde ausgeschaltet werden, damit der Bildschatten verschwindet. HINWEIS: NEC DISPLAY SOLUTIONS empfiehlt die Darstellung von bewegten Bildern und die Aktivierung eines Bildschirmschoners auf allen Anzeigegeräten, wenn sich das Bild längere Zeit nicht verändert. Schalten Sie den Monitor aus, wenn Sie ihn nicht verwenden. -
Seite 36: Technische Daten
Technische Daten Produktspezifikationen Analoger Eingang Digitaler Eingang LCD-Modul 57" / 145,0 cm Diagonale Pixelabstand: 0,6525 mm Auflösung: 1920 x 1080 Punkte Farbe: Über 16 Millionen Farben (je nach verwendeter Videokarte) Helligkeit: 450 cd/m (Typ.) Kontrastverhältnis: 900:1 Betrachtungswinkel: Oben 89°/ Unten 89°/ Links 89°/ Rechts 89° (typ.) @ CR>10 Designbedingte Betrachtungsentfernung: 1500 mm Frequenz (PC-Eingang) Horizontal: 15,625/15,734 kHz, 31,5 kHz - 91,1 kHz... -
Seite 37: Anbringung An Wand Oder Decke
Tragebügel der VESA-kompatiblen (FDMIv1) Montagemethode konform sein. • NEC empfiehlt dringend, Schrauben der Größe M8 (15 mm + Bügel) zu verwenden. Wenn Sie Schrauben verwenden, die länger als 15mm sind, prüfen Sie die Tiefe der Bohrung. Schraube (Empfohlene Befestigungskraft: 1125 - 1375N•cm) NEC empfiehlt die Verwendung von Montageadaptern, die dem UL1678-Standard für Nordamerika entsprechen. -
Seite 38: Pinbelegung
Pinbelegung 1) Analoger RGB-Eingang (Mini-D-SUB, 15-polig): R G B 2 Pin-Nr. Bezeichnung Videosignal Rot Videosignal Grün Videosignal Blau Mini-D-SUB, 15-polig DDC-GND Rot-GND Grün-GND Blau-GND +5V (DDC) SYNC-GND DDC-SDA H-SYNC V-SYNC DDC-SCL 2) S-VIDEO-Eingang: V I D E O Pin-Nr. Bezeichnung Y (Luminiszenz) C (Sättigung) 3) Digitaler RGB-Eingang (DVI-D): R G B 1...
