Weiche Oberfläche

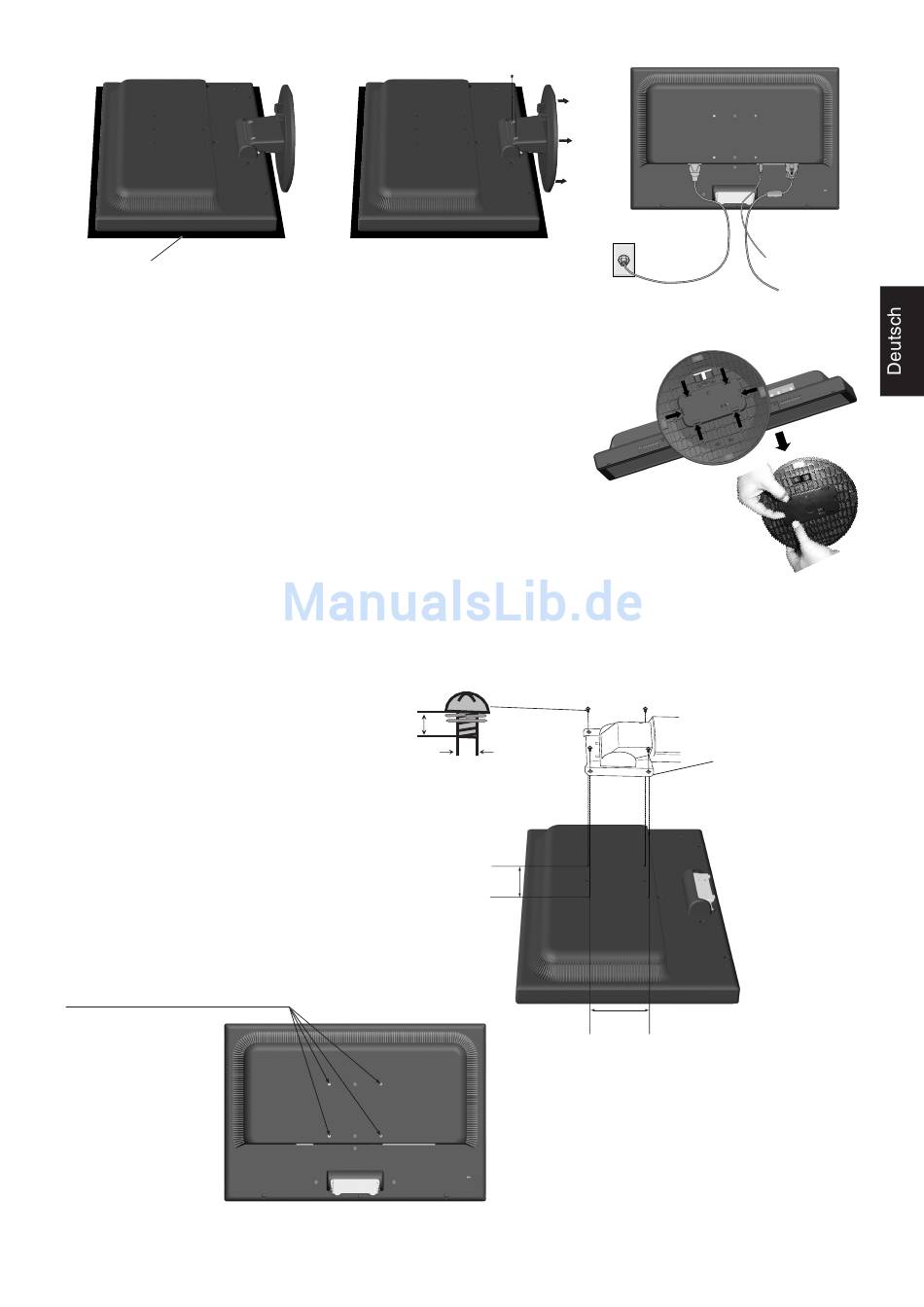

Abbildung R.1
Entfernen des Standfußes
HINWEIS: Entfernen Sie den Standfuß vor dem Versenden des Monitors.
1. Legen Sie den Monitor mit der Vorderseite nach unten auf eine weiche Oberfläche
(Abbildung R.1).
2. Drücken Sie mit Ihren Fingern gleichzeitig auf die 3 Verriegelungen entweder
auf der rechten oder auf der linken Seite, um den Fuß zu lösen.
3. Drücken Sie mit Ihren Fingern gleichzeitig auf die 3 Verriegelungen auf
der anderen Seite, um den Fuß zu lösen.
4. Ziehen Sie den gelösten Fuß heraus.
Befestigen eines Tragarms
Dieser LCD-Monitor kann mit einem Tragarm verwendet werden.
Verwenden Sie die beigefügten Schrauben (4 Stück) für die Montage, wie es in der Abbildung dargestellt ist. Die
Sicherheitsvorschriften verlangen, dass der Monitor an einem Tragarm montiert wird, der für das Gewicht des Monitors
ausreichend stabil ist.
Der LCD-Monitor darf nur auf einem zugelassenen Arm montiert werden, der beispielsweise mit einem GS-Zeichen versehen ist.
HINWEIS: Der Montagefuß entspricht der UL-Zertifizierung und sollte einer Last von mindestens 19 kg (AS191WM),
21 kg (AS221WM) standhalten.
Technische Daten
4 SCHRAUBEN (M4)
(maximale Tiefe: 10 mm)
Wenn Sie andere
Schrauben verwenden,
prüfen Sie die Tiefe der
Bohrung.
Gewicht des LCD-Monitors komplett: AS191WM: 4,3 kg (max.)
Abbildung R.2
12 mm
M4
4 x 12 mm mit Federring und
Federscheibe
100 mm
AS221WM: 4,9 kg (max.)
Deutsch-7
Abbildung R.3
Verriegelungen
Stärke der Halterung
(Arm) 2,0 ~ 3,2 mm
Alle Schrauben festziehen
100 mm
