Installationsbeispiele

Die Entfernung zwischen Objektiv und Leinwand hängt vom installierten Objektiv, der Art des Eingangssignals oder der
Größe des projizierten Bilds ab. Ermitteln Sie die optimale horizontale Leinwandgröße anhand der Tabellen auf Seiten 16
bis 17, um die Projektionsentfernung festzulegen.
Die Projektionsentfernungstabelle eines optionalen Objektivs, das unten nicht aufgeführt ist, entnehmen Sie bitte der
Montageanleitung des betreffenden Objektivs.

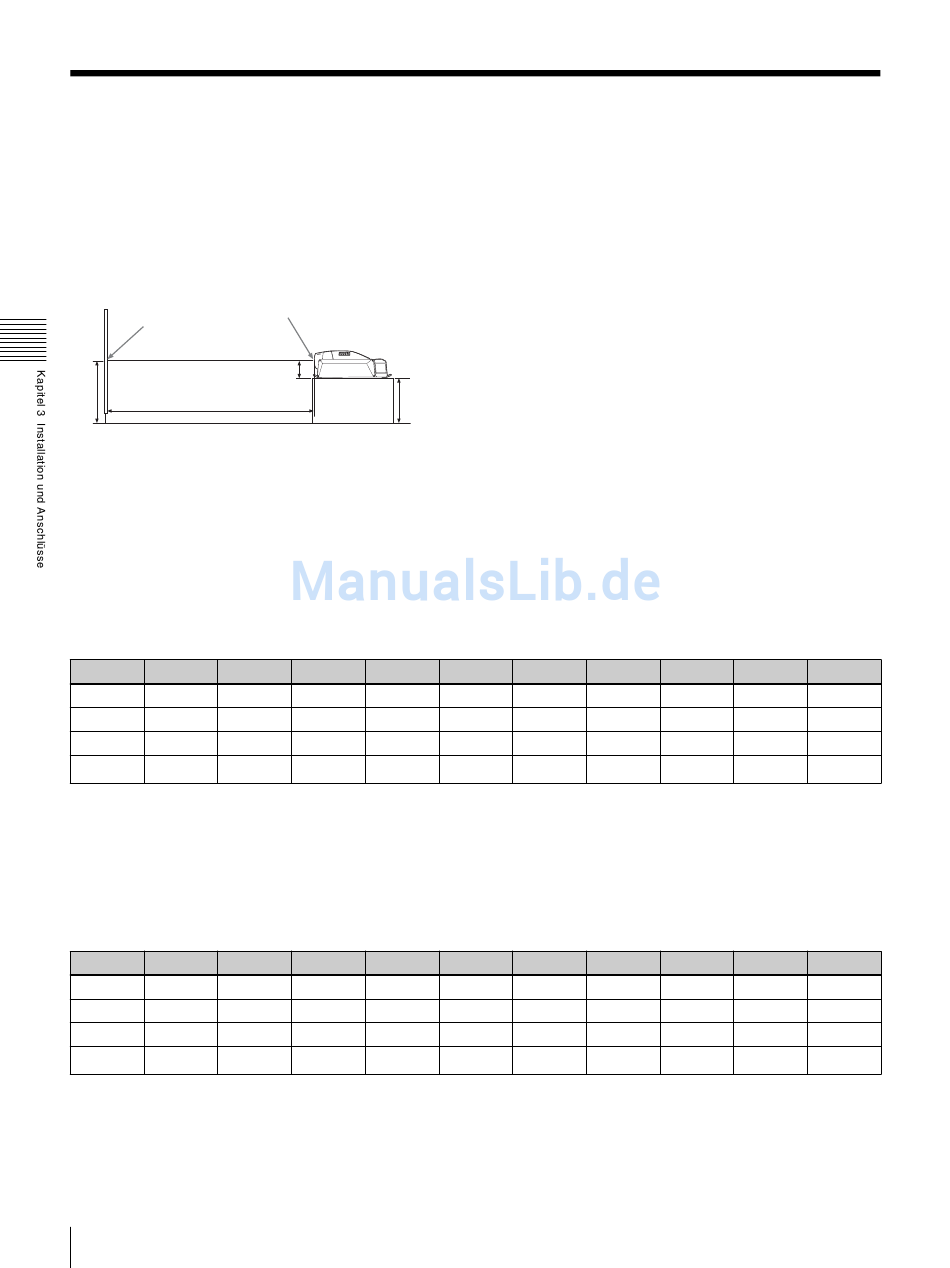

Leinwand
Leinwandmitte
B
Die Buchstaben in den Tabellen und Berechnungsformeln kennzeichnen die folgenden Maße:
W: Leinwandbreite
L(min): Minimale Entfernung zwischen Objektivmitte und Leinwand
L(max): Maximale Entfernung zwischen Objektivmitte und Leinwand
H: Leinwandhöhe (abweichend vom Seitenverhältnis des projizierten Bilds)

Verwendung des Projektionsobjektivs LKRL-Z115

Wenn ein 4096-Pixel-Bild (4K × 2K) mit der Maximalzahl der horizontalen Bildelemente projiziert wird
Ermitteln Sie die Projektionsentfernung (L) nach der Leinwandbreite (W) in der Tabelle.
W 4500
L(min) 6554
L(max) 8056
H1* 2373
** 1883
H2
L(min) = (W – 79,67) / 0,67446
H1 = W × 0,527344
* Leinwandhöhe bei Projektion eines 4096 × 2160-Pixel-Bilds (4K volle Leinwand).
**Leinwandhöhe bei Projektion eines 4096 × 1706-Pixel-Bilds (Seitenverhältnis 2,40:1).
Wenn ein 3840-Pixel-Bild (Seitenverhältnis 16:9) mit der Maximalzahl der horizontalen Bildelemente
projiziert wird
Ermitteln Sie die Projektionsentfernung (L) nach der Leinwandbreite (W) in der Tabelle.
W 4500
L(min) 7001
L(max) 8600
H* 2531
** 2432
H2
L (min) = (W – 73,94) / 0,63223
H1 = W × 0,562500
* Leinwandhöhe bei Projektion eines 3840 × 2160-Pixel-Bilds (Seitenverhältnis 16:9).
**Leinwandhöhe bei Projektion eines 3840 × 2075-Pixel-Bilds (Seitenverhältnis 1,85:1).
16
Installationsbeispiele
Objektivmitte
310 mm
A
L
5000 6000 7000
7295 8778 10261
8964 10780 12596
2637 3164 3691
2092 2510 2929
L(max) = (W – 63,762) / 0,55067
H2 = W × 0,416504
5000 6000 7000
7791 9373 10955
9568 11505 13442
2813 3375 3938
2703 3243 3784
L (max) = (W – 59,873) / 0,51629
H2 = W × 0,540365
A:Abstand zwischen dem Boden und den Projektorfüßen
A = B – 310 mm
B: Abstand zwischen dem Boden und der Leinwandmitte
8000 9000 10000
11743 13226 14709
14412 16228 18044
4219 4746 5273
3347 3766 4184
8000 9000 10000
12537 14118 15700
15379 17316 19253
4500 5063 5625
4324 4865 5405
Einheit: mm
12000 14000 16000
17674 20639 23605
21676 25308 28940
6328 7383 8438
5021 5858 6695
Einheit: mm
12000 14000 16000
18863 22027 25190
23127 27000 30874
6750 7875 9000
6486 7568 8649
