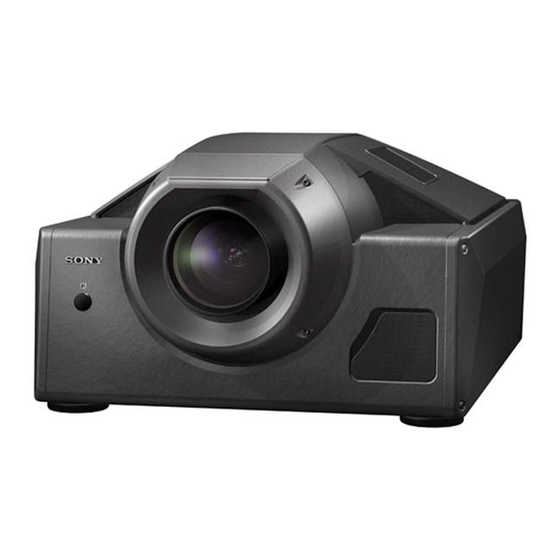

Sony SRX-R110 Installationsanleitung

Vorschau ausblenden

Seite von 71

/ 71
Inhalt
Inhaltsverzeichnis
Lesezeichen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen

Indice analitico

Gamma 23

H Shift 23

Accessori opzionali 5

H Size 23

Board 21, 23

I/P Mode 22

Impostazione del proiettore 10

Input Source 21

INSTALLATION 25

Collegamenti

Installazione del proiettore 14

alimentazione 9

Installazione delle sedi per lampada 6

apparecchiature componente/

INTERPOLATION 26

video GBR 19

apparecchiature HD-SDI 18

computer 19

Color 23

LAMP POWER 24

Color Space 23

LAMP SELECT 25

COLOR SPACE CONVERTER 27

LAMP TIMER RESET 26

Color Temp 23

LENS CONTROL 24

Correzione delle caratteristiche dei

colori 27

Mail Report 11

MEDIA BLOCK 25

Date & Time 10

Memorizzazione delle

Dimensioni 34

impostazioni 20

Dot Phase 23

Messaggi di errore 31

Montaggio dell'obiettivo 6

Montaggio della scheda di ingresso 8

ELECTRIC V SHIFT FUNCTION 24

Esempi di installazione

Tabella della distanza di

Network 11

proiezione 16

Obiettivo di proiezione 6

Finestra COLOR/FRAME 23

Owner Information 10

Finestra Control Function Menu 20

Finestra INSTALLATION 24

Finestra SERVICE 26

PC Communication 12

Finestra SETTING 10

Precauzioni 4

Finestra STATUS MESSAGE 31

PROGRESSIVE DISPLAY

Focus 24

MODE 24

Frame Adjust 23

Proiezione

FUNCTION 1-7 20

Immagine di 2880 pixel 15

Immagine di 3840 pixel 14

Printed on 100% recycled paper.

Sony Corporation

Printed in Japan

Immagine di 4096 pixel

(4K × 2K) 14

REGISTRATION ADJUST 26

Regolazione

immagine 22

messa a fuoco 24

spostamento dell'obiettivo 24

zoom 24

Regolazioni e impostazioni con SRX

Controller 20

Ripristino delle impostazioni 20

Scheda di ingresso 8

Shift 24

Signal Adjust 22

Signal Info 22

SNMP 12

Sostituire la lampada 30

Spazio di lavoro necessario per

installazione e manutenzione 34

SQUEEZE 24

STATUS MESSAGE

CONTRAST 27

TEST PATTERN 25

V Shift 23

VERSION INFORMATION 27

Vita utile della lampada 30

WHITE BALANCE 26

Zoom 24

SR Projector

Installationsanleitung für Händler ____________________________

Manuale d'installazione per i rivenditori _______________________

WARNUNG

Diese Anleitung ist nur für qualifiziertes Wartungspersonal vorgesehen.

Um Stromschlag-, Brand- oder Verletzungsgefahr zu reduzieren, führen Sie keine

anderen Wartungsarbeiten außer den in der Bedienungsanleitung enthaltenen durch,

wenn Sie nicht dazu qualifiziert sind. Überlassen Sie alle Wartungsarbeiten

qualifiziertem Wartungspersonal.

AVVERTENZA

Questo manuale è destinato unicamente a personale di manutenzione qualificato.

Per ridurre il rischio di elettrocuzione, incendio o infortunio, non eseguire operazioni

di manutenzione diverse da quelle comprese nel manuale di istruzioni per le quali non

si è qualificati. Affidare tutte le attività di manutenzione a personale di manutenzione

qualificato.

SRX-R110

SRX-R105

3-872-932-24 (1)

Inhaltsverzeichnis

Kapitel

Inhaltszusammenfassung für Sony SRX-R110

Seite 1 Finestra STATUS MESSAGE 31 PROGRESSIVE DISPLAY Focus 24 MODE 24 Frame Adjust 23 Proiezione FUNCTION 1-7 20 Immagine di 2880 pixel 15 Immagine di 3840 pixel 14 SRX-R110 Printed on 100% recycled paper. SRX-R105 Sony Corporation Printed in Japan © 2005 Sony Corporation...
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Kapitel 1 Überblick Vorsichtsmaßnahmen ..............4 Info zum Sonderzubehör..............5 Kapitel 2 Vorbereitungen Installieren der Lampengehäuse............ 6 Anschließen des Objektivs ............. 6 Verwendung der optionalen Eingangskarten ....... 8 Anschließen der Stromversorgung..........9 Einrichten des Projektors ............. 10 Anzeigen des Fensters SETTING ............10 Owner Information ................
Seite 3 Kapitel 4 Justierungen und Einstellungen mit SRX Controller Anzeigen des Fensters Control Function Menu ......20 Fenster PICTURE CONTROL ............21 Board ....................21 Input Source ..................21 Signal Info (Informationen)..............22 Signal Adjust ..................22 Fenster COLOR/FRAME ..............23 Board ....................
Seite 4: Kapitel 1 Überblick
Info zur Sicherheit • Betreiben Sie das Gerät mit 200 – 240 V AC, 50/60 Hz Info zur Installation (SRX-R110) bzw. 100 – 240 V AC, 50/60 Hz (SRX- • Sorgen Sie für ausreichende Luftzirkulation, um einen R105). internen Wärmestau zu vermeiden. Stellen Sie das Gerät •...
Seite 5: Info Zum Sonderzubehör
Der Luftstrom durch diese Öffnungen darf nicht blockiert Lampengehäuse oder durch in der Nähe abgestellte Gegenstände behindert • LKRX-B110: Projektionslampengehäuse für SRX-R110 werden, weil es sonst zu einem internen Wärmestau • LKRX-B105: Projektionslampengehäuse für SRX-R105 kommen kann, der eine Verschlechterung der Bildqualität oder Beschädigung des Projektors zur Folge haben kann.
Seite 6: Kapitel 2 Vorbereitungen
Je nach dem Modell müssen Sie die optionalen Die nachstehende Beschreibung erläutert das Lampengehäuse in den Projektor installieren. Anschlussverfahren der folgenden Objektive an den • LKRX-B110: Projektionslampengehäuse für SRX-R110 Projektor. • LKRX-B105: Projektionslampengehäuse für SRX-R105 • LKRL-Z115: 1,48- bis 1,81-fach-Zoomobjektiv •...
Seite 7 Halten Sie das Objektiv mit beiden Händen, richten Sie die Löcher des Objektivs auf die Haltestifte am Projektor aus, und führen Sie dann das Objektiv gerade in die Objektivhalterung ein. Haltestifte Steckverbinder am Projektor Steckverbinder am Objektiv Bringen Sie die Objektivhaube wieder an, und befestigen Sie sie mit den vier Schrauben.
Seite 8: Verwendung Der Optionalen Eingangskarten
Buchsen an der Karte LKRI-003 Verwendung der optionalen Eingangskarten LINK A LINK B Besorgen Sie sich je nach Ihren Systemanforderungen eine oder mehrere der unten genannten optionalen a Buchsen LINK A/LINK B IN (HD-SDI-Eingang) Eingangskarten, und setzen Sie sie in die Eingangskarten- Steckplätze auf der linken Seite des Projektors ein.
Seite 9: Anschließen Der Stromversorgung
Führen Sie das Netzkabel durch die Öffnung unterhalb Anschließen der der Klemme ein, und ziehen Sie die Schraube für jede Leitung an, wie in der Abbildung gezeigt. Stromversorgung Verwenden Sie ein Netzkabel, das 8AWG, 250 V, 40 A oder höher unterstützt. Führen Sie die folgenden Schritte aus, um das Dreileiter- Netzkabel an die Wechselstromeingangs-Klemme auf der linken Seite des Projektors anzuschließen.
Seite 10: Einrichten Des Projektors
Owner Information Einrichten des Projektors Das Fenster Owner Information dient zur Eingabe von Informationen über diesen Projektor. Nachdem Sie die mitgelieferte Software SRX Controller zur Steuerung des Projektors auf einem Computer installiert haben, rufen Sie das Fenster Control Function Menu auf, öffnen Sie das Fenster SETTING, und stellen Sie die Funktionen des Projektors ein.
Seite 11: Network
Date/Time Mail Report Durch Anklicken von im Datumstextfeld wird ein Kalender angezeigt. Stellen Sie das aktuelle Datum Das Fenster Mail Report dient zur Einstellung der E-Mail- mithilfe des Kalenders ein. Sendefunktion, um die Betriebszeit der Projektionslampen Um die aktuelle Uhrzeit einzustellen, klicken Sie auf die oder die Betriebsstunden des Projektors zu Stunde oder Minute im Uhrzeittextfeld, und nehmen Sie Wartungszwecken an die voreingestellten E-Mail-...
Seite 12: Pc Communication
POP3 Server: Geben Sie den POP3-Servernamen : Dient zum Registrieren der eingegebenen IP-Adresse oder die IP-Adresse des POP3-Servers ein. in der Liste. Account Name: Geben Sie den Benutzernamen für : Dient zum Löschen der registrierten IP-Adresse von der Liste. die Anmeldung beim POP3-Server ein. Password: Geben Sie das Benutzerpasswort für die List box: Zeigt die registrierten IP-Adressen der Hosts an, Anmeldung beim POP3-Server ein.
Seite 13 Community: Dient zum Auswählen und Bearbeiten des Gemeinschaftsnamens. Add button: Klicken Sie auf diese Schaltfläche, um den ausgewählten Gemeinschaftsnamen hinzuzufügen. Edit button: Klicken Sie auf diese Schaltfläche, um den Bearbeitungsmodus für Attribute der gewählten Gemeinschaft zu aktivieren. Remove button: Klicken Sie auf diese Schaltfläche, um die ausgewählte Gemeinschaft zu entfernen.
Seite 14: Kapitel 3 Installation Und Anschlüsse
Installation und Anschlüsse Kapitel Info zum Projektionsmodus Installieren des Das auf die Leinwand projizierte Bild hängt von der Projektors Signaleingabe ab, wie unten dargestellt. Wenn ein 4096-Pixel-Bild (4K × 2K) mit der Vor der Installation Maximalzahl der horizontalen Bildelemente projiziert wird Installieren Sie den Projektor so, dass die Objektivmitte zwischen der Unter- und Oberkante der Leinwand liegt.
Seite 15 Wenn ein 2880-Pixel-Bild (Seitenverhältnis 4:3) mit der Maximalzahl der horizontalen Bildelemente projiziert wird Schwarze Balken werden auf der rechten und linken Seite angezeigt. 2880 Pixel Installieren des Projektors...
Seite 16: Installationsbeispiele
Installationsbeispiele Die Entfernung zwischen Objektiv und Leinwand hängt vom installierten Objektiv, der Art des Eingangssignals oder der Größe des projizierten Bilds ab. Ermitteln Sie die optimale horizontale Leinwandgröße anhand der Tabellen auf Seiten 16 bis 17, um die Projektionsentfernung festzulegen. Die Projektionsentfernungstabelle eines optionalen Objektivs, das unten nicht aufgeführt ist, entnehmen Sie bitte der Montageanleitung des betreffenden Objektivs.
Seite 17: Verwendung Des Projektionsobjektivs Lkrl-Z140
Wenn ein 2880-Pixel-Bild (Seitenverhältnis 4:3) mit der Maximalzahl der horizontalen Bildelemente projiziert wird Ermitteln Sie die Projektionsentfernung (L) nach der Leinwandbreite (W) in der Tabelle. Einheit: mm 3500 4000 4500 5000 6000 7000 8000 9000 10000 12000 L(min) 7271 8326 9381 10436 12547...
Seite 18: Anschließen Des Projektors
Bildsignale verschlechtern. Ziehen Sie beim Abtrennen eines Kabels am Stecker, nicht am Kabel selbst. • Wenn Sie eine optionale Eingangskarte installieren Linke Seite wollen, konsultieren Sie Ihren Sony-Händler. Schlagen Sie auch in der Bedienungsanleitung des anzuschließenden Gerätes nach. INTER LOCK ETHERNET...
Seite 19: Anschließen Eines Gerätes Mit Komponenten-/Video-Gbr-Ausgang
Anschließen eines Gerätes mit Anschließen eines Computers Komponenten-/Video-GBR-Ausgang Installieren Sie die optionale analoge Eingangskarte LKRI-001 in einen freien Eingangskarten-Steckplatz des Installieren Sie die optionale analoge Eingangskarte Projektors, und schließen Sie einen Computer an. LKRI-001 in einen freien Eingangskarten-Steckplatz des Projektors, und schließen Sie einen DVD-Recorder/Player oder ein analoges Videogerät mit Komponentenausgang, oder ein High-Definition-Gerät mit Video-GBR-Ausgang Linke Seite...
Seite 20: Kapitel 4 Justierungen Und Einstellungen Mit Srx Controller
Justierungen und Einstellungen mit SRX Controller Kapitel Klicken Sie auf eine der Schaltflächen PICTURE Anzeigen des Fensters CONTROL, COLOR/FRAME und INSTALLATION, um das gewünschte Steuerfenster anzuzeigen. Control Function Menu Einzelheiten zum jeweiligen Einstellungsfenster finden Sie auf den betreffenden Fensterseiten. Wenn Sie den mitgelieferten SRX Controller auf einem So kehren Sie zum Browser Screen zurück Computer installieren, können Sie die Bildeinstellungen, Eingangssignal-Einstellungen, Installationseinstellungen...
Seite 21: Info Zu Nicht Einstellbaren Posten
Hinweis Fenster PICTURE Wenn Sie eines der Optionsfelder FUNCTION anklicken, CONTROL um auf eine andere FUNCTION-Einstellung umzuschalten, wird das Bild bis zu etwa 10 Sekunden lang unterbrochen. Das Bild mit der gewählten FUNCTION- Einstellung erscheint dann auf der Leinwand. Das Fenster PICTURE CONTROL dient zur Wahl der Eingangssignalquelle oder zum Einstellen der Einzelheiten zu den registrierbaren Posten finden Sie in Bildqualität.
Seite 22: Signal Info (Informationen)
Bei Wahl von „RGB“ oder „YPbPr“ erfolgt die Color: Dient zum Einstellen der Farbsättigung. Je höher Abbildung so, dass HD-SDI-Signaldatenwerte* von der Wert, desto größer die Sättigung. 64 bis 940 in die Videopegel von 0 bis 100 % Sharpness: Dient zum Einstellen der Bildschärfe. Je höher der Wert, desto schärfer das Bild.
Seite 23: Fenster Color/Frame
als dem von „DCDM“, wie z.B. ein 12-Bit-XYZ- Fenster COLOR/FRAME Signal, projizieren. Color Temp (Temperatur): Dient zur Wahl der Farbtemperatur unter „DCI W/P“, „6500“, „CUSTOM1“, „CUSTOM2“, „CUSTOM3“ und Das Fenster COLOR/FRAME dient zum Einstellen des „CUSTOM4“. „DCI W/P“ ist werksseitig unter Eingangssignals.
Seite 24: Fenster Installation
- Wenn der optionale Medienblock LMT-100 an den Fenster INSTALLATION Projektor angeschlossen ist • Wenn diese Funktion für Vierfach-Projektionsmodus verwendet wird, müssen alle projizierten Signale miteinander synchronisiert werden. Falls sie nicht Das Fenster INSTALLATION dient zum Einstellen des synchronisiert sind, wird das Bild nicht korrekt projizierten Bilds, zum Ändern der Lampenleistung usw.
Seite 25: Media Block
sich die beiden Lampen abwechselnd im Intervall der Hinweis angegebenen Stunden ein. Häufiges Umschalten der Lampenleistung kann zu einer Manual Lamp Select Mode Verkürzung der Lampenlebensdauer führen. Die Sie können die zu verwendende Lampe angeben, Verwendung der definierten Lampenleistung wird indem Sie das Optionsfeld Lamp A oder Lamp B empfohlen.
Seite 26: Fenster Service
H: Die Bildelemente werden horizontal verschoben. Wenn Sie auf die Schaltfläche R oder Fenster SERVICE klicken, können Sie ein rotes Bildelement um bis zu jeweils zwei Elemente nach rechts oder links verschieben. Das Fenster SERVICE wird für Einstellungen durch Wenn Sie auf die Schaltfläche B oder qualifiziertes Wartungspersonal verwendet.
Seite 27: Status Message Contrast
STATUS MESSAGE CONTRAST Korrigieren der Dient zur Einstellung des Kontrasts des Fensters STATUS Farbeigenschaften MESSAGE auf der linken Seite des Projektors. (Farbraum-Konverter) COLOR SPACE CONVERTER Die Farbeigenschaften des Projektors können korrigiert Die Farbeigenschaften des Projektors können für jeden werden, nachdem die Messung seiner Luminanz, seines Farbraum, „709“...
Seite 28 1 Nehmen Sie mithilfe des Lichtfarbmessgeräts eine Öffnen Sie das Fenster SERVICE (Seite 26), und Messung der Luminanz in der Bildmitte vor. stellen Sie den Weißpunkt des Projektors mithilfe der 2 Öffnen Sie das Fenster INSTALLATION Schaltflächen „Gain R“ und „Gain B“ unter (Seite 24), und stellen Sie die Luminanz mithilfe „WHITE BALANCE“...
Seite 29 Hinweis Die korrigierten Werte und die Sollwerte stimmen möglicherweise aufgrund solcher Elemente wie die Genauigkeit des Lichtfarbmessgeräts nicht überein. Setzen Sie „Contrast“ und „Brightness“ unter „Signal Adjust“ (Seite 22) im Fenster PICTURE CONTROL unbedingt auf 90 bzw. 50, sodass die korrigierten Farbeigenschaften das angezeigte Bild beeinflussen können.
Seite 30: Eingangssignale Und Justierungs-/Einstellungsposten
Eingangssignale und Justierungs-/ Einstellungsposten Manche Posten unter „Signal Adjust“ im Fenster PICTURE CONTROL und „Frame Adjust“ im Fenster COLOR/FRAME werden je nach den Eingangssignalen nicht justiert oder eingestellt. Posten, die je nach dem Eingangssignal nicht eingestellt werden können, werden nicht im Fenster angezeigt. Signal Adjust Eingangssignal Posten...
Seite 31: Lampenlebensdauer
Kapitel Lampenlebensdauer Die empfohlene Zeit zum Auswechseln der Projektionslampe ist wie folgt: SRX-R110: ca. 800 Stunden SRX-R105: ca. 1.000 Stunden Die Balkenanzeigen „Lamp A“ und „Lamp B“ im Fenster Control Function Menu werden rot, wenn sich der empfohlene Auswechselzeitpunkt nähert. Die Prozentzahl gibt die Benutzungszeit vor der empfohlenen Auswechselzeit an.
Seite 32: Fehlermeldungen
Fehlermeldungen Die Fehlermeldungen werden im Fenster STATUS MESSAGE auf der linken Seite des Projektors und im Fehlermeldungsfeld von SRX Controller angezeigt. Falls zwei oder mehr Meldungen vorhanden sind, wechselt die Meldungsanzeige alle 5 Sekunden. Fehlermeldungen Bedeutung Abhilfemaßnahme INPUT-A POWER ALERT Störung der Stromversorgung der Die Karte INPUT A auswechseln.
Seite 33 Fehlermeldungen Bedeutung Abhilfemaßnahme LAMP_B TEMPERATURE ALERT Die Temperatur der Lamp B ist zu Die Einlass-Lüftungsöffnungen des Projektors hoch, oder Unterbrechung oder sind möglicherweise blockiert. Prüfen, ob der Störung im Kabel. Projektor korrekt installiert ist. LAMP_A HOUSE DETACHED Das Projektionslampengehäuse der Die Befestigungsschraube am Lamp A ist losgelöst, oder Projektionslampengehäuse der Lamp A oder das...
Seite 34 Fehlermeldungen Bedeutung Abhilfemaßnahme PS FAN FAILURE Störung des Lüfters für den PS- Prüfen Sie, ob der Lüfter am Oberteil des PS- Konverter, oder Unterbrechung oder Konverters korrekt an die SY-Platine Störung im Kabel angeschlossen ist, oder ersetzen Sie den Lüfter durch einen neuen.
Seite 35: Abmessungen
Draufsicht Abmessungen Notwendiger Abstand für Installation und Wartung Halten Sie bei der Installation ausreichenden Abstand für Wartungsarbeiten um den Projektor ein. Installieren Sie den Projektor unter Berücksichtigung der nachstehenden Abmessungen. Außerdem muss genügend Freiraum um die Ein- und Auslass-Lüftungsöffnungen des Projektors eingehalten werden, um eine Blockierung zu verhüten.
Seite 36: Angezeigte Bildgröße Im Mehrfach-Projektionsmodus
Angezeigte Bildgröße im Mehrfach-Projektionsmodus Einheit: Pixel Projek- tionsmodus Vollformat Zweifachprojektion Vierfachprojektion Horizontale Vertikale Horizontale Vertikale Horizontale Vertikale Signaltyp Größe Größe Größe Größe Größe Größe VIDEO60 2880 2156 2003 1499 1440 1078 VIDEO50 2880 2146 2003 1504 1440 1073 2849 2137 2048 1536 1432...
Seite 37: Index
Index H Shift 23 REGISTRATION ADJUST 26 H Size 23 Registrieren der Einstellungen 20 Rücksetzen der Einstellungen 20 Abmessungen 35 I/P Mode 22 Anbringen der Eingangskarte 8 Input Source 21 Shift 24 Anschließen des Objektivs 6 INSTALLATION 25 Signal Adjust 22 Anschlüsse Installationsbeispiele Signal Info 22...
