Prüfpunkte während der ACP 5-
Installation
• Die Anzahl von PI485, die an eine RS-485-
Kommunikationslinie angeschlossen sind.
Die ACP 5 bietet 4 RS-485 Ports für den
Inneneinheit-Anschluss (CH 1~4).
Bis zu 16 PI485 Außeneinheiten können an
einen RS-485 Port angeschlossen werden und
bis zu 31 PI485 SINGLE/ERV.
• Die Anzahl der Inneneinheiten, die an eine ACP
5 angeschlossen werden können
An eine ACP 5 können bis zu 256
Inneneinheiten angeschlossen werden. Mit
ACS I/O Stellwerk, können Sie 128 Innengeräte
und 16 I/O Module anschließen. Mit dem Chiller
Stellwerk, können Sie 128 Innengeräte und 10
Kühleinheiten zu verbinden.
Wenn eine große Anzahl von Innengeräten
angeschlossen werden soll, muss der
Außengeräteanschluss in entsprechende BUS-
Formen von CH1 bis CH4 unterteilt werden.
Beim Anschluss von bis zu 64 Innengeräten
pro RS-485-Anschluss wird eine optimale
Leistung erzielt.

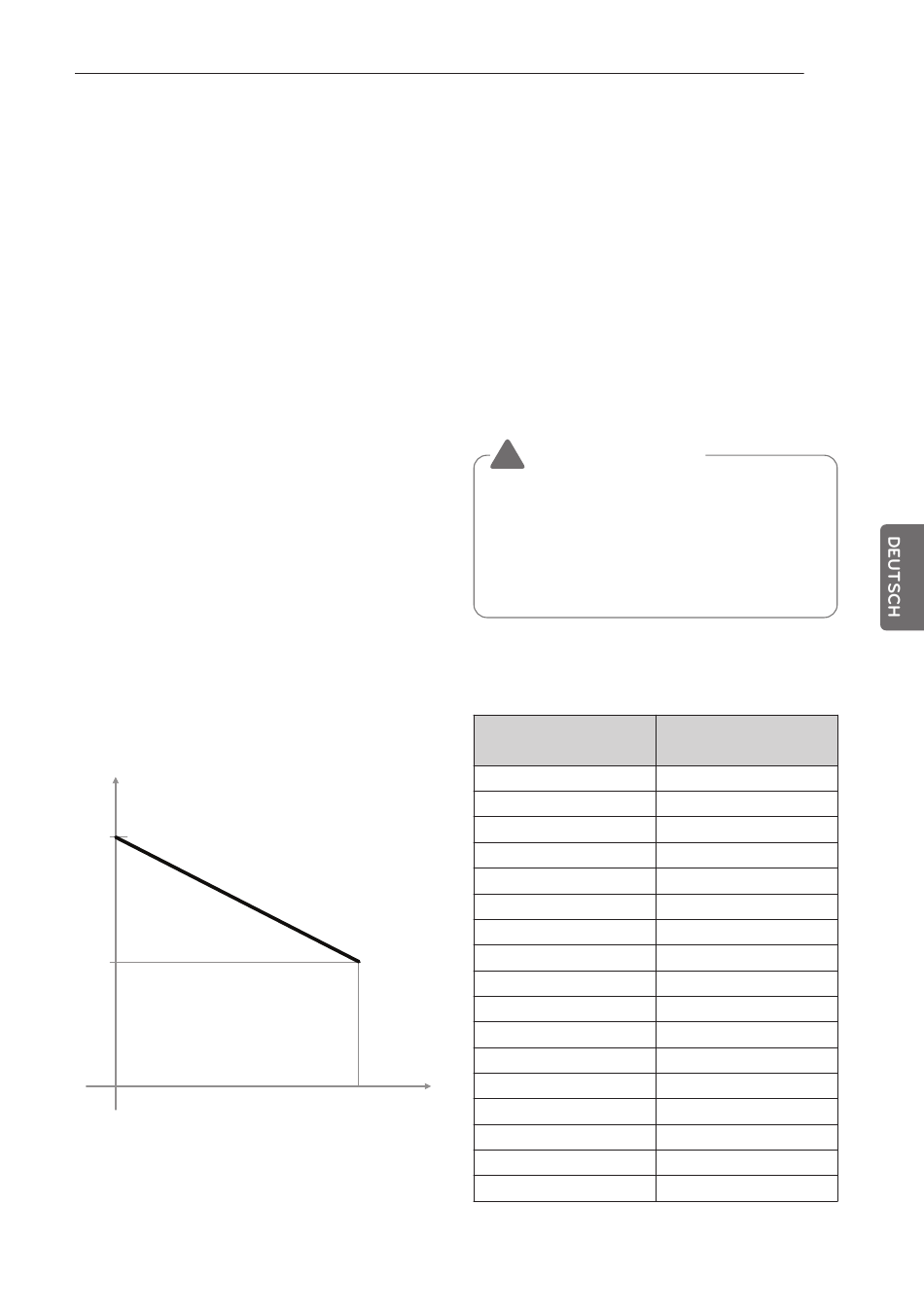

Die Höchstmenge der angeschlossenen
Inneneinheiten ist in Abhängigkeit zur Menge
der angeschlossenen I/O Module.
Bitte beachten Sie folgende Informationen zur
Anzahl der verbundenen Produkte.
Menge der Geräte
256
128
* Geräte : Inneneinheiten-Einheiten, ERV, DI /
DO, DOKITs, Heizung, AHUs
16
Menge der I/O Module
DIE ACP 5 INSTALLIEREN
• Anschluss des RS-485 Kommunikationskabels
Es gibt am Anschluss des RS-485
Kommunikationskabels eine Polarität. Seien
Sie also vorsichtig, damit Sie den Anschluss
der beiden Kabel nicht umkehren. Die Länge
des RS-485 Kommunikationskabels sollte eine
Gesamtlänge von 1 km nicht überschreiten.
Das RS-485 Kommunikationskabel muss mit
einem BUS-Typ verbunden werden.
• IP-Adresse der ACP 5
Die IP-Adresse der ACP 5, die Gateway-
Adresse und die Netzmaske müssen beim
Netzwerk-Verantwortlichen der korrespondie-
renden Anlage erfragt werden.
ACHTUNG
!
RS-485 Anschluss der ERV
Um die ERV anzuschließen, wird empfohlen,
die Ports zu verwenden, die keine RS-485
Kommunikationsports sind und an
Klimaanlagen angeschlossen sind.
Menge der I/O Module
0
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
15
Menge der Geräte
256
248
240
232
224
216
208
200
192
184
176
168
160
152
144
136
128
