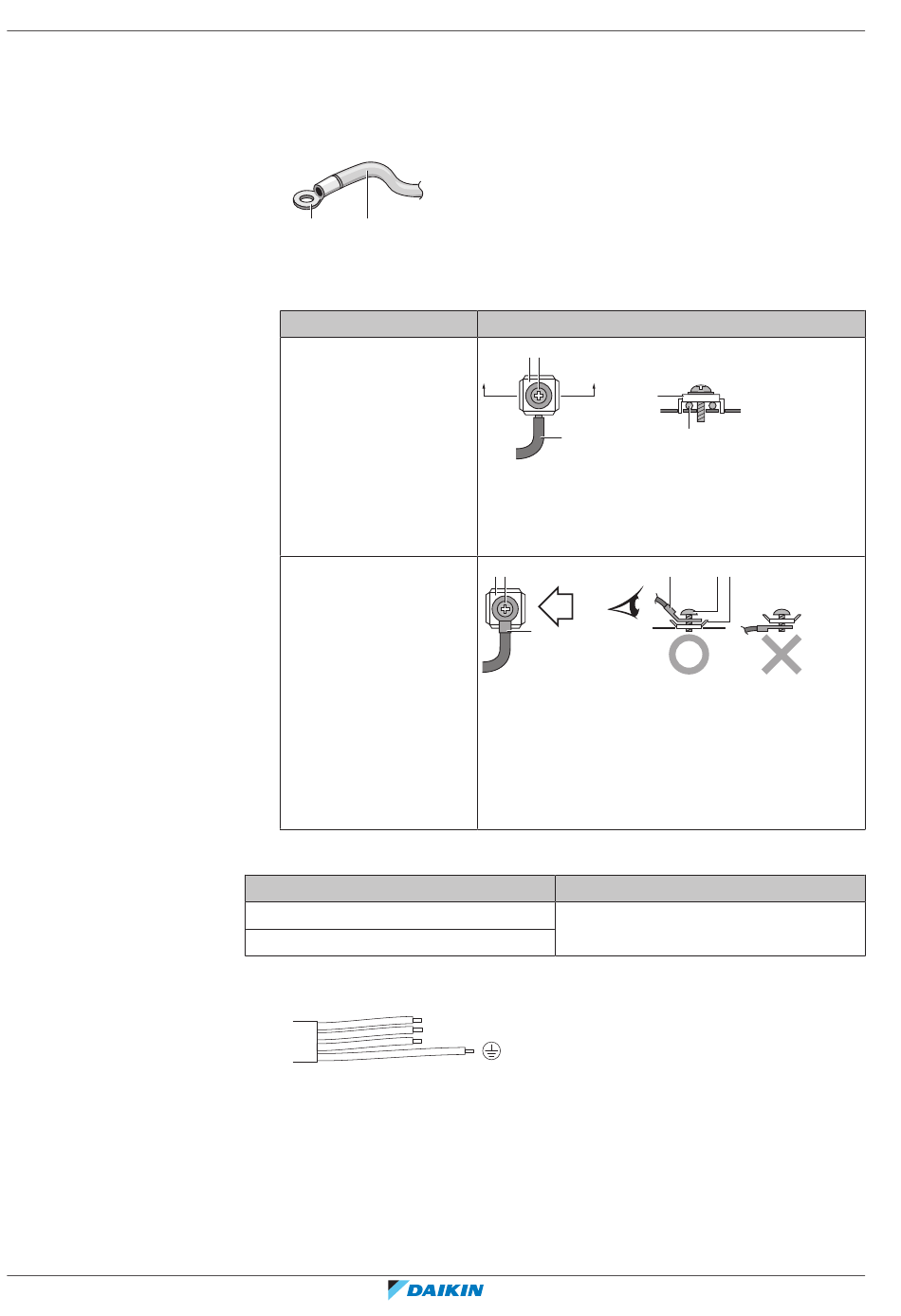

▪ Wenn verlitzte Leitungsdrähte verwendet werden, müssen am Ende des Drahts
auf jeden Fall runde, gecrimpte Klemmen installiert werden. Platzieren Sie die
runden, gecrimpten Klemmen für den Anschluss auf dem Kabel bis zu dem
bedeckten Teil und befestigen Sie den Anschluss mit einem geeigneten
Werkzeug.
b a
a Leitungsseil
b Runde, gecrimpte Klemme für den Anschluss
▪ Gehen Sie beim Installieren der Kabel wie folgt vor:
Kabeltyp
Einadriges Kabel
Verlitzter Leitungsdraht
mit runder, gecrimpter
Klemme
Anzugsdrehmomente
Position
M4 (X1M)
M4 (Erde)
▪ Die Erdleitung zwischen der Kabelhalterung und dem Anschluss muss länger sein
als die anderen Drähte.
Installationsverfahren
c b
A A´
a
a Geringeltes einadriges Kabel
b Schraube
c Flache Ringscheibe
c b
B
a
a Klemme
b Schraube
c Flache Ringscheibe
O Zulässig
X NICHT zulässig
1-3
AA´
c
a
a b c
B
Anzugsdrehmoment (N•m)
1,2
3(A)MXM+3(A)MXF+4MXM+5MXM
R32 Split-Baureihen
