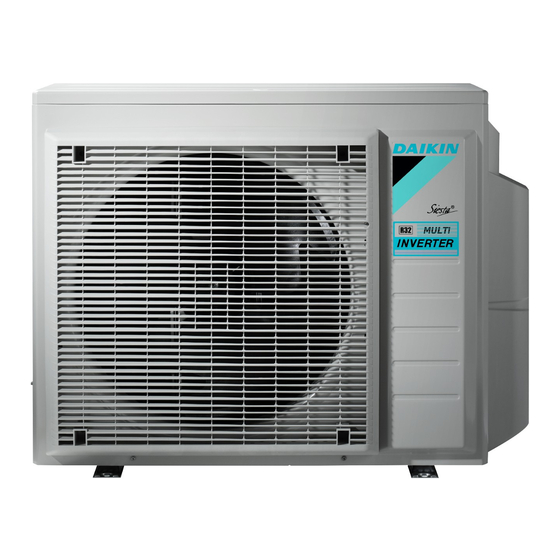

Daikin 3AMXM52N2V1B9 Referenz Für Installateure

Daikin 3AMXM52N2V1B9 Referenz Für Installateure

R32 split-baureihen
Vorschau ausblenden Andere Handbücher für 3AMXM52N2V1B9:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
3AMXM52N2V1B9
3AMXF52A2V1B9
3MXF52A2V1B9
3MXF68A2V1B9
Referenz für Installateure
R32 Split-Baureihen

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Daikin 3AMXM52N2V1B9

Inhaltszusammenfassung für Daikin 3AMXM52N2V1B9

  • Seite 1 Referenz für Installateure R32 Split-Baureihen 3AMXM52N2V1B9 3AMXF52A2V1B9 3MXF52A2V1B9 3MXF68A2V1B9...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis 1 Über die Dokumentation Informationen zu diesem Dokument ..........................1.1.1 Bedeutung der Warnhinweise und Symbole ....................2 Allgemeine Sicherheitsvorkehrungen Für den Monteur................................2.1.1 Allgemein ................................ 2.1.2 Installationsort..............................2.1.3 Kältemittel – im Fall von R410A oder R32 ..................... 11 2.1.4 Elektrik ................................
  • Seite 3 Inhaltsverzeichnis 9 Elektroinstallation Über das Anschließen der elektrischen Leitungen......................52 9.1.1 Vorsichtshinweise zum Anschließen der elektrischen Leitungen ..............52 9.1.2 Richtlinien zum Anschließen der elektrischen Leitungen................54 9.1.3 Technische Daten von elektrischen Leitungen ....................56 Anschluss der elektrischen Leitungen an das Außengerät .................... 56 10 Abschließen der Installation des Außengeräts 10.1 So schließen Sie die Installation des Außengeräts ab ....................

  • Seite 4: Über Die Dokumentation

    WARNUNG Darauf achten, dass Installation, Servicearbeiten, Wartungsarbeiten, Reparaturen und die dafür verwendeten Materialien den Instruktionen von Daikin entsprechen und gemäß den vor Ort geltenden gesetzlichen Vorschriften nur von entsprechend qualifizierten Fachkräften ausgeführt werden. In Europa und in Gebieten, wo die IEC Standards gelten, ist EN/IEC 60335-2-40 der anzuwendende Standard.

  • Seite 5: Bedeutung Der Warnhinweise Und Symbole

    Über die Dokumentation ▪ Der vollständige Satz der jüngsten technischen Daten ist verfügbar auf dem Daikin Business Portal (Authentifizierung erforderlich). 1.1.1 Bedeutung der Warnhinweise und Symbole GEFAHR Weist auf eine Situation hin, die zum Tod oder schweren Verletzungen führt. GEFAHR: STROMSCHLAGGEFAHR Weist auf eine Situation hin, die zu einem tödlichen Stromschlag führen könnte.

  • Seite 6: Erläuterung

    Über die Dokumentation In der Dokumentation verwendete Symbole: Symbol Erläuterung Kennzeichnet den Titel einer Abbildung oder den Verweis darauf. Beispiel: " 1–3 Titel Abbildung" bedeutet "Abbildung 3 in Kapitel 1". Kennzeichnet den Titel einer Tabelle oder den Verweis darauf. Beispiel: " 1–3 Titel Tabelle" bedeutet "Tabelle 3 in Kapitel 1".

  • Seite 7: Allgemeine Sicherheitsvorkehrungen

    Ausrüstungen und Ersatzteile. WARNUNG Stellen Sie sicher, dass die Installation, die Tests und die verwendeten Materialien der gültigen Gesetzgebung entsprechen (zusätzlich zu den in der Daikin Dokumentation aufgeführten Anweisungen). WARNUNG Verpackungsbeutel aus Plastik zerreißen und entsorgen, damit niemand – vor allem kein Kind –...

  • Seite 8: Installationsort

    Allgemeine Sicherheitsvorkehrungen Möglicherweise muss entsprechend der geltenden Gesetzgebung ein Logbuch für das Produkt angelegt werden, das mindestens Informationen zur Instandhaltung, zu Reparaturen, Testergebnissen, Bereitstellungszeiträumen usw. enthält. Außerdem MÜSSEN mindestens die folgenden Informationen an einer zugänglichen Stelle am Produkt zur Verfügung gestellt werden: ▪...
  • Seite 9 Allgemeine Sicherheitsvorkehrungen WARNUNG Darauf achten, dass Installation, Servicearbeiten, Wartungsarbeiten und Reparaturen gemäß den Instruktionen in Daikin und gemäß den geltenden gesetzlichen Vorschriften ausgeführt werden und NUR von entsprechend autorisierten Personen. VORSICHT Auf KEINEN FALL eine mögliche Entzündungsquelle benutzen, wen Sie nach einer Kältemittel-Leckage suchen!

  • Seite 10: Mindest-Fußbodenfläche Bestimmen

    Allgemeine Sicherheitsvorkehrungen Platzbedarf für Installation WARNUNG Wenn Anlagen das Kältemittel R32 enthalten, dann MUSS die Fußbodenfläche des Raumes, in dem die Anlagen installiert, betrieben und gelagert werden, größer sein als die Mindest-Fußbodenfläche, angegeben in der Tabelle A unten (m ). Das gilt für: ▪...

  • Seite 11: Kältemittel - Im Fall Von R410A Oder R32

    Allgemeine Sicherheitsvorkehrungen Ceiling-mounted Wall-mounted Floor-standing unit unit unit m (kg) m (kg) A m (kg) A ≤1.842 — ≤1.842 — ≤1.842 — 1.843 28.9 1.843 3.64 1.843 4.45 3.95 4.83 34.0 4.34 5.31 41.2 5.79 49.0 4.74 5.13 6.39 57.5 7.41 66.7 5.53...
  • Seite 12 Allgemeine Sicherheitsvorkehrungen WARNUNG Während eines Tests NIEMALS das Produkt unter Druck setzen mit einem Druck, der höher ist als der maximal zulässige Druck (der auf dem Typenschuld der Einheit angegeben ist). WARNUNG Treffen Sie hinreichend Sicherheitsvorkehrungen gegen Kältemittelleckagen. Sollte Kältemittelgas austreten, muss der Raum sofort gelüftet werden. Mögliche Gefahren: ▪...

  • Seite 13: Elektrik

    Allgemeine Sicherheitsvorkehrungen Wenn Dann Ein Siphonrohr vorhanden ist Füllen Sie den Zylinder in aufrechter Position. (d. h. der Zylinder ist mit "Siphon zum Einfüllen von Flüssigkeiten vorhanden") KEIN Siphonrohr vorhanden ist Füllen Sie den Zylinder verkehrt herum. ▪ Kältemittelzylinder müssen langsam geöffnet werden. ▪...
  • Seite 14 Allgemeine Sicherheitsvorkehrungen WARNUNG ▪ Verwenden Sie AUSSCHLIESSLICH Kabel mit Kupferadern. ▪ Es ist darauf zu achten, dass die bauseitige Verkabelung den dafür gültigen Gesetzen und Vorschriften entspricht. ▪ Die gesamte Verkabelung MUSS gemäß dem mit dem Produkt mitgelieferten Elektroschaltplan erfolgen. ▪...
  • Seite 15 Allgemeine Sicherheitsvorkehrungen HINWEIS Vorsichtsmaßnahmen beim Verlegen der Stromversorgungsleitung: ▪ Schließen KEINE Kabel verschiedener Stärken Stromversorgungsklemmenleiste (Ein Kabelzuschlag Stromversorgungsleitung kann zu abnormaler Wärmeentwicklung führen.) ▪ Wenn Sie Kabel mit der gleichen Stärke anschließen, gehen Sie dabei wie in der Abbildung oben dargestellt vor. ▪...

  • Seite 16: Besondere Sicherheitshinweise Für Installateure

    Besondere Sicherheitshinweise für Installateure 3 Besondere Sicherheitshinweise für Installateure Beachten Sie stets die folgenden Sicherheitshinweise und Vorschriften. So handhaben Sie die Außeneinheit (siehe "4.1.2 So bewegen Sie das Außengerät" [  22]) VORSICHT Um Verletzungen zu vermeiden, NICHT den Lufteinlass oder die Aluminiumlamellen des Geräts berühren.
  • Seite 17 Besondere Sicherheitshinweise für Installateure WARNUNG Das Gerät muss in einem Raum so gelagert werden, dass es nicht mechanisch beschädigt werden kann. Der Raum muss gut belüftet sein und es darf keine kontinuierlich vorhandene Entzündungsquellen geben (Beispiel: offene Flammen, ein mit Gas betriebenes Haushaltsgerät oder ein elektrisches Heizgerät). Die Größe des Raums muss den Spezifikationen in den Allgemeinen Sicherheitshinweisen entsprechen.
  • Seite 18 Besondere Sicherheitshinweise für Installateure VORSICHT ▪ Bei unzureichendem Aufdornen kann Kältemittelgas austreten. ▪ Bördelanschlüsse nicht wiederverwenden. Verwenden neue Bördelanschlüsse, um Kältemittelgaslecks zu verhindern. ▪ Verwenden Sie nur die Überwurfmuttern, die dem Gerät beiliegen. Bei Verwendung anderer Überwurfmuttern könnte Kältemittel entweichen. VORSICHT NICHT die Ventile öffnen, wenn Bördelarbeiten noch nicht abgeschlossen sind.
  • Seite 19 Besondere Sicherheitshinweise für Installateure WARNUNG ▪ Wenn die Stromversorgung über eine fehlende Phase oder über eine falsche N- Phase verfügt, arbeitet das Gerät möglicherweise nicht. ▪ Für ordnungsgemäße Erdung sorgen. Erden Sie das Gerät NICHT über ein Versorgungsrohr, einen Überspannungsableiter oder einen Telefon-Erdleiter. Bei unzureichender Erdung besteht Stromschlaggefahr.

  • Seite 20: Abschließen Der Installation

    Besondere Sicherheitshinweise für Installateure GEFAHR: STROMSCHLAGGEFAHR Unterbrechen Sie die Stromversorgung für mindestens 10 Minuten und messen Sie die Spannung an den Klemmen der Kondensatoren des Hauptstromkreises oder an elektrischen Bauteilen, bevor Sie Wartungsarbeiten durchführen. Die Spannung MUSS unter 50 V DC liegen, bevor Sie elektrische Bauteile berühren können. Die Lage der Klemmen entnehmen Sie dem Schaltplan.
  • Seite 21 Besondere Sicherheitshinweise für Installateure GEFAHR: STROMSCHLAGGEFAHR ▪ Benutzen Sie nur einen Verdichter auf einem geerdeten System. ▪ Schalten Sie vor Durchführung von Wartungsarbeiten am Verdichter den Strom aus. ▪ Bringen Sie die Schaltkastenabdeckung und die Wartungsblende wieder an. VORSICHT Tragen Sie IMMER Schutzhandschuhe und eine Schutzbrille. GEFAHR: EXPLOSIONSGEFAHR ▪...

  • Seite 22: Über Das Paket

    Über das Paket 4 Über das Paket Bitte auf Folgendes achten: ▪ Bei Auslieferung MUSS die Einheit auf Beschädigungen und Vollständigkeit überprüft werden. Beschädigungen oder fehlende Teile MÜSSEN unverzüglich dem Schadensreferenten der Spedition mitgeteilt werden. ▪ Bringen Sie das verpackte Gerät so nahe wie möglich an den endgültigen Aufstellungsort, um eine Beschädigung während des Transports zu vermeiden.

  • Seite 23: So Entfernen Sie Das Zubehör Vom Außengerät

    Über das Paket VORSICHT Die Außeneinheit NUR wie folgt handhaben: HINWEIS ▪ Die Einheit auf einer ebenen Oberfläche platzieren. ▪ Dafür sorgen, dass die Aluminiumlamellen der Einheit auf Gerade gestellt sind. Falls nicht, machen Sie sie wieder gerade mit einem Rippenkamm (bauseitig zu liefern).

  • Seite 24: Über Die Einheit

    WARNUNG: SCHWER ENTZÜNDLICHES MATERIAL Das Kältemittel innerhalb der Einheit ist leicht entzündlich. INFORMATION Hinweise zu Betriebsgrenzen finden Sie in den jüngst veröffentlichten technischen Daten der Außeneinheit auf der regionalen Daikin-Website (öffentlich zugänglich). 5.1 Kennzeichnung 5.1.1 Typenschild: Außengerät 3AMXF-A9, 3AMXF-A9, 3AMXM-N9 Referenz für Installateure...

  • Seite 25: Installation Der Einheit

    Installation der Einheit 6 Installation der Einheit WARNUNG Die Installation muss von einer Fachkraft durchgeführt werden. Die Auswahl der Materialien und die Installation müssen den gesetzlichen Vorschriften entsprechen. In Europa ist die Norm EN378 zu erfüllen. In diesem Kapitel Den Ort der Installation vorbereiten............................6.1.1 Anforderungen an den Installationsort des Außengeräts..................

  • Seite 26: Anforderungen An Den Installationsort Des Außengeräts

    Installation der Einheit HINWEIS Legen Sie KEINE Gegenstände unter die Inneneinheit und/oder Außeneinheit, da sie dort durch herabtropfendes Wasser beschädigt werden könnten. Denn an der Einheit oder an Kältemittelrohren und am Luftfilter kann Feuchtigkeit kondensieren und abtropfen, oder eine Abflussverstopfung kann zur Bildung von Tropfen führen, die dann herabfallen.
  • Seite 27 Installation der Einheit HINWEIS ▪ Stapeln Sie KEINE Geräte übereinander. ▪ Hängen Sie das Gerät NICHT an eine Decke. Starke Winde (≥18  km/h) die auf den Luftauslass des Außengeräts auftreffen, führen zu einem Kurzschluss (Ansaugung der Abluft). Dies kann die nachfolgend aufgeführten Folgen haben.

  • Seite 28: Zusätzliche Anforderungen An Den Installationsort Des Außengeräts In Kalten Klimazonen

    Installation der Einheit ▪ In Fahrzeugen oder auf Schiffen ▪ In Räumen, wo Säure- oder Ammoniakdämpfe vorhanden sind Installationen am Meer. Stellen Sie sicher, dass das Außengerät NICHT direkt dem Wind vom Meer ausgesetzt ist. So verhindern Sie eine Korrosion durch den hohen Salzanteil in der Luft, durch den sich die Lebensdauer des Geräts verkürzen könnte.

  • Seite 29: Einheit Öffnen

    Installation der Einheit a Schneeabdeckung oder Unterstand b Untergestell c Vorherrschende Windrichtung d Luftauslass Unterhalb der Einheit sollte ein Abstand von mindestens 150  mm frei gelassen werden (in Gegenden mit starken Schneefällen 300  mm). Sorgen Sie außerdem dafür, dass die Einheit so positioniert wird, dass sie sich bei Schnee mindestens 100 mm über der maximal zu erwartenden Schneehöhe befindet.

  • Seite 30: Montieren Des Außengeräts

    Installation der Einheit GEFAHR: GEFAHR DURCH VERBRENNEN ODER VERBRÜHEN 3× 1× 6.3 Montieren des Außengeräts 6.3.1 Informationen zur Montage des Außengeräts Wenn Sie müssen erst die Außen- und die Inneneinheit installieren, bevor Sie die Leitungen für Kältemittel installieren können. Typischer Ablauf Die Montage des Außengeräts erfolgt in der Regel in diesen Phasen: Vorbereiten des Installationsorts.

  • Seite 31: So Installieren Sie Das Außengerät

    Installation der Einheit Befestigen Sie das Gerät gemäß der Fundamentzeichnung sicher mithilfe der Fundamentschrauben. Halten Sie hierzu jeweils 4 Sätze M8- oder M10-Ankerbolzen, Muttern und Unterlegscheiben bereit (bauseitig zu liefern). (mm) a 100 mm über erwartbarer Schneehöhe 6.3.4 So installieren Sie das Außengerät 4×...

  • Seite 32: So Vermeiden Sie Ein Kippen Des Außengeräts

    Installation der Einheit ▪ Bringen Sie bei Installation des Geräts auf einem Rahmen eine wasserdichte Platte innerhalb von 150  mm von der Unterseite des Geräts an, um ein Eindringen des Wassers in das Gerät und ein Tropfen des Abwassers zu vermeiden (siehe Abbildung unten).
  • Seite 33 Installation der Einheit 4 Bringen Sie die Kabelenden an. 5 Ziehen Sie die Kabel fest. 3AMXF-A9, 3AMXF-A9, 3AMXM-N9 Referenz für Installateure R32 Split-Baureihen 4P600463-1F – 2022.05...

  • Seite 34: Rohrinstallation

    Rohrinstallation 7 Rohrinstallation In diesem Kapitel Kältemittelleitungen vorbereiten............................7.1.1 Anforderungen an Kältemittel-Rohrleitungen....................... 7.1.2 Kältemittelleitungen isolieren..........................7.1.3 Länge der Kältemittelleitung und Höhenunterschied ................... Kältemittelleitungen anschließen............................7.2.1 Kältemitteilleitungen anschließen ......................... 7.2.2 Sicherheitsvorkehrungen beim Anschluss von Kältemittelleitungen ..............7.2.3 Richtlinien zum Anschließen von Kältemittelleitungen..................7.2.4 Leitfaden für Biegen von Rohren ...........................

  • Seite 35: Kältemittelleitungen Isolieren

    Rohrinstallation Anforderungen an das Material von Kältemittel-Rohrleitungen ▪ Rohrmaterial: Es sind mit Phosphorsäure deoxidierte, übergangslos verbundene Kupferrohre zu verwenden ▪ Bördelanschlüsse: Verwenden Sie ausschließlich weichgeglühtes Material. ▪ Rohrleitungs-Härtegrad und -stärke: Außendurchmesser Temper-Grad Stärke (t) (Ø) Ø 6,4 mm (1/4") Weichgeglüht (O) ≥0,8 mm 9,5 mm (3/8") 12,7 mm (1/2")

  • Seite 36: Kältemittelleitungen Anschließen

    Rohrinstallation Kältemittel-Rohrlänge zu jeder Kältemittel-Rohrlänge insgesamt Inneneinheit ≤25 m ≤50 m Höhenunterschied Höhenunterschied zwischen Außen- und zwischen Innen- und Inneneinheiten Inneneinheiten Die Außeneinheit ist ≤15 m ≤7,5 m höher als die Inneneinheit installiert Die Außeneinheit ist ≤7,5 m ≤15 m niedriger als mindestens 1 Inneneinheit installiert 7.2 Kältemittelleitungen anschließen VORSICHT ▪...

  • Seite 37: Sicherheitsvorkehrungen Beim Anschluss Von Kältemittelleitungen

    Rohrinstallation 7.2.2 Sicherheitsvorkehrungen beim Anschluss von Kältemittelleitungen INFORMATION Lesen Sie auch die Sicherheitshinweise und die zu erfüllenden Voraussetzungen in den folgenden Kapiteln: ▪ "2 Allgemeine Sicherheitsvorkehrungen" [  7] ▪ "7.1 Kältemittelleitungen vorbereiten" [  34] GEFAHR: GEFAHR DURCH VERBRENNEN ODER VERBRÜHEN HINWEIS ▪ Verwenden Sie KEIN Mineralöl am aufgedornten Teil. ▪...

  • Seite 38: Richtlinien Zum Anschließen Von Kältemittelleitungen

    Rohrinstallation Einheit Installationszeitraum Schutzmethode Außeneinheit >1 Monat Zusammenkneifen der Rohrenden <1 Monat Zusammenkneifen der Rohrenden oder Inneneinheit Unabhängig vom Abdichten mit Klebeband Zeitraum HINWEIS Das Kältemittel-Absperrventil erst dann öffnen, nachdem Sie die Kältemittelleitungen überprüft haben. Wenn Sie zusätzliches Kältemittel auffüllen müssen, wird empfohlen, das Kältemittel-Absperrventil nach dem Auffüllen zu öffnen.

  • Seite 39: Leitfaden Für Biegen Von Rohren

    Rohrinstallation Rohrstärke (mm) Anzugsdrehmomen Aufweitungsmaße Form der t (N•m) (A) (mm) Aufweitung (mm) 90° ±2 Ø6,4 15~17 8,7~9,1 ØA Ø9,5 33~39 12,8~13,2 0.4~0.8 Ø12,7 50~60 16,2~16,6 7.2.4 Leitfaden für Biegen von Rohren Verwenden Sie einen Rohrbieger zum Biegen. Alle Rohrbögen sollten so wenig wie möglich gekrümmt sein (Biegeradius 30~40 mm oder größer).

  • Seite 40: Verbindungen Zwischen Außen- Und Inneneinheit Mit Reduzierstücken

    Rohrinstallation 7.2.6 Verbindungen zwischen Außen- und Inneneinheit mit Reduzierstücken INFORMATION ▪ Für den DHW-Erzeuger (Brauchwasser) bei Multi-Nutzung das gleiche Reduzierstück verwenden wie bei der Inneneinheit der 20-Klasse. ▪ Bei Hybrid für Multi informieren Sie sich anhand der Installationsanleitung der Inneneinheit in Bezug auf Leistungsklasse und anwendbares Reduzierstück. Die gesamte Leistungsklasse der Inneneinheiten, die an diese Außeneinheit angeschlossen werden können: Die gesamte Leistungsklasse der Inneneinheiten, die an diese Außeneinheit...

  • Seite 41: Überwurfmutter Für (Mm)

    Rohrinstallation d Überwurfmutter für Ø15,9 mm e Rohre zwischen Einheiten ▪ Anschlussstutzen zum Anschließen eines Ø9,5  mm Rohres an ein Ø15,9  mm Gasrohr a Außeneinheit-Anschlussstutzen b Reduzierstück- Nr. 6 c Reduzierstück- Nr. 5 d Überwurfmutter für Ø9,5 mm e Rohre zwischen Einheiten ▪...
  • Seite 42 Rohrinstallation c Bauseitiger Rohrleitungsanschluss d Ventilschaft-Kappe ▪ Achten Sie darauf, dass beide Absperrventile während des Betriebs geöffnet sind. ▪ Beim Ventilschaft NICHT übermäßig Kraft ausüben. Sonst könnte der Ventilkörper brechen. ▪ IMMER erst das Absperrventil mit einen normalen Schraubenschlüssel sichern und dann zum endgültigen Lösen oder Festziehen der Überwurfmutter einen Drehmomentschlüssel nehmen.

  • Seite 43: So Schließen Sie Kältemittelrohre An Die Außeneinheit An

    Rohrinstallation Ventilschaft-Kappe Schlüsselweite (mm) Anzugsdrehmoment (N•m) Flüssigkeits-Seite 18~20 Gas-Seite 21~28 So handhaben Sie die Abdeckung des Wartungsanschlusses ▪ Da es sich beim Service-Stutzen um ein Schrader-Ventil handelt, muss IMMER ein Einfüllschlauch mit Ventil-Zungenspatel benutzt werden. ▪ Nach Betätigen des Service-Stutzens die Kappe des Service-Stutzens befestigen und prüfen, ob Kältemittel austritt.

  • Seite 44: Sicherheitsvorkehrungen Beim Überprüfen Von Kältemittelleitungen

    Rohrinstallation Typischer Ablauf Das Überprüfen der Kältemittelleitungen umfasst üblicherweise die folgenden Schritte: Kältemittel-Rohrleitungen auf Dichtheit prüfen. Vakuumtrocknung durchführen, um Feuchtigkeit, Luft oder Stickstoff aus Kältemittel-Rohrleitungen zu entfernen. Falls sich in der Kältemittel-Rohrleitung Nässe gebildet haben könnte (z. B. weil Wasser ins Rohr eingetreten ist), führen Sie erst die unten beschriebene Vakuumtrocknung durch, bis keine Feuchtigkeit mehr vorhanden ist.

  • Seite 45: So Führen Sie Die Vakuumtrocknung Durch

    Rohrinstallation HINWEIS Benutzen Sie STETS den empfohlenen Blasenbildungs-Test, den Sie bei Ihrem Großhändler erhalten können. Verwenden Sie KEIN Seifenwasser: ▪ Seifenwasser kann dazu führen, dass Komponenten wie Überwurfmutter oder Absperrventilkappen zerspringen. ▪ Denn Seifenwasser kann Salz enthalten, das Feuchtigkeit aufnimmt, die gefriert, wenn das Rohr kalt wird.
  • Seite 46 Rohrinstallation Wenn der Druck… Dann… zunimmt befindet sich Feuchtigkeit im System. Fahren Sie mit dem nächsten Schritt fort. 3 Im System für mindestens 2  Stunden einen Ansaugdruck von −0,1  MPa (−1 bar) herstellen. 4 Nach AUSSCHALTEN der Pumpe mindestens 1 Stunde lang den Druck prüfen. 5 Wenn der Ziel-Unterdruck NICHT erreicht wird oder der Unterdruck NICHT 1 Stunde lang aufrecht gehalten werden kann, wie folgt vorgehen: ▪...

  • Seite 47: Kältemittel Einfüllen

    Kältemittel einfüllen 8 Kältemittel einfüllen In diesem Kapitel Informationen zum Einfüllen von Kältemittel........................Über das Kältemittel................................Sicherheitsvorkehrungen beim Einfüllen von Kältemittel ..................... Die zusätzliche Kältemittelmenge bestimmen........................Die Menge für eine komplette Neubefüllung bestimmen ....................So füllen Sie zusätzliches Kältemittel ein ..........................Etikett für fluorierte Treibhausgase anbringen........................

  • Seite 48: Über Das Kältemittel

    Kältemittel einfüllen HINWEIS Führen Sie vor der kompletten Neubefüllung auch eine Vakuumtrocknung der internen Rohrleitungen des Außengeräts durch. Typischer Arbeitsablauf – Die komplette Neubefüllung mit Kältemittel umfasst üblicherweise die folgenden Schritte: 1 Feststellen, wie viel Kältemittel eingefüllt werden muss. 2 Kältemittel einfüllen. 3 Das Etikett für fluorierte Treibhausgase ausfüllen und im Inneren der Außeneinheit befestigen.

  • Seite 49: Sicherheitsvorkehrungen Beim Einfüllen Von Kältemittel

    Kältemittel einfüllen WARNUNG ▪ Teile des Kältemittelkreislaufs auf KEINEN FALL durchbohren oder zum Glühen bringen. ▪ NUR solche Reinigungsmaterialien oder Hilfsmittel zur Beschleunigung des Enteisungsvorgangs benutzen, die vom Hersteller empfohlen werden. ▪ Beachten Sie, dass das Kältemittel innerhalb des Systems geruchlos ist. WARNUNG Vermeiden Sie unbeabsichtigten DIREKTEN Kontakt mit auslaufendem Kältemittel.

  • Seite 50: Die Menge Für Eine Komplette Neubefüllung Bestimmen

    Kältemittel einfüllen 8.5 Die Menge für eine komplette Neubefüllung bestimmen INFORMATION Wenn eine komplette Neubefüllung erforderlich ist, beträgt die Kältemittel- Gesamtmenge: werkseitig eingefüllte Kältemittelmenge (siehe Typenschild des Geräts) + ermittelte zusätzliche Menge. 8.6 So füllen Sie zusätzliches Kältemittel ein WARNUNG ▪...
  • Seite 51 Kältemittel einfüllen f GWP = Global Warming Potential (Erderwärmungspotenzial) HINWEIS Die Gesetze zu Treibhausgasen erfordern, dass die Kältemittel-Füllmenge der Einheit sowohl in Gewicht als auch in CO -Äquivalent angegeben wird. Formel zur Berechnung der Menge des CO -Äquivalents in Tonnen: GWP-Wert des Kältemittels ×...

  • Seite 52: Elektroinstallation

    Elektroinstallation 9 Elektroinstallation In diesem Kapitel Über das Anschließen der elektrischen Leitungen ........................ 9.1.1 Vorsichtshinweise zum Anschließen der elektrischen Leitungen ................. 9.1.2 Richtlinien zum Anschließen der elektrischen Leitungen ..................9.1.3 Technische Daten von elektrischen Leitungen...................... Anschluss der elektrischen Leitungen an das Außengerät ....................9.1 Über das Anschließen der elektrischen Leitungen Vor dem Anschließen der elektrischen Leitungen Prüfen, dass die Kältemittelleitung angeschlossen und überprüft ist.
  • Seite 53 Elektroinstallation AL2 AL1 DC(-) a AL1, AL2 - Magnetventil-Zuleitungs-Konnektor* b S20~24 - Konnektor für Zuleitung zur Spule des elektronischen Expansionsventils (Raum A, B, C, D, E)* c S40 – Konnektor für Zuleitung zum thermischem Überlastungsrelais und Hochdruckschalter* d Multimeter (DC-Spannungsbereich) e S90~93 –...

  • Seite 54: Richtlinien Zum Anschließen Der Elektrischen Leitungen

    Elektroinstallation WARNUNG ▪ Wenn die Stromversorgung über eine fehlende Phase oder über eine falsche N- Phase verfügt, arbeitet das Gerät möglicherweise nicht. ▪ Für ordnungsgemäße Erdung sorgen. Erden Sie das Gerät NICHT über ein Versorgungsrohr, einen Überspannungsableiter oder einen Telefon-Erdleiter. Bei unzureichender Erdung besteht Stromschlaggefahr.
  • Seite 55 Elektroinstallation a Leitungsseil b Runde, gecrimpte Klemme für den Anschluss ▪ Gehen Sie beim Installieren der Kabel wie folgt vor: Kabeltyp Installationsverfahren Einadriges Kabel AA´ A´ a Geringeltes einadriges Kabel b Schraube c Flache Ringscheibe Verlitzter Leitungsdraht mit runder, gecrimpter Klemme a Klemme b Schraube...

  • Seite 56: Technische Daten Von Elektrischen Leitungen

    Elektroinstallation 9.1.3 Technische Daten von elektrischen Leitungen Komponente Stromversorgungskab Elektrische Spannung 220~240 V Phase Frequenz 50 Hz Kabeltyp 3-adriges Kabel, 2,5 mm H05RN-F (60245 IEC 57) H07RN-F (60245 IEC 66) 3-adriges Kabel, 4,0 mm H07RN-F (60245 IEC 66) Verbindungskabel (innen↔außen) 4-adriges Kabel 1,5 mm oder 2,5 mm und anwendbar für 220~240 V...
  • Seite 57 Elektroinstallation a Anschluss für Raum (A, B, C) b Hauptschalter c Fehlerstrom-Schutzschalter d Stromversorgungskabel e Verbindungskabel für Raum (A, B, C) 5 Mit einem Kreuzschlitzschraubendreher die Klemmenschrauben fest anziehen. 6 Überprüfen Sie, dass die Drähte nicht leicht zu trennen sind, indem Sie leicht daran ziehen.

  • Seite 58: Abschließen Der Installation Des Außengeräts

    Abschließen der Installation des Außengeräts 10 Abschließen der Installation des Außengeräts 10.1 So schließen Sie die Installation des Außengeräts ab GEFAHR: STROMSCHLAGGEFAHR ▪ Achten Sie darauf, dass das System korrekt geerdet wird. ▪ Schalten Sie erst die Stromzufuhr ab, bevor Sie Wartungsarbeiten vornehmen. ▪...

  • Seite 59: Konfiguration

    Konfiguration 11 Konfiguration In diesem Kapitel 11.1 Über die Standby-Stromsparfunktion ............................ 11.1.1 Die Standby-Stromsparfunktion auf EIN schalten ....................11.2 Über die Funktion Raum-Priorität ............................11.2.1 Die Funktion Raum-Priorität einstellen ......................... 11.3 Über geräuscharmen Betrieb bei Nacht ..........................11.3.1 Den geräuscharmen Betrieb bei Nacht auf EIN schalten ..................11.4 Über Heizbetrieb-Verriegelung ..............................

  • Seite 60: Über Die Funktion Raum-Priorität

    Konfiguration 11.2 Über die Funktion Raum-Priorität INFORMATION ▪ Die Funktion Raum-Priorität bedarf einer Anfangseinstellung, die bei der Installation der Einheit durchgeführt werden muss. Fragen Sie den Kunden, in welchem Raum er diese Funktion haben will, und führen Sie bei der Installation die notwendigen Einstellungen durch.

  • Seite 61: Den Geräuscharmen Betrieb Bei Nacht Auf Ein Schalten

    Konfiguration 11.3.1 Den geräuscharmen Betrieb bei Nacht auf EIN schalten 1 Die Schalterabdeckung der Service-Platine entfernen. 1× 2 Den Schalter für geräuscharmen Betrieb bei Nacht (SW6-1) auf EIN stellen. 11.4 Über Heizbetrieb-Verriegelung Heizbetrieb-Verriegelung begrenzt die Einheit auf ausschließlichen Heizbetrieb. 11.4.1 Heizbetrieb-Sperre auf EIN schalten 1 Die Schalterabdeckung der Service-Platine entfernen.
  • Seite 62 Konfiguration 4× VHR-5N SVH-21T-1 3AMXF-A9, 3AMXF-A9, 3AMXM-N9 Referenz für Installateure R32 Split-Baureihen 4P600463-1F – 2022.05...

  • Seite 63: Inbetriebnahme

    Allgemeine Checkliste für die Inbetriebnahme. Neben den Anweisungen zur Inbetriebnahme in diesem Kapitel ist auch eine allgemeine Checkliste für die Inbetriebnahme im Daikin Business Portal verfügbar (Authentifizierung erforderlich). Die allgemeine Checkliste für die Inbetriebnahme soll die Anweisungen in diesem Kapitel ergänzen und kann als Richtlinie und Vorlage für die Berichterstellung während der Inbetriebnahme und Übergabe an den Benutzer verwendet werden.

  • Seite 64: Checkliste Vor Inbetriebnahme

    Inbetriebnahme 12.3 Checkliste vor Inbetriebnahme 1 Überprüfen Sie die unten aufgeführten Punkte, nachdem die Einheit installiert worden ist. 2 Die Einheit schließen. 3 Die Einheit einschalten. Das Innengerät ist ordnungsgemäß montiert. Das Außengerät ist ordnungsgemäß montiert. Vergewissern Sie sich, dass das System ordnungsgemäß geerdet ist und die Erdungsanschlüsse festgezogen sind.

  • Seite 65: Probebetrieb Und Testen

    Inbetriebnahme 12.5 Probebetrieb und Testen Bei Hybrid für Multi sind bestimmte Vorsichtsmaßnahmen zu treffen, bevor diese Funktion verwendet wird. Weitere Informationen entnehmen Sie der Installationsanleitung und/oder Referenz für Inneneinheit-Installateure. Bevor Sie den Probelauf starten, messen Sie die Spannung an der Primärseite des Sicherheitstrennschalters.

  • Seite 66: Probelauf Ausführen

    Inbetriebnahme 2 Drücken Sie auf der Service-Platine der Außeneinheit auf den Schalter für die Verkabelungsfehler-Prüfung (SW3). Ergebnis: Die LEDs des Wartungsmonitors zeigen an, ob eine Korrektur möglich ist oder nicht. Einzelheiten über das Ablesen der LED Anzeige, entnehmen Sie dem Wartungshandbuch. Ergebnis: Verkabelungsfehler werden nach 15 bis 20 Minuten korrigiert sein.

  • Seite 67: Inbetriebnahme Des Außengeräts

    Inbetriebnahme INFORMATION ▪ Falls erforderlich kann der Probelauf deaktiviert werden. ▪ Nachdem die Einheit auf AUS geschaltet worden ist, kann sie erst nach ungefähr 3 Minuten wieder gestartet werden. ▪ Wenn gleich nach Einschalten des Sicherheitstrennschalters der Probelauf im Heizmodus gestartet wird, wird in einigen Fällen für ungefähr 15 Minuten keine Luft ausgegeben, um die Einheit zu schützen.

  • Seite 68: Übergabe An Den Benutzer

    Übergabe an den Benutzer 13 Übergabe an den Benutzer Wenn der Probelauf abgeschlossen ist und das Gerät ordnungsgemäß funktioniert, informieren Sie den Benutzer über Folgendes: ▪ Überzeugen Sie sich, dass der Benutzer über die gedruckte Dokumentation verfügt und bitten Sie ihn/sie, diese als Nachschlagewerk aufzubewahren. Teilen Sie dem Benutzer mit, dass die vollständige Dokumentation im Internet unter der URL zu finden ist, die in dieser Anleitung bereits angegeben worden ist.

  • Seite 69: Instandhaltung Und Wartung

    Allgemeine Prüfliste für die Wartung/Inspektion. Neben den Anweisungen zur Wartung in diesem Kapitel ist auch eine allgemeine Checkliste für die Wartung im Daikin Business Portal verfügbar (Authentifizierung erforderlich). Die allgemeine Checkliste für die Wartung soll die Anweisungen in diesem Kapitel ergänzen und kann als Richtlinie und Vorlage für die Berichterstellung während der...

  • Seite 70: Checkliste Für Die Jährliche Wartung Des Außengeräts

    Instandhaltung und Wartung WARNUNG ▪ Bevor Wartungs- oder Reparaturarbeiten durchgeführt werden, IMMER erst im Verteilerschrank den Netzschalter auf Aus schalten, die Sicherungen herausnehmen oder die elektrische Verbindung durch entsprechende Schalterstellung an der Sicherungseinrichtung unterbrechen. ▪ Nach Abschalten der Stromversorgung 10 Minuten lang KEINE stromführenden Teile berühren.

  • Seite 71: Fehlerdiagnose Und -Beseitigung

    Fehlerdiagnose und -beseitigung 15 Fehlerdiagnose und -beseitigung 15.1 Überblick: Fehlerdiagnose und -beseitigung In diesem Kapitel wird beschrieben, was Sie tun müssen, falls es Probleme gibt. Es enthält Informationen zu folgenden Punkten: ▪ symptombasierte Problemlösung ▪ Problemlösung auf Basis von LED-Verhalten Vor Fehlerdiagnose und -beseitigung Unterziehen Sie die Einheit einer gründlichen Sichtprüfung und suchen Sie nach offensichtlichen Defekten, wie zum Beispiel lose Anschlüsse oder defekte...

  • Seite 72: Symptom: Das Gerät Heizt Oder Kühlt Nicht Wie Erwartet

    Fehlerdiagnose und -beseitigung 15.3.2 Symptom: Das Gerät heizt oder kühlt NICHT wie erwartet Mögliche Ursachen Abhilfe Elektrische Kabel fehlerhaft Elektrische Kabel korrekt anschließen. angeschlossen. Gas tritt aus. Das System auf Gas-Leckagen überprüfen. Kennzeichnungen auf Kabeln und Bei jeder Inneneinheit MÜSSEN Rohren stimmen NICHT überein.

  • Seite 73: Led-Basierte Problemlösung

    Fehlerdiagnose und -beseitigung 15.4 LED-basierte Problemlösung 15.4.1 Fehlerdiagnose anhand der LED auf Platine der Außeneinheit GEFAHR: STROMSCHLAGGEFAHR ▪ Falls die Einheit NICHT arbeitet, sind die LEDs auf der Platine auf AUS geschaltet, um Strom zu sparen. ▪ Auch wenn die LEDs ausgeschaltet sind, kann die Klemmleiste und die Platine mit Strom versorgt werden.
  • Seite 74 Fehlerdiagnose und -beseitigung Grüne LED-A Diagnose Normal. ▪ Prüfen Sie die Inneneinheit. Stromzufuhr auf AUS und dann wieder auf EIN schalten und ungefähr 3 Minuten lang die LED beobachten. Falls die LED erneut auf EIN geschaltet wird, hat die Platine der Außeneinheit einen Fehler.

  • Seite 75: Entsorgung

    Entsorgung 16 Entsorgung HINWEIS Versuchen Sie auf KEINEN Fall, das System selber auseinander zu nehmen. Die Demontage des Systems sowie die Handhabung von Kältemittel, Öl und weiteren Teilen MUSS in Übereinstimmung mit den entsprechenden Vorschriften erfolgen. Einheiten MÜSSEN einer Einrichtung aufbereitet werden, Wiederverwendung, Recycling und Wiederverwertung spezialisiert ist.

  • Seite 76: So Starten Und Stoppen Sie Die Zwangskühlung

    Entsorgung Beim Abpumpbetrieb wird das gesamte Kältemittel vom System in die Außeneinheit befördert. 1 Die Ventilkappen des Flüssigkeits-Absperrventils und des Gas-Absperrventils abnehmen. 2 Zwangs-Kühlbetrieb durchführen. Siehe "16.3 So starten und stoppen Sie die Zwangskühlung" [  76]. 3 Nach 5 bis 10  Minuten (bei sehr niedrigen Außentemperaturen (<−10°C) höchstens nach 1 oder 2 ...
  • Seite 77 Entsorgung 1× 8 Die Schaltkastenabdeckung und die Wartungsblende schließen. 3AMXF-A9, 3AMXF-A9, 3AMXM-N9 Referenz für Installateure R32 Split-Baureihen 4P600463-1F – 2022.05...

  • Seite 78: Technische Daten

    Ein Teil der jüngsten technischen Daten ist verfügbar auf der regionalen Website Daikin (öffentlich zugänglich). ▪ Der vollständige Satz der jüngsten technischen Daten ist verfügbar auf dem Daikin Business Portal (Authentifizierung erforderlich). 17.1 Schaltplan 17.1.1 Vereinheitlichte Schaltplan-Legende Informationen zu den Teilen und die Nummerierung entnehmen Sie bitte dem Elektroschaltplan auf der Einheit.
  • Seite 79 Technische Daten Symbol Bedeutung Kondensator AC*, CN*, E*, HA*, HE*, HL*, HN*, HR*, Anschluss, Konnektor MR*_A, MR*_B, S*, U, V, W, X*A, K*R_*, NE D*, V*D Diode Dioden-Brücke DIP-Schalter Heizgerät FU*, F*U, (Informationen zu Sicherung Eigenschaften siehe Platine innerhalb Ihrer Einheit) Konnektor (Gehäusemasse) Kabelbaum H*P, LED*, V*L...
  • Seite 80 Technische Daten Symbol Bedeutung Überlastschutz Thermoschalter Fehlerstrom-Schutzschalter Widerstand Thermistor Empfänger Endschalter Schwimmerschalter S*NG Kältemittel-Leckagen-Detektor S*NPH Druck-Sensor (hoch) S*NPL Druck-Sensor (niedrig) S*PH, HPS* Druckschalter (hoch) S*PL Druckschalter (niedrig) Thermostat S*RH Feuchtigkeitssensor S*W, SW* Betriebsschalter SA*, F1S Überspannungsableiter SR*, WLU Signalempfänger Wahlschalter SHEET METAL Befestigungsplatte für Anschlussleiste Transformator...

  • Seite 81: Rohrleitungsplan

    Technische Daten 17.2 Rohrleitungsplan 17.2.1 Rohrleitungsplan: Außengerät Kategorie-Klassifizierung von Komponenten PED: ▪ Hochdruckschalter: Kategorie IV ▪ Verdichter: Kategorie II ▪ Akkumulator: Kategorie I ▪ Andere Komponenten: siehe PED Artikel 4, Paragraf 3 HINWEIS Wenn der Hochdruckschalter aktiviert worden ist, MUSS die Rückstellung durch eine qualifizierte Person erfolgen.
  • Seite 82 Technische Daten 3AMXM52, 3AMXF52, 3MXF52 7.9CuT 7.9CuT 6.4CuT 7.9CuT (6.4CuT) 7.9CuT 12.7CuT 7.9CuT 7.9CuT 6.4CuT 9.5CuT (6.4CuT) 7.9CuT 9.5CuT 7.9CuT 6.4CuT 9.5CuT (6.4CuT) 12.7CuT 9.5CuT 12.7CuT 15.9CuT 12.7CuT (9.5CuT) 9.5CuT 12.7CuT (12.7CuT) 12.7CuT (12.7CuT) 15.9CuT 12.7CuT 3MXF68 7.9CuT 7.9CuT 6.4CuT 7.9CuT (6.4CuT) 7.9CuT...

  • Seite 83: Glossar

    Produkt geliefert sind und die gemäß den Instruktionen in der begleitenden Dokumentation installiert werden müssen. Optionale Ausstattung Ausstattung, die von Daikin hergestellt oder zugelassen ist, und die gemäß den Instruktionen in der begleitenden Dokumentation mit dem Produkt kombiniert werden kann.
  • Seite 84 4P600463-1F 2022.05 Verantwortung für Energie und Umwelt...
