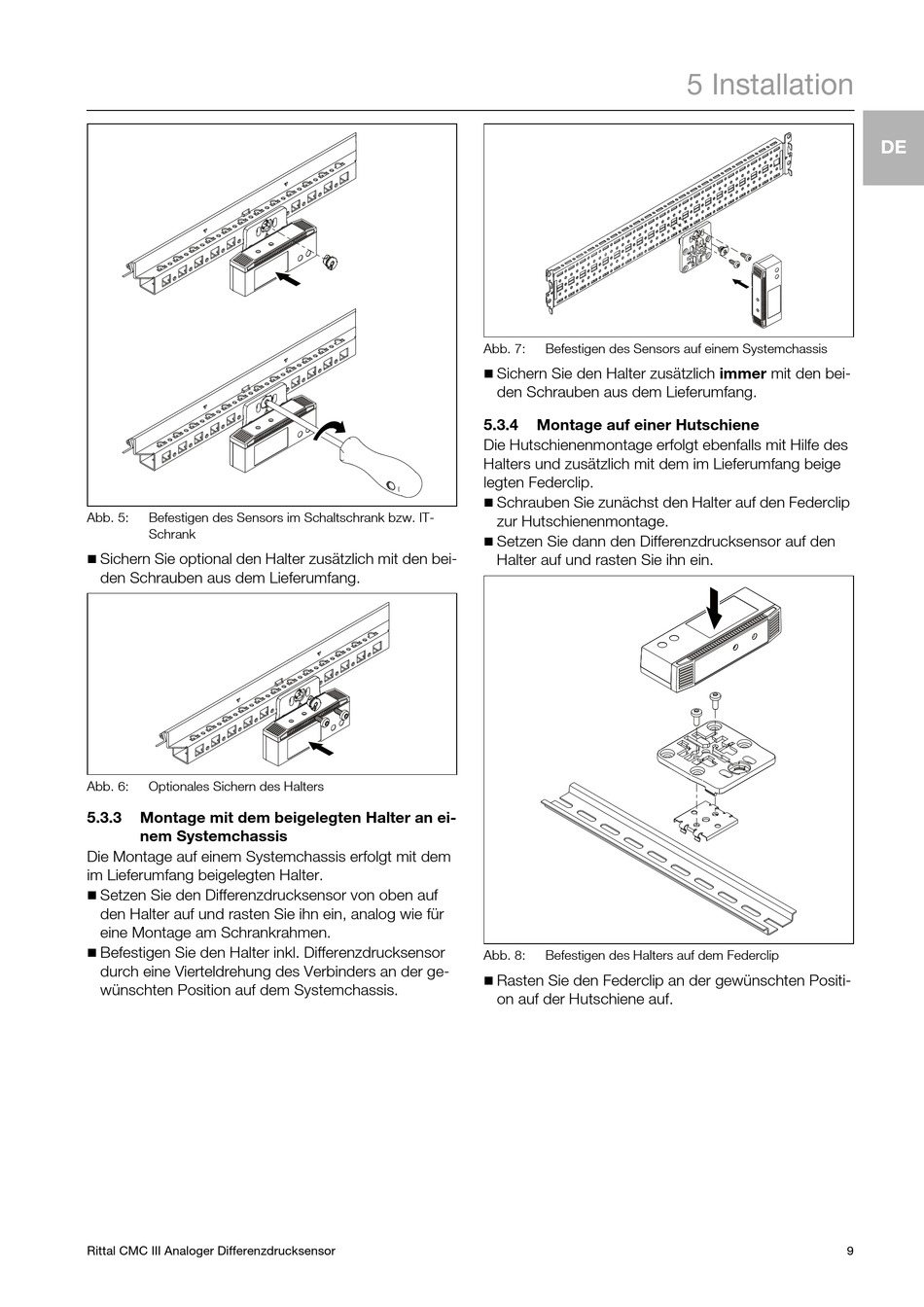

Abb. 5: Befestigen des Sensors im Schaltschrank bzw. IT-
Schrank

Sichern Sie optional den Halter zusätzlich mit den bei-
den Schrauben aus dem Lieferumfang.
Abb. 6: Optionales Sichern des Halters
5.3.3 Montage mit dem beigelegten Halter an ei-
nem Systemchassis
Die Montage auf einem Systemchassis erfolgt mit dem
im Lieferumfang beigelegten Halter.

Setzen Sie den Differenzdrucksensor von oben auf
den Halter auf und rasten Sie ihn ein, analog wie für
eine Montage am Schrankrahmen.

Befestigen Sie den Halter inkl. Differenzdrucksensor
durch eine Vierteldrehung des Verbinders an der ge-
wünschten Position auf dem Systemchassis.
Rittal CMC III Analoger Differenzdrucksensor
Abb. 7: Befestigen des Sensors auf einem Systemchassis

Sichern Sie den Halter zusätzlich immer mit den bei-
den Schrauben aus dem Lieferumfang.
5.3.4

Montage auf einer Hutschiene

Die Hutschienenmontage erfolgt ebenfalls mit Hilfe des
Halters und zusätzlich mit dem im Lieferumfang beige
legten Federclip.

Schrauben Sie zunächst den Halter auf den Federclip
zur Hutschienenmontage.

Setzen Sie dann den Differenzdrucksensor auf den
Halter auf und rasten Sie ihn ein.
Abb. 8: Befestigen des Halters auf dem Federclip

Rasten Sie den Federclip an der gewünschten Positi-
on auf der Hutschiene auf.
5 Installation
