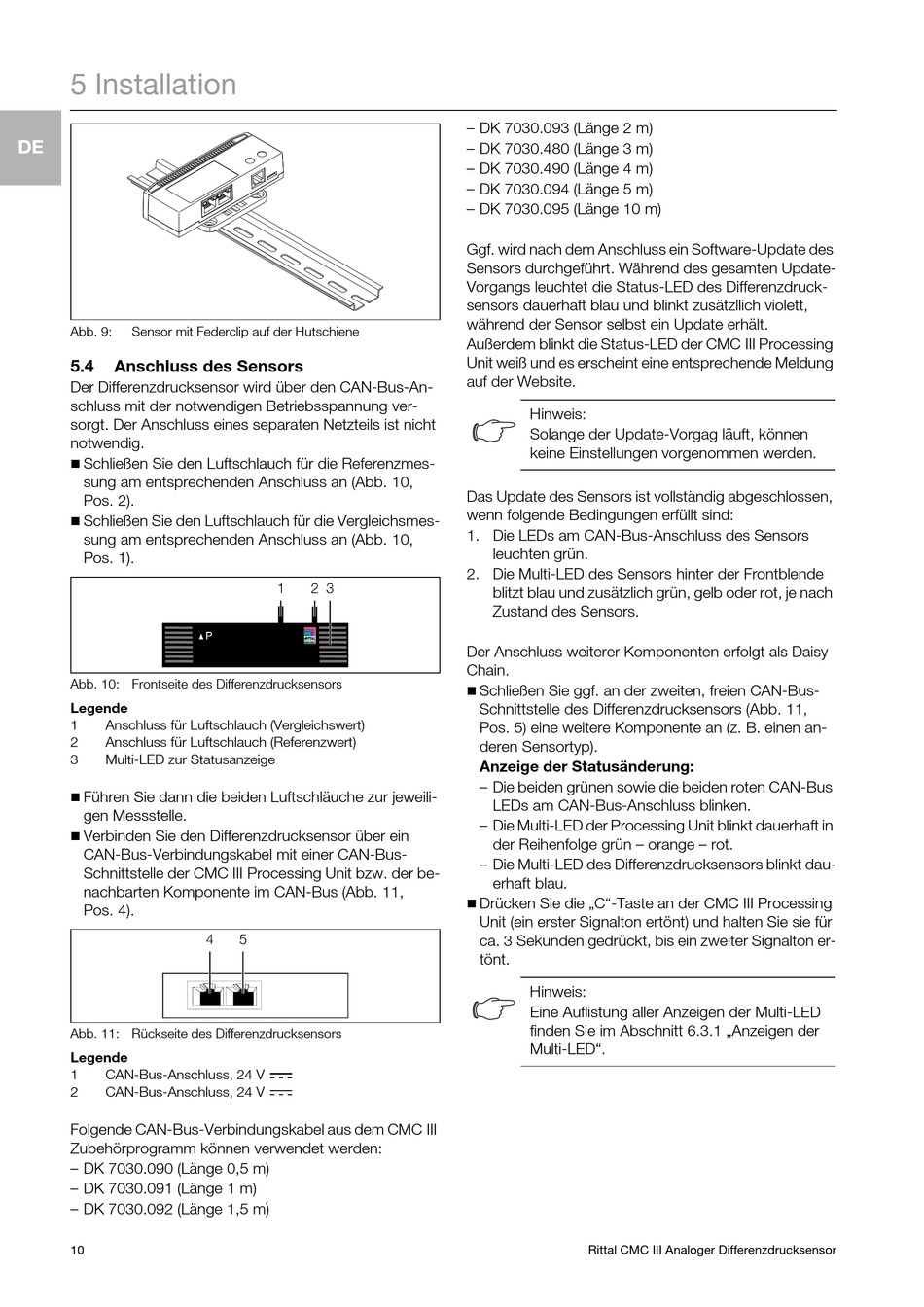

5 Installation
DE
Abb. 9:
Sensor mit Federclip auf der Hutschiene
5.4
Anschluss des Sensors
Der Differenzdrucksensor wird über den CAN-Bus-An-
schluss mit der notwendigen Betriebsspannung ver-
sorgt. Der Anschluss eines separaten Netzteils ist nicht
notwendig.
Schließen Sie den Luftschlauch für die Referenzmes-
sung am entsprechenden Anschluss an (Abb. 10,
Pos. 2).
Schließen Sie den Luftschlauch für die Vergleichsmes-
sung am entsprechenden Anschluss an (Abb. 10,
Pos. 1).
Abb. 10: Frontseite des Differenzdrucksensors
Legende
1
Anschluss für Luftschlauch (Vergleichswert)
2
Anschluss für Luftschlauch (Referenzwert)
3
Multi-LED zur Statusanzeige
Führen Sie dann die beiden Luftschläuche zur jeweili-
gen Messstelle.
Verbinden Sie den Differenzdrucksensor über ein
CAN-Bus-Verbindungskabel mit einer CAN-Bus-
Schnittstelle der CMC III Processing Unit bzw. der be-
nachbarten Komponente im CAN-Bus (Abb. 11,
Pos. 4).
Abb. 11: Rückseite des Differenzdrucksensors
Legende
1
CAN-Bus-Anschluss, 24 V
2
CAN-Bus-Anschluss, 24 V
Folgende CAN-Bus-Verbindungskabel aus dem CMC III
Zubehörprogramm können verwendet werden:
– DK 7030.090 (Länge 0,5 m)
– DK 7030.091 (Länge 1 m)
– DK 7030.092 (Länge 1,5 m)
10
– DK 7030.093 (Länge 2 m)
– DK 7030.480 (Länge 3 m)
– DK 7030.490 (Länge 4 m)
– DK 7030.094 (Länge 5 m)
– DK 7030.095 (Länge 10 m)
Ggf. wird nach dem Anschluss ein Software-Update des
Sensors durchgeführt. Während des gesamten Update-
Vorgangs leuchtet die Status-LED des Differenzdruck-
sensors dauerhaft blau und blinkt zusätzllich violett,
während der Sensor selbst ein Update erhält.
Außerdem blinkt die Status-LED der CMC III Processing
Unit weiß und es erscheint eine entsprechende Meldung
auf der Website.
Hinweis:
Solange der Update-Vorgag läuft, können
keine Einstellungen vorgenommen werden.
Das Update des Sensors ist vollständig abgeschlossen,
wenn folgende Bedingungen erfüllt sind:
1. Die LEDs am CAN-Bus-Anschluss des Sensors
leuchten grün.
2. Die Multi-LED des Sensors hinter der Frontblende
blitzt blau und zusätzlich grün, gelb oder rot, je nach
Zustand des Sensors.
Der Anschluss weiterer Komponenten erfolgt als Daisy
Chain.
Schließen Sie ggf. an der zweiten, freien CAN-Bus-
Schnittstelle des Differenzdrucksensors (Abb. 11,
Pos. 5) eine weitere Komponente an (z. B. einen an-
deren Sensortyp).
Anzeige der Statusänderung:
– Die beiden grünen sowie die beiden roten CAN-Bus
LEDs am CAN-Bus-Anschluss blinken.
– Die Multi-LED der Processing Unit blinkt dauerhaft in
der Reihenfolge grün – orange – rot.
– Die Multi-LED des Differenzdrucksensors blinkt dau-
erhaft blau.
Drücken Sie die „C"-Taste an der CMC III Processing
Unit (ein erster Signalton ertönt) und halten Sie sie für
ca. 3 Sekunden gedrückt, bis ein zweiter Signalton er-
tönt.
Hinweis:
Eine Auflistung aller Anzeigen der Multi-LED
finden Sie im Abschnitt 6.3.1 „Anzeigen der
Multi-LED".
Rittal CMC III Analoger Differenzdrucksensor
