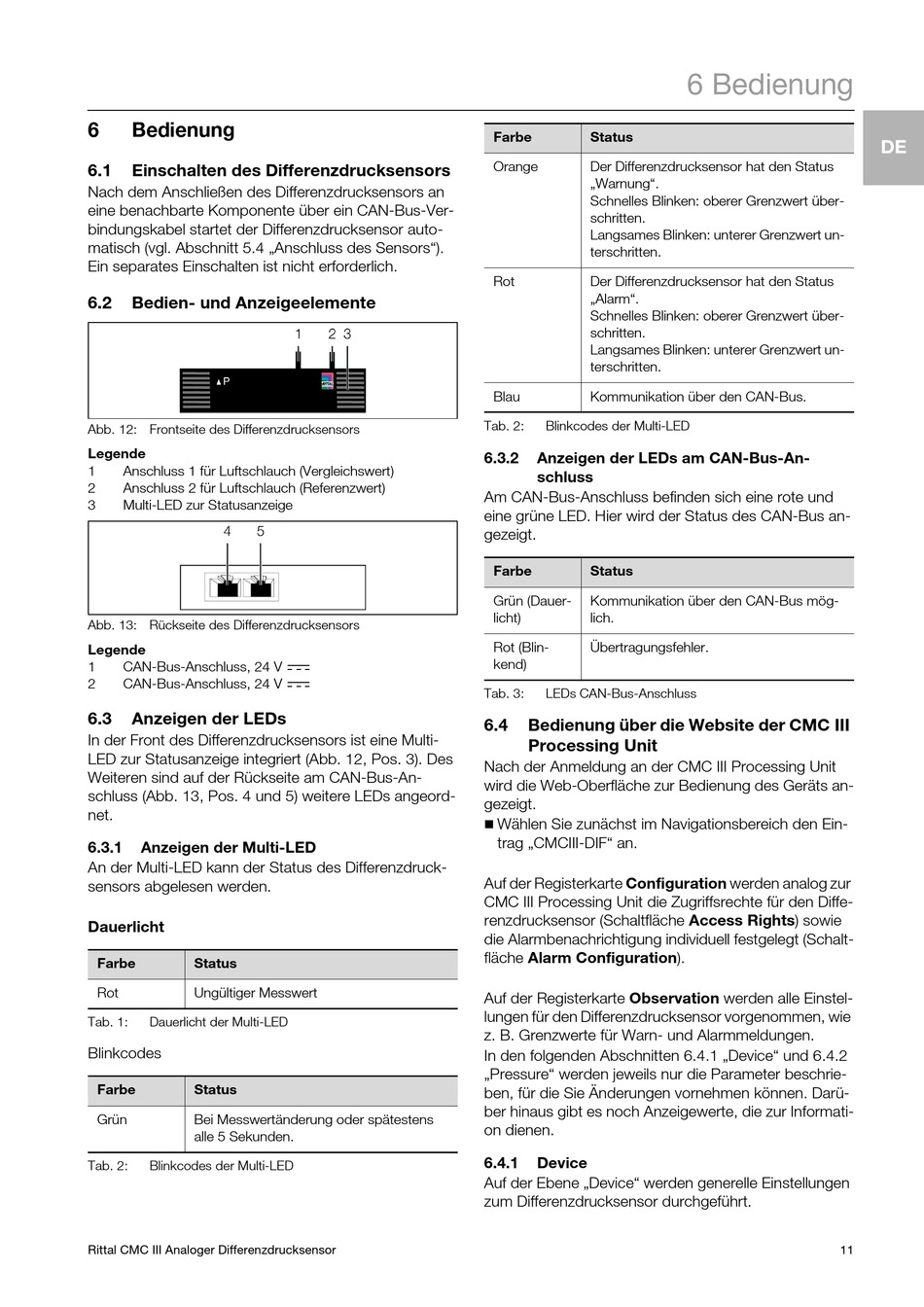

6

Bedienung

6.1

Einschalten des Differenzdrucksensors

Nach dem Anschließen des Differenzdrucksensors an
eine benachbarte Komponente über ein CAN-Bus-Ver-
bindungskabel startet der Differenzdrucksensor auto-
matisch (vgl. Abschnitt 5.4 „Anschluss des Sensors").
Ein separates Einschalten ist nicht erforderlich.
6.2

Bedien- und Anzeigeelemente

Abb. 12: Frontseite des Differenzdrucksensors
Legende
1 Anschluss 1 für Luftschlauch (Vergleichswert)
2 Anschluss 2 für Luftschlauch (Referenzwert)
3 Multi-LED zur Statusanzeige
Abb. 13: Rückseite des Differenzdrucksensors
Legende
1 CAN-Bus-Anschluss, 24 V
2 CAN-Bus-Anschluss, 24 V
6.3

Anzeigen der LEDs

In der Front des Differenzdrucksensors ist eine Multi-
LED zur Statusanzeige integriert (Abb. 12, Pos. 3). Des
Weiteren sind auf der Rückseite am CAN-Bus-An-
schluss (Abb. 13, Pos. 4 und 5) weitere LEDs angeord-
net.
6.3.1

Anzeigen der Multi-LED

An der Multi-LED kann der Status des Differenzdruck-
sensors abgelesen werden.
Dauerlicht
Farbe Status
Rot Ungültiger Messwert
Tab. 1: Dauerlicht der Multi-LED
Blinkcodes
Farbe Status
Grün Bei Messwertänderung oder spätestens
alle 5 Sekunden.
Tab. 2: Blinkcodes der Multi-LED
Rittal CMC III Analoger Differenzdrucksensor
Farbe Status
Orange Der Differenzdrucksensor hat den Status
„Warnung".
Schnelles Blinken: oberer Grenzwert über-
schritten.
Langsames Blinken: unterer Grenzwert un-
terschritten.
Rot Der Differenzdrucksensor hat den Status
„Alarm".
Schnelles Blinken: oberer Grenzwert über-
schritten.
Langsames Blinken: unterer Grenzwert un-
terschritten.
Blau Kommunikation über den CAN-Bus.
Tab. 2: Blinkcodes der Multi-LED
6.3.2 Anzeigen der LEDs am CAN-Bus-An-
schluss
Am CAN-Bus-Anschluss befinden sich eine rote und
eine grüne LED. Hier wird der Status des CAN-Bus an-
gezeigt.
Farbe Status
Grün (Dauer- Kommunikation über den CAN-Bus mög-
licht) lich.
Rot (Blin- Übertragungsfehler.
kend)
Tab. 3: LEDs CAN-Bus-Anschluss
6.4 Bedienung über die Website der CMC III

Processing Unit

Nach der Anmeldung an der CMC III Processing Unit
wird die Web-Oberfläche zur Bedienung des Geräts an-
gezeigt.

Wählen Sie zunächst im Navigationsbereich den Ein-
trag „CMCIII-DIF" an.
Auf der Registerkarte Configuration werden analog zur
CMC III Processing Unit die Zugriffsrechte für den Diffe-
renzdrucksensor (Schaltfläche Access Rights) sowie
die Alarmbenachrichtigung individuell festgelegt (Schalt-
fläche Alarm Configuration).
Auf der Registerkarte Observation werden alle Einstel-
lungen für den Differenzdrucksensor vorgenommen, wie
z. B. Grenzwerte für Warn- und Alarmmeldungen.
In den folgenden Abschnitten 6.4.1 „Device" und 6.4.2
„Pressure" werden jeweils nur die Parameter beschrie-
ben, für die Sie Änderungen vornehmen können. Darü-
ber hinaus gibt es noch Anzeigewerte, die zur Informati-
on dienen.
6.4.1

Device

Auf der Ebene „Device" werden generelle Einstellungen
zum Differenzdrucksensor durchgeführt.
6 Bedienung
11
DE
