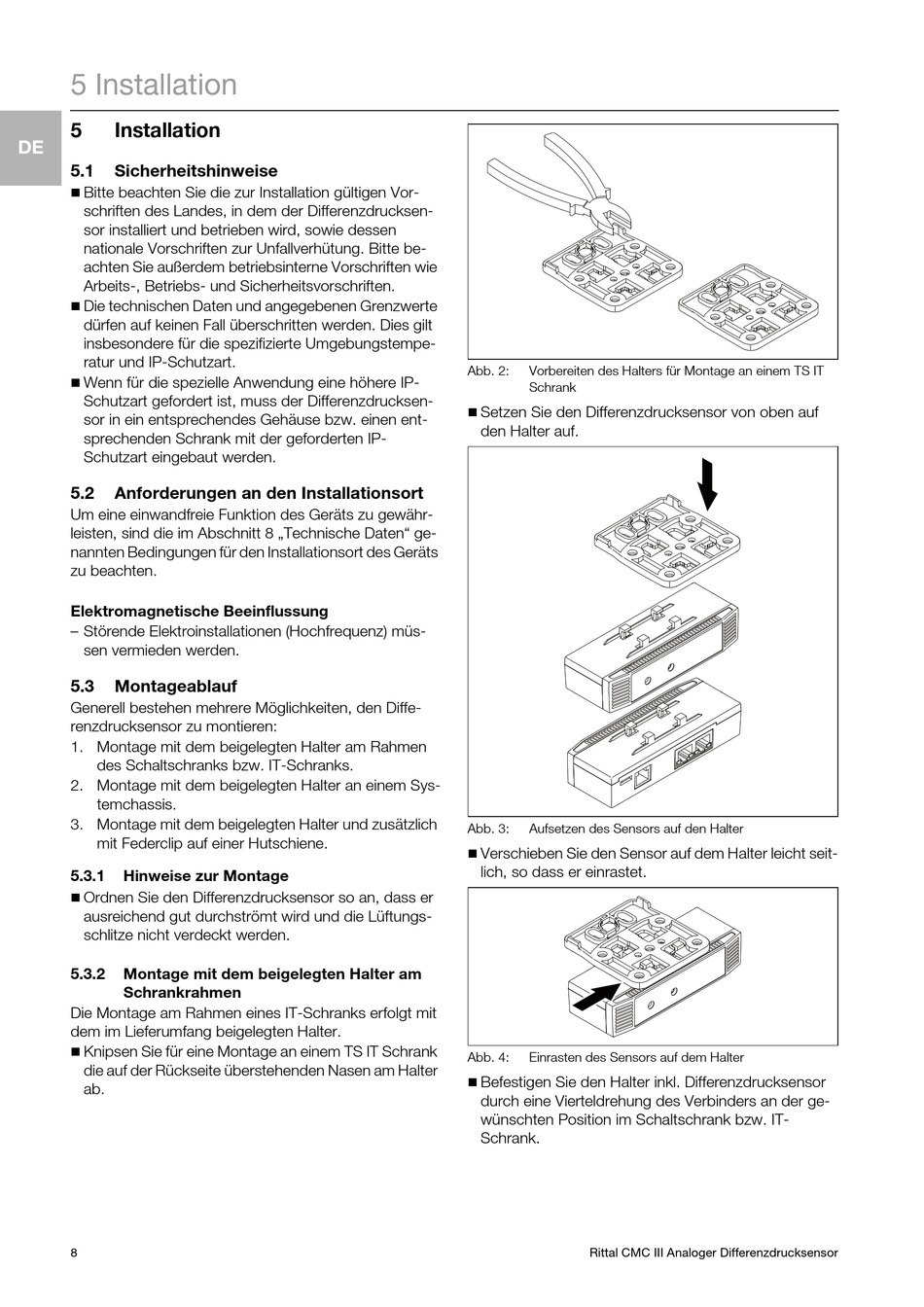

5 Installation

5 Installation
DE
5.1

Sicherheitshinweise


Bitte beachten Sie die zur Installation gültigen Vor-
schriften des Landes, in dem der Differenzdrucksen-
sor installiert und betrieben wird, sowie dessen
nationale Vorschriften zur Unfallverhütung. Bitte be-
achten Sie außerdem betriebsinterne Vorschriften wie
Arbeits-, Betriebs- und Sicherheitsvorschriften.

Die technischen Daten und angegebenen Grenzwerte
dürfen auf keinen Fall überschritten werden. Dies gilt
insbesondere für die spezifizierte Umgebungstempe-
ratur und IP-Schutzart.

Wenn für die spezielle Anwendung eine höhere IP-
Schutzart gefordert ist, muss der Differenzdrucksen-
sor in ein entsprechendes Gehäuse bzw. einen ent-
sprechenden Schrank mit der geforderten IP-
Schutzart eingebaut werden.
5.2

Anforderungen an den Installationsort

Um eine einwandfreie Funktion des Geräts zu gewähr-
leisten, sind die im Abschnitt 8 „Technische Daten" ge-
nannten Bedingungen für den Installationsort des Geräts
zu beachten.
Elektromagnetische Beeinflussung
– Störende Elektroinstallationen (Hochfrequenz) müs-
sen vermieden werden.
5.3

Montageablauf

Generell bestehen mehrere Möglichkeiten, den Diffe-
renzdrucksensor zu montieren:
1. Montage mit dem beigelegten Halter am Rahmen
des Schaltschranks bzw. IT-Schranks.
2. Montage mit dem beigelegten Halter an einem Sys-
temchassis.
3. Montage mit dem beigelegten Halter und zusätzlich
mit Federclip auf einer Hutschiene.
5.3.1

Hinweise zur Montage


Ordnen Sie den Differenzdrucksensor so an, dass er
ausreichend gut durchströmt wird und die Lüftungs-
schlitze nicht verdeckt werden.
5.3.2 Montage mit dem beigelegten Halter am
Schrankrahmen
Die Montage am Rahmen eines IT-Schranks erfolgt mit
dem im Lieferumfang beigelegten Halter.

Knipsen Sie für eine Montage an einem TS IT Schrank
die auf der Rückseite überstehenden Nasen am Halter
ab.
8
Abb. 2: Vorbereiten des Halters für Montage an einem TS IT
Schrank

Setzen Sie den Differenzdrucksensor von oben auf
den Halter auf.
Abb. 3: Aufsetzen des Sensors auf den Halter

Verschieben Sie den Sensor auf dem Halter leicht seit-
lich, so dass er einrastet.
Abb. 4: Einrasten des Sensors auf dem Halter

Befestigen Sie den Halter inkl. Differenzdrucksensor
durch eine Vierteldrehung des Verbinders an der ge-
wünschten Position im Schaltschrank bzw. IT-
Schrank.
Rittal CMC III Analoger Differenzdrucksensor
