ISOLATIONSWIDERSTANDSMESSUNGEN

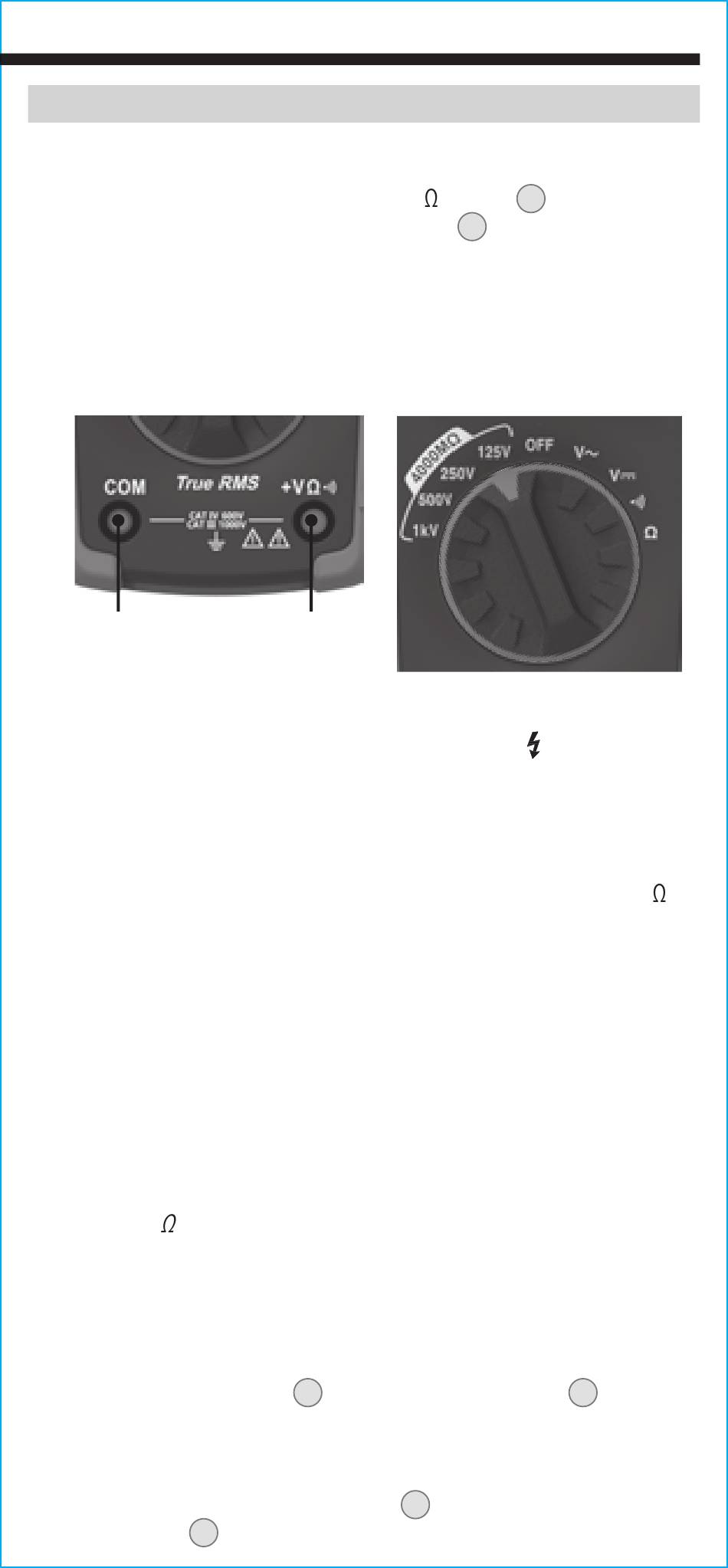

1. Führen Sie die ROTE Messleitung in die V -Buchse 4 und die
SCHWARZE Messleitung in die COM-Buchse 3 ein, und drehen Sie
den Funktionswahlschalter auf die gewünschte Prüfspannung. Wählen
Sie je nach Kompatibilität mit dem getesteten Gerät zwischen 125 V,
250 V, 500 V oder 1000 V aus. HINWEIS: Trennen Sie den zu prüfenden
Stromkreis und isolieren Sie ihn von jeglichen Streuwiderständen.
Die Isolationsprüfung sollte nur an spannungslosen Stromkreisen
durchgeführt werden.
Schwarze Leitung
2. Schließen Sie die rote und schwarze Leitung an den zu prüfenden
Stromkreis an. Wenn eine Spannung im Stromkreis anliegt, ertönt ein
konstanter Signalton und das Testspannungssymbol wird angezeigt.
Trennen Sie den Stromkreis, um fortzufahren.
3. Halten Sie die Taste „TEST" gedrückt, um den Test zu beginnen. Die
Anzeige unten rechts zeigt die Prüfspannung und die Hauptanzeige den
Widerstand an.
4. Der gemessene Isolationswiderstand wird in der Hauptanzeige in M
angezeigt. Warten Sie mit der Aufzeichnung, bis sich die Messwerte
stabilisiert haben. Das Umlegen des Funktionsschalters, zu einem beliebigen
Zeitpunkt während der Isolationsprüfung, beendet den Prüfvorgang.
5. Der Stromkreis entlädt sich über das Messgerät. Halten Sie die
Messleitungen angeschlossen, bis der Stromkreis vollständig entladen
ist und die Anzeige unten rechts nahezu null Volt anzeigt.
HINWEIS: Messungen können durch Impedanzen von zusätzlich parallel
geschalteten Betriebskreisen oder durch transiente Ströme beeinträchtigt
werden.
HINWEIS: Überlast „OL" für Isolationswiderstandsmessungen ist ein
Wert > 4000 M .
SPERRFUNKTION
Für freihändiges Testen verwenden Sie die Sperrfunktion für PI-
(Polarisationsindex) und DAR-Tests (Dielektrisches Absorptionsverhältnis).
Wenn die Messleitungen an das zu prüfende Gerät angeschlossen sind,
drücken Sie die Taste „LOCK" 9 und dann die Taste „TEST" 10 , um die
Prüfung zu beginnen. Das Sperrsymbol wird auf dem Display angezeigt.
Das Messgerät gibt einen Signalton ab, um anzuzeigen, dass es sich
im Sperrmodus befindet. Um den Test jederzeit während des Vorgangs
zu beenden, drücken Sie die Taste „TEST" 10 , oder drehen Sie den
Funktionsschalter 2 auf eine beliebige andere Einstellung.
BETRIEBSANLEITUNG
Rote Leitung
