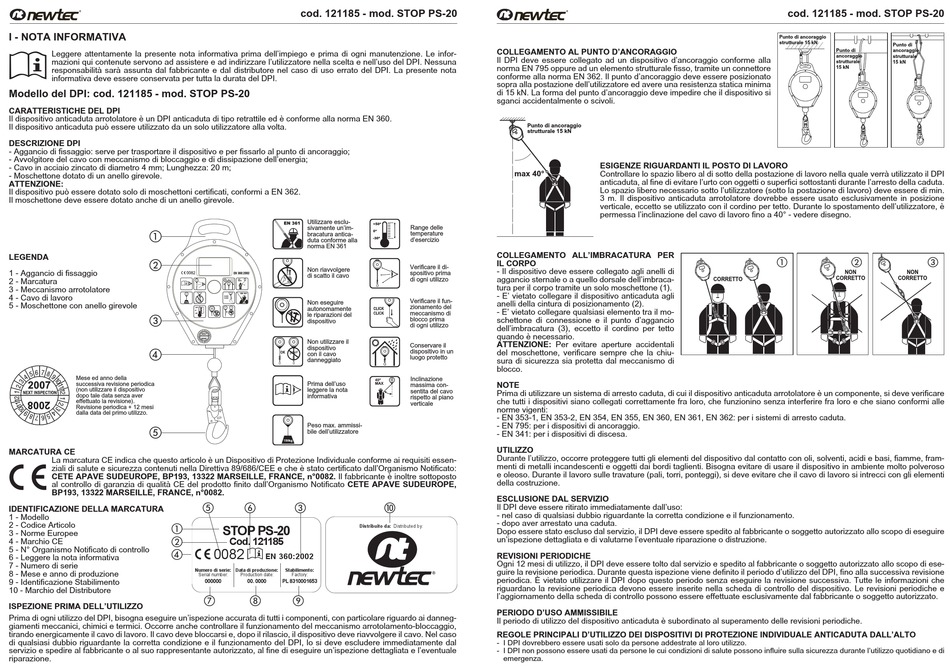

I - NOTA INFORMATIVA
Leggere attentamente la presente nota informativa prima dell'impiego e prima di ogni manutenzione. Le infor-
p
mazioni qui contenute servono ad assistere e ad indirizzare l'utilizzatore nella scelta e nell'uso del DPI. Nessuna
responsabilità sarà assunta dal fabbricante e dal distributore nel caso di uso errato del DPI. La presente nota
informativa deve essere conservata per tutta la durata del DPI.
Modello del DPI: cod. 121185 - mod. STOP PS-20
CARATTERISTICHE DEL DPI
Il dispositivo anticaduta arrotolatore è un DPI anticaduta di tipo retrattile ed è conforme alla norma EN 360.
Il dispositivo anticaduta può essere utilizzato da un solo utilizzatore alla volta.

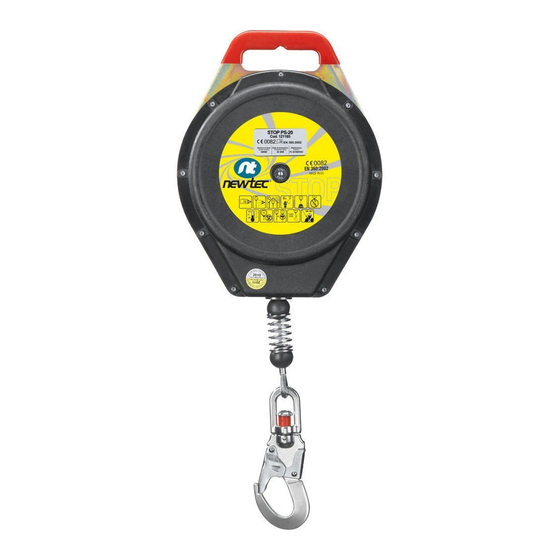

DESCRIZIONE DPI
- Aggancio di fissaggio: serve per trasportare il dispositivo e per fissarlo al punto di ancoraggio;
- Avvolgitore del cavo con meccanismo di bloccaggio e di dissipazione dell'energia;
- Cavo in acciaio zincato di diametro 4 mm; Lunghezza: 20 m;
- Moschettone dotato di un anello girevole.
ATTENZIONE:
Il dispositivo può essere dotato solo di moschettoni certificati, conformi a EN 362.
Il moschettone deve essere dotato anche di un anello girevole.
a
LEGENDA
b
1 - Aggancio di fissaggio
2 - Marcatura
3 - Meccanismo arrotolatore
4 - Cavo di lavoro
5 - Moschettone con anello girevole
c
d
Mese ed anno della
successiva revisione periodica
(non utilizzare il dispositivo
dopo tale data senza aver
effettuato la revisione).
Revisione periodica + 12 mesi
dalla data del primo utilizzo.
e
MARCATURA CE
La marcatura CE indica che questo articolo è un Dispositivo di Protezione Individuale conforme ai requisiti essen-
ziali di salute e sicurezza contenuti nella Direttiva 89/686/CEE e che è stato certificato dall'Organismo Notificato:
A
CETE APAVE SUDEUROPE, BP193, 13322 MARSEILLE, FRANCE, n°0082. Il fabbricante è inoltre sottoposto
al controllo di garanzia di qualità CE del prodotto finito dall'Organismo Notificato CETE APAVE SUDEUROPE,
BP193, 13322 MARSEILLE, FRANCE, n°0082.
IDENTIFICAZIONE DELLA MARCATURA
1 - Modello
2 - Codice Articolo
a
3 - Norme Europee
b
4 - Marchio CE
5 - N° Organismo Notificato di controllo
d
6 - Leggere la nota informativa
7 - Numero di serie
8 - Mese e anno di produzione
9 - Identificazione Stabilimento
10 - Marchio del Distributore
ISPEZIONE PRIMA DELL'UTILIZZO
Prima di ogni utilizzo del DPI, bisogna eseguire un'ispezione accurata di tutti i componenti, con particolare riguardo ai danneg-
giamenti meccanici, chimici e termici. Occorre anche controllare il funzionamento del meccanismo arrotolamento-bloccaggio,
tirando energicamente il cavo di lavoro. Il cavo deve bloccarsi e, dopo il rilascio, il dispositivo deve riavvolgere il cavo. Nel caso
di qualsiasi dubbio riguardante la corretta condizione e il funzionamento del DPI, lo si deve escludere immediatamente dal
servizio e spedire al fabbricante o al suo rappresentante autorizzato, al fine di eseguire un'ispezione dettagliata e l'eventuale
riparazione.
cod. 121185 - mod. STOP PS-20
Utilizzare esclu-
sivamente un'im-
bracatura antica-
duta conforme alla
norma EN 361
Non riavvolgere
di scatto il cavo
Non eseguire
autonomamente
le riparazioni del
dispositivo
Non utilizzare il
dispositivo
con il cavo
danneggiato
Prima dell'uso
leggere la nota
informativa
Peso max. ammissi-
bile dell'utilizzatore
e
f
c
STOP PS-20
STOP PS-10
Distribuito da: Distributed by:
Cod. 121185
Cod. 121182
0082
0082
EN 360:2002
EN 360:2002
Numero di serie:
Data di produzione:
Stabilimento:
Numero di serie:
Data di produzione:
Stabilimento:
Serial number:
Production date:
Factory:
Serial number:
Production date:
Factory:
000000
00. 0000
PL 8310001653
000000
00. 0000
PL 8310001653
g
h
i
COLLEGAMENTO AL PUNTO D'ANCORAGGIO
Il DPI deve essere collegato ad un dispositivo d'ancoraggio conforme alla
norma EN 795 oppure ad un elemento strutturale fisso, tramite un connettore
conforme alla norma EN 362. Il punto d'ancoraggio deve essere posizionato
sopra alla postazione dell'utilizzatore ed avere una resistenza statica minima
di 15 kN. La forma del punto d'ancoraggio deve impedire che il dispositivo si
sganci accidentalmente o scivoli.
Punto di ancoraggio
strutturale 15 kN
o
max 40°
Range delle
temperature
d'esercizio
COLLEGAMENTO ALL'IMBRACATURA PER
IL CORPO
Verificare il di-
- Il dispositivo deve essere collegato agli anelli di
spositivo prima
aggancio sternale o a quello dorsale dell'imbraca-
di ogni utilizzo
tura per il corpo tramite un solo moschettone (1).
- E' vietato collegare il dispositivo anticaduta agli
Verificare il fun-
anelli della cintura di posizionamento (2).
zionamento del
- E' vietato collegare qualsiasi elemento tra il mo-
meccanismo di
blocco prima
schettone di connessione e il punto d'aggancio
di ogni utilizzo
dell'imbracatura (3), eccetto il cordino per tetto
quando è necessario.
ATTENZIONE: Per evitare aperture accidentali
Conservare il
dispositivo in un
del moschettone, verificare sempre che la chiu-
luogo protetto
sura di sicurezza sia protetta dal meccanismo di
blocco.
Inclinazione
NOTE
massima con-
sentita del cavo
Prima di utilizzare un sistema di arresto caduta, di cui il dispositivo anticaduta arrotolatore è un componente, si deve verificare
rispetto al piano
che tutti i dispositivi siano collegati correttamente fra loro, che funzionino senza interferire fra loro e che siano conformi alle
verticale
norme vigenti:
- EN 353-1, EN 353-2, EN 354, EN 355, EN 360, EN 361, EN 362: per i sistemi di arresto caduta.
- EN 795: per i dispositivi di ancoraggio.
- EN 341: per i dispositivi di discesa.
UTILIZZO
Durante l'utilizzo, occorre proteggere tutti gli elementi del dispositivo dal contatto con oli, solventi, acidi e basi, fiamme, fram-
menti di metalli incandescenti e oggetti dai bordi taglienti. Bisogna evitare di usare il dispositivo in ambiente molto polveroso
e oleoso. Durante il lavoro sulle travature (pali, torri, ponteggi), si deve evitare che il cavo di lavoro si intrecci con gli elementi
della costruzione.
ESCLUSIONE DAL SERVIZIO
j
Il DPI deve essere ritirato immediatamente dall'uso:
- nel caso di qualsiasi dubbio riguardante la corretta condizione e il funzionamento.
- dopo aver arrestato una caduta.
Dopo essere stato escluso dal servizio, il DPI deve essere spedito al fabbricante o soggetto autorizzato allo scopo di eseguire
un'ispezione dettagliata e di valutarne l'eventuale riparazione o distruzione.
REVISIONI PERIODICHE
Ogni 12 mesi di utilizzo, il DPI deve essere tolto dal servizio e spedito al fabbricante o soggetto autorizzato allo scopo di ese-
guire la revisione periodica. Durante questa ispezione viene definito il periodo d'utilizzo del DPI, fino alla successiva revisione
periodica. È vietato utilizzare il DPI dopo questo periodo senza eseguire la revisione successiva. Tutte le informazioni che
riguardano la revisione periodica devono essere inserite nella scheda di controllo del dispositivo. Le revisioni periodiche e
l'aggiornamento della scheda di controllo possono essere effettuate esclusivamente dal fabbricante o soggetto autorizzato.
PERIODO D'USO AMMISSIBILE
Il periodo di utilizzo del dispositivo anticaduta è subordinato al superamento delle revisioni periodiche.
REGOLE PRINCIPALI D'UTILIZZO DEI DISPOSITIVI DI PROTEZIONE INDIVIDUALE ANTICADUTA DALL'ALTO
- I DPI dovrebbero essere usati solo da persone addestrate al loro utilizzo.
- I DPI non possono essere usati da persone le cui condizioni di salute possono influire sulla sicurezza durante l'utilizzo quotidiano e di
emergenza.
Punto di ancoraggio
strutturale 15 kN
ESIGENZE RIGUARDANTI IL POSTO DI LAVORO
Controllare lo spazio libero al di sotto della postazione di lavoro nella quale verrà utilizzato il DPI
anticaduta, al fine di evitare l'urto con oggetti o superfici sottostanti durante l'arresto della caduta.
Lo spazio libero necessario sotto l'utilizzatore (sotto la postazione di lavoro) deve essere di min.
3 m. Il dispositivo anticaduta arrotolatore dovrebbe essere usato esclusivamente in posizione
verticale, eccetto se utilizzato con il cordino per tetto. Durante lo spostamento dell'utilizzatore, è
permessa l'inclinazione del cavo di lavoro fino a 40° - vedere disegno.
a
CORRETTO
cod. 121185 - mod. STOP PS-20
Punto di
Punto di
ancoraggio
ancoraggio
strutturale
strutturale
15 kN
15 kN
b
c
NON
NON
CORRETTO
CORRETTO
