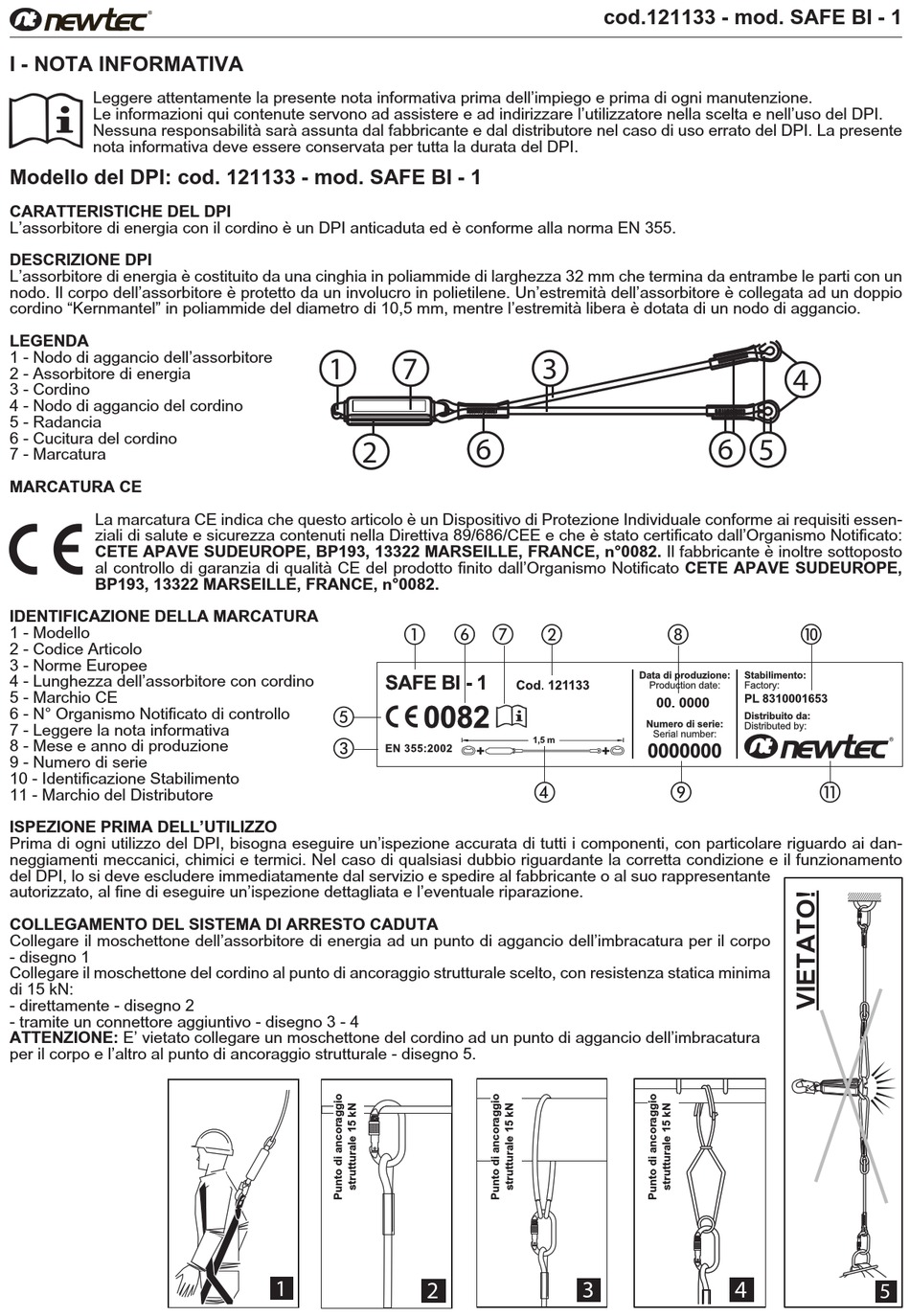

Newtec SAFE BI-1 Handbuch

I - NOTA INFORMATIVA
Leggere attentamente la presente nota informativa prima dell'impiego e prima di ogni manutenzione.
p
Le informazioni qui contenute servono ad assistere e ad indirizzare l'utilizzatore nella scelta e nell'uso del DPI.
Nessuna responsabilità sarà assunta dal fabbricante e dal distributore nel caso di uso errato del DPI. La presente
nota informativa deve essere conservata per tutta la durata del DPI.
Modello del DPI: cod. 121133 - mod. SAFE BI - 1
CARATTERISTICHE DEL DPI
L'assorbitore di energia con il cordino è un DPI anticaduta ed è conforme alla norma EN 355.

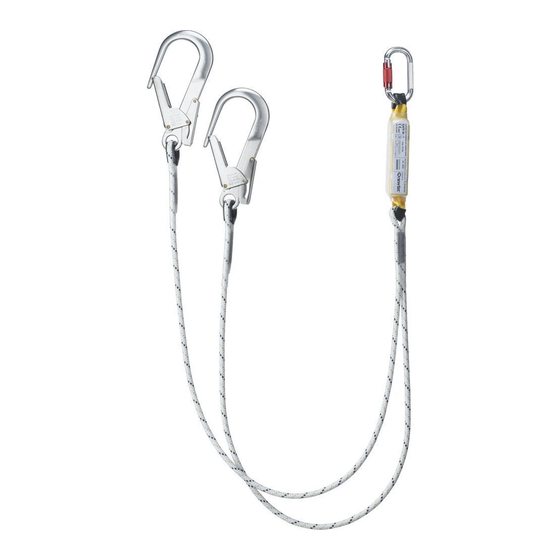

DESCRIZIONE DPI
L'assorbitore di energia è costituito da una cinghia in poliammide di larghezza 32 mm che termina da entrambe le parti con un
nodo. Il corpo dell'assorbitore è protetto da un involucro in polietilene. Un'estremità dell'assorbitore è collegata ad un doppio
cordino "Kernmantel" in poliammide del diametro di 10,5 mm, mentre l'estremità libera è dotata di un nodo di aggancio.
LEGENDA
1 - Nodo di aggancio dell'assorbitore
2 - Assorbitore di energia
3 - Cordino
4 - Nodo di aggancio del cordino
5 - Radancia
6 - Cucitura del cordino
7 - Marcatura
MARCATURA CE
La marcatura CE indica che questo articolo è un Dispositivo di Protezione Individuale conforme ai requisiti essen-
A
ziali di salute e sicurezza contenuti nella Direttiva 89/686/CEE e che è stato certificato dall'Organismo Notificato:
CETE APAVE SUDEUROPE, BP193, 13322 MARSEILLE, FRANCE, n°0082. Il fabbricante è inoltre sottoposto
al controllo di garanzia di qualità CE del prodotto finito dall'Organismo Notificato CETE APAVE SUDEUROPE,
BP193, 13322 MARSEILLE, FRANCE, n°0082.
IDENTIFICAZIONE DELLA MARCATURA
1 - Modello
2 - Codice Articolo
3 - Norme Europee
4 - Lunghezza dell'assorbitore con cordino
5 - Marchio CE
6 - N° Organismo Notificato di controllo
7 - Leggere la nota informativa
8 - Mese e anno di produzione
9 - Numero di serie
10 - Identificazione Stabilimento
11 - Marchio del Distributore
ISPEZIONE PRIMA DELL'UTILIZZO
Prima di ogni utilizzo del DPI, bisogna eseguire un'ispezione accurata di tutti i componenti, con particolare riguardo ai dan-
neggiamenti meccanici, chimici e termici. Nel caso di qualsiasi dubbio riguardante la corretta condizione e il funzionamento
del DPI, lo si deve escludere immediatamente dal servizio e spedire al fabbricante o al suo rappresentante
autorizzato, al fine di eseguire un'ispezione dettagliata e l'eventuale riparazione.
COLLEGAMENTO DEL SISTEMA DI ARRESTO CADUTA
Collegare il moschettone dell'assorbitore di energia ad un punto di aggancio dell'imbracatura per il corpo
- disegno 1
Collegare il moschettone del cordino al punto di ancoraggio strutturale scelto, con resistenza statica minima
di 15 kN:
- direttamente - disegno 2
- tramite un connettore aggiuntivo - disegno 3 - 4
ATTENZIONE: E' vietato collegare un moschettone del cordino ad un punto di aggancio dell'imbracatura
per il corpo e l'altro al punto di ancoraggio strutturale - disegno 5.
1 7
2
a
e
c
1
2
cod.121133 - mod. SAFE BI - 1
3
6
f g b
d
3
4
6
5
h j
i k
4
5
