7
Inbetriebnahme und Konfiguration
Siebert Solaranzeigen lassen sich über verschiedene Schnittstellen konfigurieren und bedienen.
Zusätzlich zu einem PC oder Laptop benötigen Sie in Abhängigkeit von der Schnittstelle der Anzeige
weitere Hilfsmittel für die Konfiguration/Bedienung.

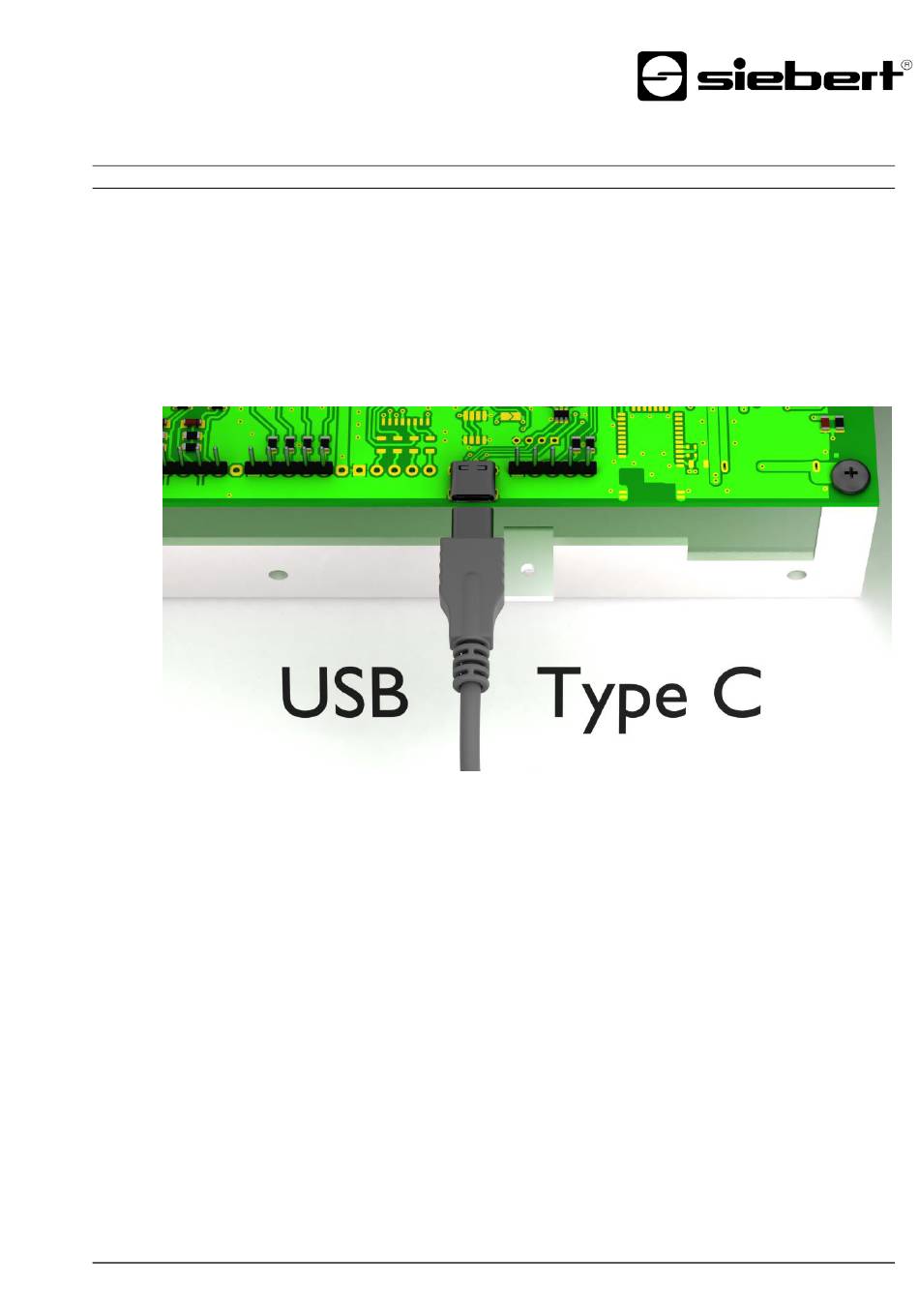

Anzeigen mit USB-Schnittstelle (XC4xx-xxx-x-03)
Die Konfiguration erfolgt über die USB-Schnittstelle. Ein geeignetes USB-Kabel (USB Type C auf USB
Type A) ist im Lieferumfang enthalten.
Die USB-Buchse Type C befindet sich auf der Leiterplatte. Sie ist nur bei geöffnetem Gerät
zugänglich.
Anzeigen mit Ethernet-Schnittstelle (XC4xx-xxx-x-05)
Die Konfiguration und das Ändern von Werten erfolgt ein Ethernet-Kabel. Alle Einstellungen
(Netzwerkadressen, Protokolle, usw.) werden mit dem 'SolarDisplayConfigurator' eingestellt.
Siehe Kapitel 'Anschluss des Ethernet-Kabels'.
BAL XC420 2.00
18/46
