A.3 Verschmutzungsanzeigen - Technische Daten
Nachfolgend finden Sie die technischen Daten zu den optiona-
len, optischen oder elektrischen Verschmutzungsanzeigen
passend zum Einbauraum im Filtergehäuse / Filteraggregat.
A.3.1 Differenzdruckanzeige, optisch – VM x B.x
Die optische Differenzdruckanzeige reagiert auf die steigende
Druckdifferenz bei wachsendem Verschmutzungsgrad des Fil-
terelements.

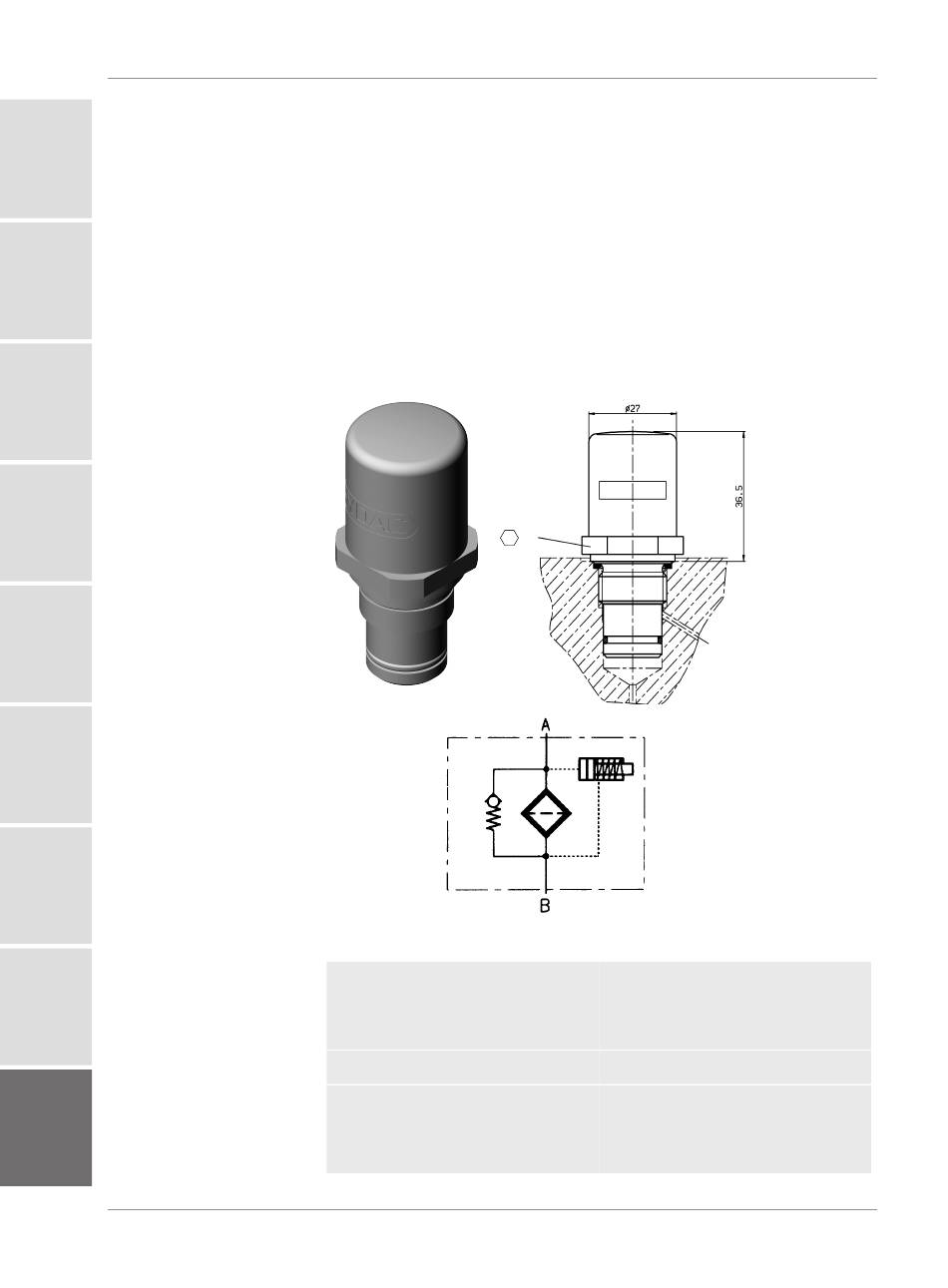

Abb. 19: Differenzdruckanzeige, optisch VM x B.x
Anzeigenart
Gewicht
Ansprechdruck bzw. Anzeige-
bereich
HYDAC FILTER SYSTEMS GMBH
30
Optische Anzeige durch grün-
rotes Feld, automatische
Rückstellung
55 g
VM 2 B.x = 2 bar -10%
VM 3 B.x = 3 bar -10%
VM 5 B.x = 5 bar -10%
