HYDAC FILTER SYSTEMS GMBH
MoWa OLFCM 3573893b de print

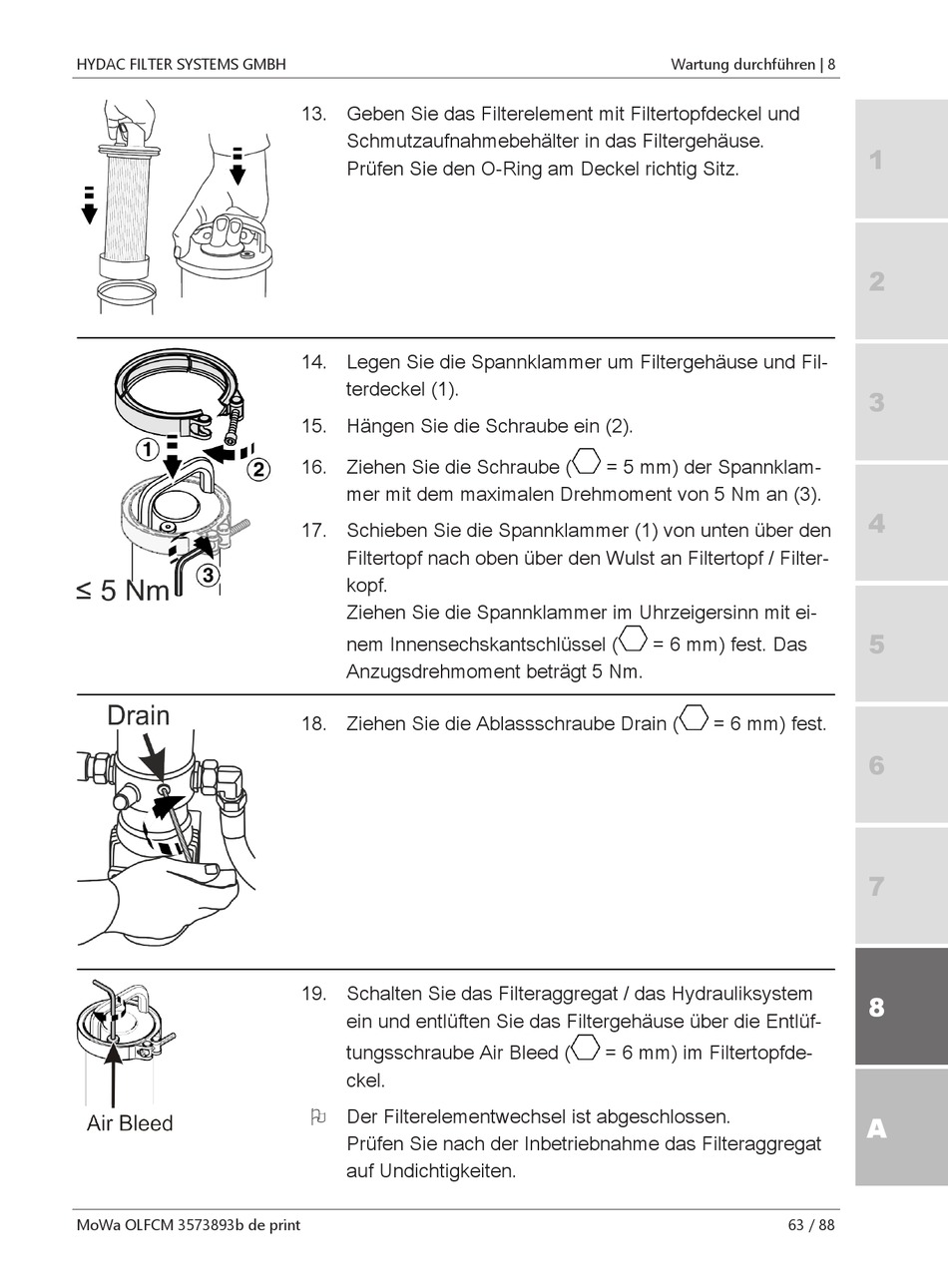

13. Geben Sie das Filterelement mit Filtertopfdeckel und
Schmutzaufnahmebehälter in das Filtergehäuse.
Prüfen Sie den O-Ring am Deckel richtig Sitz.
14. Legen Sie die Spannklammer um Filtergehäuse und Fil-
terdeckel (1).
15. Hängen Sie die Schraube ein (2).
16. Ziehen Sie die Schraube (
mer mit dem maximalen Drehmoment von 5 Nm an (3).
17. Schieben Sie die Spannklammer (1) von unten über den
Filtertopf nach oben über den Wulst an Filtertopf / Filter-
kopf.
Ziehen Sie die Spannklammer im Uhrzeigersinn mit ei-
nem Innensechskantschlüssel (
Anzugsdrehmoment beträgt 5 Nm.
18. Ziehen Sie die Ablassschraube Drain (
19. Schalten Sie das Filteraggregat / das Hydrauliksystem
ein und entlüften Sie das Filtergehäuse über die Entlüf-
tungsschraube Air Bleed (
ckel.
O Der Filterelementwechsel ist abgeschlossen.
Prüfen Sie nach der Inbetriebnahme das Filteraggregat
auf Undichtigkeiten.
Wartung durchführen | 8
= 5 mm) der Spannklam-
= 6 mm) fest. Das
= 6 mm) fest.
= 6 mm) im Filtertopfde-
1
2
3
4
5
6
7
8
A
63 / 88
