6. 3-Achsen-Kameraausrichtung

. Erster Schwenk: D en ersten Schwenkwinkel durch Drehen des Aufhängebügels um bis zu 360° einstellen.
(Nr.  in der Abbildung).
. Neigung: D en Neigungswinkel durch Auf- bzw. Abwärtsbewegung des Aufhängebügels einstellen.
(Nr.  in der Abbildung).
3. Zweiter Schwenk: D ie Schwenkungs-Fixierschraube (Nr. 3 in der Abbildung) lösen, um die Schwenkung auf den
gewünschten Winkel (Nr. 3 in der Abbildung) einzustellen.
Dann die Fixierschraube (Nr. 4 in der Abbildung) wieder anziehen.

7. Zoom- und Fokuseinstellung

. Z oom- und Fokushebel herausziehen, lösen und Bildfeld/Fokus
wie gezeigt einstellen.
• Bildfeld: Tele (T) bis Weitwinkel (W)
• Fokus: Nah (N) bis unendlich ( )
. N ach der Einstellung Zoom- und Fokushebel fixieren und den
vorderen Hebel wieder hineindrücken.
VORSICHT: Wird der vordere Hebel nicht wieder ordnungsgemäß
hineingedrückt, berührt er die Innenseite des Domes und verursacht Kratzer.

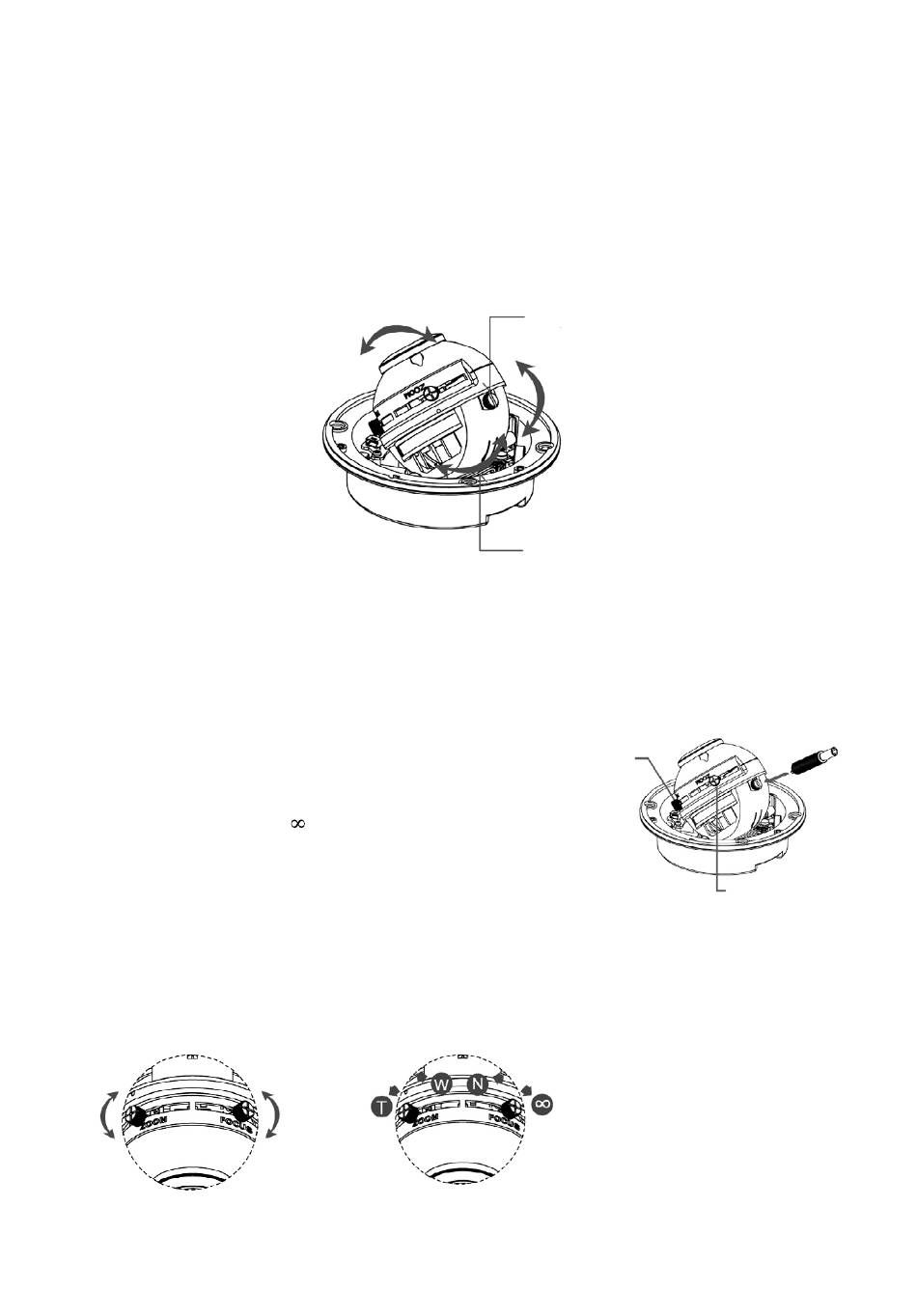

Zoom-/ Fokushebel - Detailansicht
eingerastet
offen
Drehung (Nr. 4)
offen
eingerastet
Schwenk-Fixierschraube (Nr. 3)
Neigung (Nr. )
Schwenk (Nr. )
Fokushebel
8
Zoomhebel
