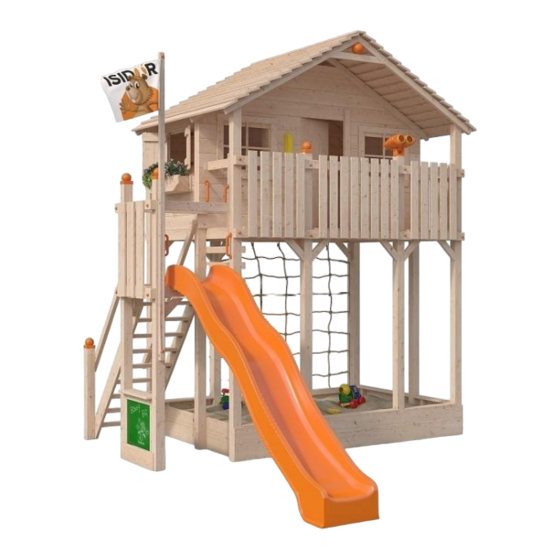

Isidor Bobby Big Montageanleitung

Baumhaus
Vorschau ausblenden Andere Handbücher für Bobby Big:
Inhaltsverzeichnis

Werbung

Quicklinks

Abbildung zeigt Sonderzubehör, das nicht im Lieferumfang enthalten ist!
12032018

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Isidor Bobby Big

Inhaltszusammenfassung für Isidor Bobby Big

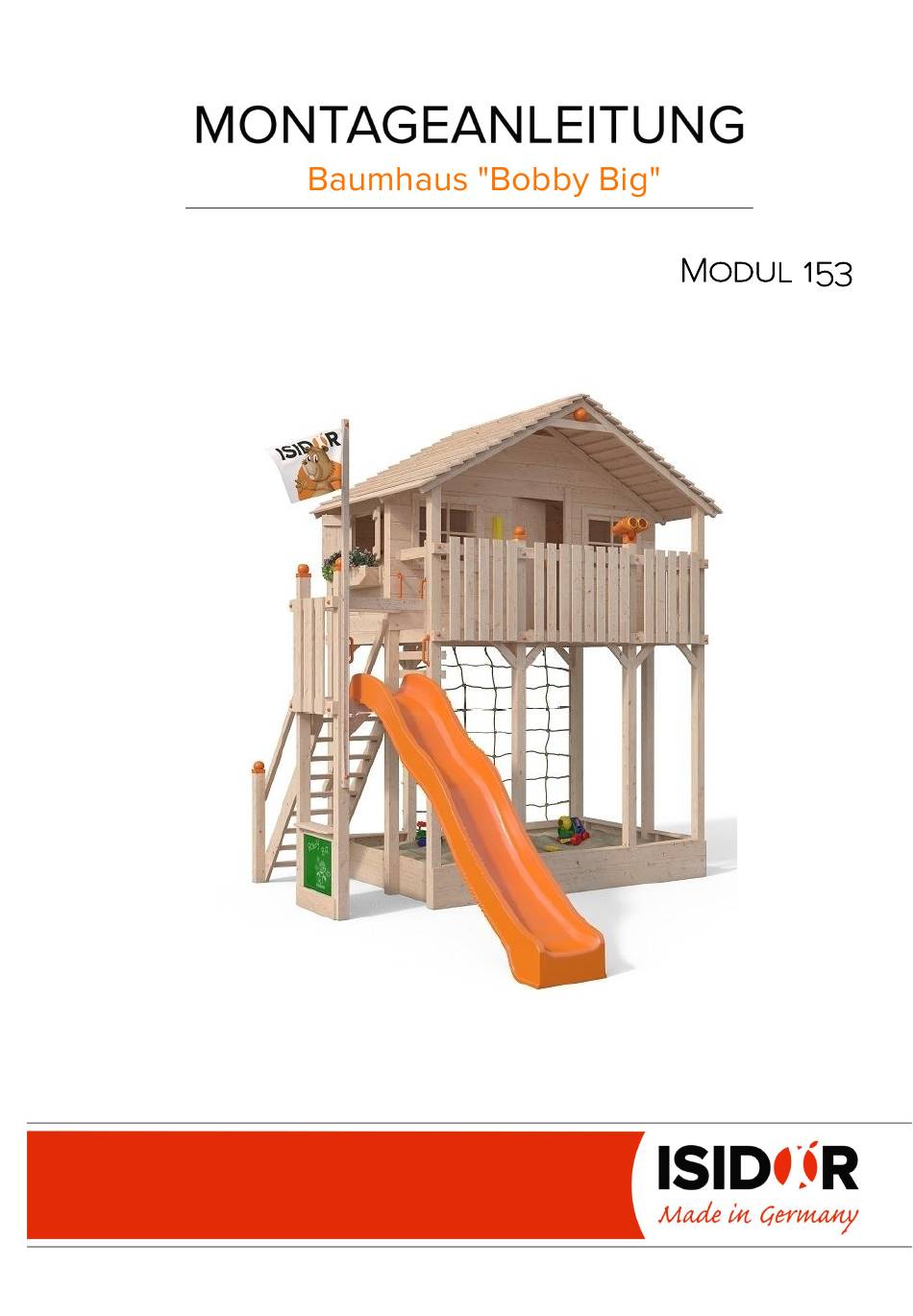

  • Seite 1 Abbildung zeigt Sonderzubehör, das nicht im Lieferumfang enthalten ist! 12032018...
  • Seite 2 - erweiterter Schaukelanbau oder Modul E - Schaukelanbau Turm Abbildungen zeigen Sonderzubehör, das nicht im Lieferumfang enthalten ist! *) gesonderte Aufbauanleitung Hersteller: Isidor GmbH & Co. KG Münstersche Straße 11 14772 Brandenburg an der Havel Tel.: 0800 - 5474367 E-Mail: info@isidor.eu...
  • Seite 3 Bauteile ID Code Anzahl Bauteile Maße in mm Brett 4107 Brett 4164 Brett 4110 Brett 4304 Brett 4109 Brett 4024 Brett 1200 Brett 4104 1350 Brett 4068 Brett 4243 Brett Brett 4023 1035 Brett 4188 2035 Brett 4108 Brett 4093 Brett Brett 4174...
  • Seite 4 Bauteile ID Code Anzahl Bauteile Maße in mm Kantholz 4001 Kantholz 4005 2400 Kantholz 4007 2700 Kantholz 3060 Kantholz (1xgebohrt) 1566 Leiste 4111 Leiste 4112 Riegel 4245 2500 Riegel Riegel 4160 Riegel 1315 Riegel 4103 1500 Riegel 4167 1600 Riegel 1650 Riegel 1900...
  • Seite 5 Bauteile Grundgestell Sandkasten...
  • Seite 6 Bauteile Dach Podestboden 5 x 4068 Geländer Tresen mit Maltafel 5 x 4068 8 x 4068 5 x 4068...
  • Seite 7 Bauteile Fassadenteile Fassadenteile Tür Sprossenfenster Fensterladen...
  • Seite 8 Bauteile Grundgestell Treppenpodest Bodenbretter Treppenpodest Treppe Fahnenmast...
  • Seite 9 Befestigungsmittel 36 x V021 - 10,0 x 100 mm 12 x V022 - 10,0 x 80 mm V040 - 6,0 x 45 mm, mit Mutter V041 - 6,0 x 35 mm, mit Mutter V029 - 10,0 x 180 mm V033 - 10,0 x 120 mm V043 - Sicherungsmutter M 10 52 x V131 - Schutzkappe SW17...
  • Seite 10 Zubehör 1024 1812 1830 MS030 1833 1813 Modell- und Farbänderungen vorbehalten !
  • Seite 11 Sicherheitsabstände lt. EN 71-8 Die Aufstellung des Spielzeugs darf nur auf einer ebenen Fläche erfolgen und muss mindestens 2 m von anderen Aufbauten oder Hindernissen entfernt, wie z.B. Zaun, Haus, garage, ausladende Zweige, Wäscheleinen oder elektrischen Leitungen sein. Draufsicht...
  • Seite 12 Fundamentplan Schraubanker für Kletterrampe und Winkelanker nach Maßangaben, Schaukelbalkenstützen; höhengleich einbetonieren; bei festem Boden einfach in den Fundamente aushärten lassen; Boden eindrehen oder ebenfalls Grundgestell aufbauen, einbetonieren, dann am Objekt auf die Anker setzen anschrauben und verschrauben 1246 1156 1040 1040 1740 1740...
  • Seite 13 Fundamentplan Schraubanker für Kletterrampe und Winkelanker nach Maßangaben, Schaukelbalkenstützen; höhengleich einbetonieren; bei festem Boden einfach in den Fundamente aushärten lassen; Boden eindrehen oder ebenfalls Grundgestell aufbauen, einbetonieren, dann am Objekt auf die Anker setzen anschrauben und verschrauben 1040 1040 1740 1740 1120 1120...
  • Seite 14 Bitte beachten ! Anordnung der Bauteile am selben Pfosten (in Abhängigkeit der Lage der Bohrungen) Bauteil mit der Bohrung oben Bauteil mit der Bohrung unten Bauteil mit der Bohrung unten Bauteil mit der Bohrung oben alle Verbindungen mit 10mm Sechskant-Holzschraube müssen mit 6mm vorgebohrt werden !

  • Seite 15: Aufbau Grundgerüst - Vorderseite

    Aufbau Grundgerüst - Vorderseite 8 x V021 - 10,0 x 100 mm, mit V049 90° 90° 620 mm 940 mm 620 mm 16 x V010 - 4,0 x 50 mm...
  • Seite 16 Aufbau Grundgerüst - Rückseite 3 x V021 - 10,0 x 100 mm, mit V049 90° 1640 mm 620 mm 45 mm 12 x V010 - 4,0 x 50 mm Achtung! Für die spätere Befestigung des Winkelankers, müssen die Sandkastenbretter an dieser Stelle gekürzt werden!

  • Seite 17: Verbindung Der Vorder- Und Rückseite

    Verbindung der Vorder- und Rückseite 3 x V021 - 10,0 x 100 mm, mit V049 V078 (einmal Bauteil 221 ø 10 mm durchbohren) 8 x V106 - 5,0 x 35 mm 2 x V021 - 10,0 x 100 mm, mit V049 1200 mm 90°...

  • Seite 18: Podestverkleidung Montieren

    Podestverkleidung montieren 3 x V022 - 10,0 x 80 mm, mit V049 3 x V022 - 10,0 x 80 mm, mit V049 2 x V021 - 10,0 x 100 mm, mit V049...

  • Seite 19: Verankerung Des Spielturms

    Pfostenanker lt. Fundamentplan einbetonieren! Verankerung des Spielturms Wenn der Beton ausgehärtet und tragfähig ist, Achtung! Grundgerüst auf die Anker stellen und festschrauben. Erst nach Aushärtung des Betons Grundgerüst lotrecht und waagerecht mit der Montage fortfahren. ausrichten und mit den Streben 4057 fixieren. 1 x V004 - 5,0 x 80 mm (Bauteil 4057 mit ø...
  • Seite 20 kurzen Pfosten montieren Für die Auflage der Podestbodenbretter die Strebe 312 montieren 2 x V004 - 5,0 x 80 mm (Bauteil 312 ø 5 mm vorbohren) V029 - 10,0 x 180 mm, mit V043 + V049 (ø 10 mm durchbohren) 2 x V004 - 5,0 x 80 mm (Bauteil 312 ø...
  • Seite 21 Podestbodenbretter verlegen 34 x V010 - 4,0 x 50 mm 59 x V010 - 4,0 x 50 mm Draufsicht Podest 30 x V010 - 4,0 x 50 mm 4091 Ausschnitt für den Pfosten herstellen, Lochmaß ca. 85 x 85 mm...

  • Seite 22: Einbau Der Fassadenbretter An Der Rückseite

    Einbau der Fassadenbretter an der Rückseite 38 x V010 - 4,0 x 50 mm 38 x V010 - 4,0 x 50 mm V078 3 x V106 - 5,0 x 35 mm 4 x V015 - 4,0 x 16 mm 6 x V106 - 5,0 x 35 mm...

  • Seite 23: Einbau Der Fassadenbretter Linke Seite

    Einbau der Fassadenbretter linke Seite 22 x V010 - 4,0 x 50 mm 22 x V010 - 4,0 x 50 mm 16 x V010 - 4,0 x 50 mm 16 x V010 - 4,0 x 50 mm 6 x V106 - 5,0 x 35 mm V078...

  • Seite 24: Montage Und Einbau Der Tür

    Montage und Einbau der Tür 8 x V012 - 4,0 x 30 mm 5 x V012 - 4,0 x 30 mm 4 x V012 - 4,0 x 30 mm Spaltmaß 4 mm 4 x V012 - 4,0 x 30 mm 4105 V073 V040 - 6,0 x 45 mm...

  • Seite 25: Einbau Der Fassadenbretter Rechte Seite

    Einbau der Fassadenbretter rechte Seite 16 x V010 - 4,0 x 50 mm 16 x V010 - 4,0 x 50 mm...
  • Seite 26 Einbau der Fassadenbretter linke Seite 16 x V014 - 3,5 x 16 mm 16 x V010 - 4,0 x 50 mm 8 x V012 - 4,0 x 30 mm 4 x V012 - 4,0 x 30 mm 180° 4107 V075 4107 4107 4107...

  • Seite 27: Einbau Der Seitlichen Geländerriegel

    Einbau der seitlichen Geländerriegel V121 4 x V106 - 5,0 x 35 mm 4 x V106 - 5,0 x 35 mm 4 x V106 - 5,0 x 35 mm 1 x V021 - 10,0 x 100 mm, mit V049 (Pfosten mit ø 6 mm vorbohren) 4 x V106 - 5,0 x 35 mm 1 x V021 - 10,0 x 100 mm, mit V049 (Pfosten mit ø...

  • Seite 28: Einbau Türschlagleiste Und Fensterrahmen Mit Sprossen

    Einbau Türschlagleiste und Fensterrahmen mit Sprossen - Acrylglasscheibe vor der Fensteröffnung an die Hauswand anlegen - gleichmäßig verteilen - Fensterrahmenleisten aufsetzen und festschrauben (mit dem unteren Querstück beginnen) - Bitte darauf achten, nicht die Acrylglasscheibe durchschrauben - Sprossenkreuz an den Enden mit D=5 mm durchbohren - auf die Acrylglasscheibe setzen und diese ebenfalls durchbohren - Sprossenkreuz festschrauben Vorderansicht...

  • Seite 29: Aufbau Der Dachkonstruktion

    Aufbau der Dachkonstruktion 1 x V004 - 5,0 x 80 mm (einmal Bauteil 4090 d=5 mm vorbohren) bündig 2 x V004 - 5,0 x 80 mm (Bauteil 4026 mit d=5 mm vorbohren) an Vorderkante ca. 25 mm Überstand 6 x V010 - 4,0 x 50 mm an Vorderkante ca.

  • Seite 30: Dachkonstruktion Aufsetzen

    Dachkonstruktion aufsetzen 3 x V100 - 2,5 x 16 mm 3 x V100 - 2,5 x 16 mm 2 x V004 - 5,0 x 80 mm (Dachsparren ø 5 mm vorbohren) Befestigung der Dachsparren an den Giebelwänden 16 x V010 - 4,0 x 50 mm 2 x V004 - 5,0 x 80 mm (Dachsparren ø...

  • Seite 31: Anbau Der Geländerbretter

    Anbau der Geländerbretter 10 x V010 - 4,0 x 50 mm Seitenansicht, links Vorderansicht Seitenansicht,rechts 10 x V010 - 4,0 x 50 mm 10 x V010 - 4,0 x 50 mm 16 x V010 - 4,0 x 50 mm 36 36 16 x V010 - 4,0 x 50 mm 10 x V010 - 4,0 x 50 mm 10 x V010 - 4,0 x 50 mm...
  • Seite 32 Anbau des Kletternetzes 3 x V033 - 10,0 x 120 mm, mit V049 (mit ø 10 mm durchbohren) bündig mit Pfosteninnenkante 14 x V012 - 4,0 x 30 mm 3 x V022 - 10,0 x 80 mm, mit V049 (Bauteil 312 mit ø 10 mm durchbohren, darunterliegende Bauteile mit ø...

  • Seite 33: Sitzbretter Am Sandkasten Montieren

    Sitzbretter am Sandkasten montieren (1) 2 x V041 - 6,0 x 35 mm 5 x V010 - 4,0 x 50 mm 4 x V010 - 4,0 x 50 mm...
  • Seite 34 Sitzbretter am Sandkasten montieren (2) 11 x V010 - 4,0 x 50 mm 5 x V010 - 4,0 x 50 mm 5 x V010 - 4,0 x 50 mm 6 x V010 - 4,0 x 50 mm 12 x V010 - 4,0 x 50 mm 8 x V010 - 4,0 x 50 mm...

  • Seite 35: Grundgerüst Treppenpodest Aufbauen

    Grundgerüst Treppenpodest aufbauen 4 x V021 - 10 x 100 mm, mit V049 6 x V010 - 4,0 x 50 mm 2 x V021 - 10 x 100 mm, mit V049 2 x V021 - 10 x 100 mm, mit V049 6 x V004 - 5,0 x 80 mm (Bauteil 4057 mit d= 5mm vorbohren) 4190...

  • Seite 36: Treppenpodestboden Montieren

    Treppenpodestboden montieren 12 x V010 - 4,0 x 50 mm 12 x V010 - 4,0 x 50 mm...

  • Seite 37: Treppenwangen Vormontieren

    Treppenwangen vormontieren 4 x V010 - 4,0 x 50 mm 4 x V005 - 5,0 x 70 mm Treppenwange, links Treppenwange, rechts 18 x 9 x V136 V136 9 x V136 je Winkel 3 x V015 - 4,0 x 16 mm Maßangaben in mm 45 mm Achtung! Für die korrekte Befestigung des...

  • Seite 38: Treppenwangen Und Handlauf Montieren

    Treppenwangen und Handlauf montieren 5 x V019 - 6,0 x 100 mm 1 x V019 - 6,0 x 100 mm 40 mm 1 x V019 - 6,0 x 100 mm 2 x V019 - 6,0 x 100 mm 40 mm 2 x V019 - 6,0 x 100 mm Erdreich 2 x V019 - 6,0 x 100 mm...

  • Seite 39: Treppenstufen Montieren

    Treppenstufen montieren je Winkel 3 x V014 - 3,5 x 16 mm...

  • Seite 40: Pfostenkappen Montieren

    Pfostenkappen montieren 1024 2 x V100 - 2,5 x 16 mm 2 x V100 - 2,5 x 16 mm 2 x V100 - 2,5 x 16 mm 2 x V100 - 2,5 x 16 mm 2 x V100 - 2,5 x 16 mm...

  • Seite 41: Tresen Mit Maltafel Montieren

    Tresen mit Maltafel montieren (1) MS030 3 x V010 - 4,0 x 50 mm 6 x V010 - 4,0 x 50 mm 4 x V004 - 5,0 x 80 mm 4 x V010 - 4,0 x 50 mm...
  • Seite 42 Tresen mit Maltafel montieren (2) 4 x V010 - 4,0 x 50 mm...

  • Seite 43: Rutsche Und Handgriffe Montieren

    Rutsche und Handgriffe montieren 2 x V007 - 5,0 x 25 mm unterer Teil mit Sand anhäufen ! unterer Teil mit Sand anhäufen !

  • Seite 44: Fahnenmast Und Fahne Montieren

    Fahnenmast und Fahne montieren 50 mm 1 x V006 - 5,0 x 60 mm - Schnur durch die Befestigungsösen einfädeln 1813 - die Schnur muss dabei um die Schraube geführt werden L-Beschlag wechselseitig in den Pfosten einschrauben 1833 - Enden straffziehen und mit den Ösen an der Fahne verknoten (Schraublöcher vorbohren) 2 x V106 - 5,0 x 35 mm...

  • Seite 45: Schaukelanbauten Montieren

    Schaukelanbauten montieren Anbaumöglichkeiten: Den Aufbau des jeweiligen Schaukelanbaus entnehmen Sie bitte der gesonderten Aufbauanleitung.
