Inhaltszusammenfassung für Bicker Elektronik IUPS-401

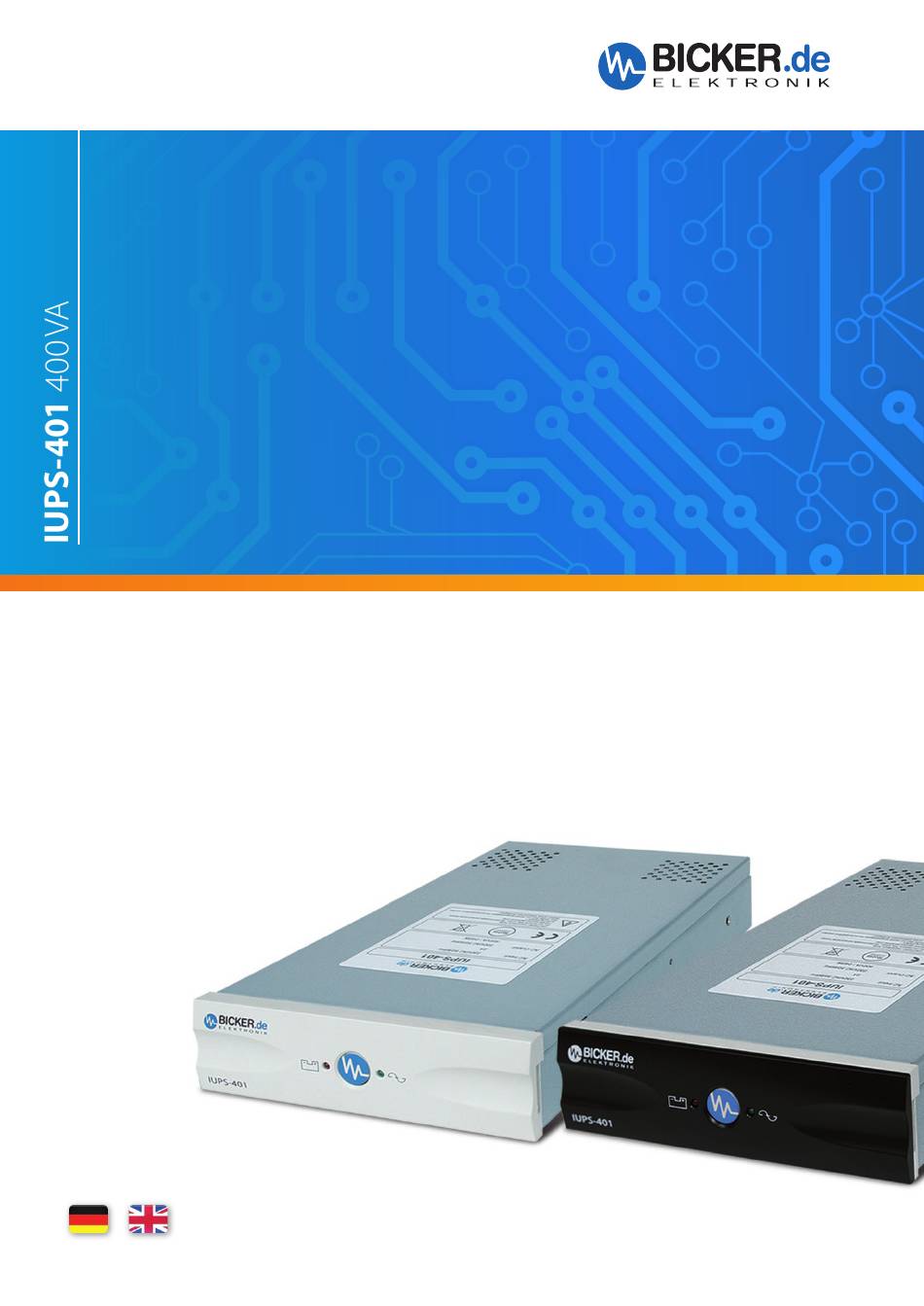

- Seite 1 IUPS-401 Benutzerhandbuch / User Manual Deutsch English...
- Seite 2 Benutzerhandbuch IUPS-401-Serie IUPS-401 mit Standard-Frontblende IUPS-401 mit gewechselter, schwarzer Frontblende IUPS-401-Serie Integrierte USV...
-
Seite 3: Inhaltsverzeichnis
Automatische EIN/AUS-Funktion ..........4 Überlastschutz ..................5 Übertemperaturschutz ..............5 Austausch der Frontplatte ............5 Sicherheit ..................6 Einbauanweisung ............... 7 IUPS-401/-B5/-BB/-BC ..............7 IUPS-401-B1/-B4/-BA/-B9/-110-B7 ........10 Einbaulage ................... 11 Bediendisplay ................12 Schnittstelle und Software ............. 13 IUPS-401/-B5/-BB/-BC ..............13 IUPS-401-B1/-B4/-BA/-B9/-110-B7 ........ -
Seite 4: Allgemein
Benutzerhandbuch IUPS-401-Serie 1. Allgemein 1.1 Lieferumfang und Lagerung Überprüfen Sie sofort nach Erhalt Ihrer IUPS ob Liefer schäden vorliegen. Eine beschädigte Verpackung kann ein Anzeichen hierfür sein. Im Lieferumfang enthalten sind: 1 USV-Gerät IUPS | 1 Netzkabel | 1 schwarze Frontplatte | 1 Benutzerhandbuch... -
Seite 5: Überlastschutz
Benutzerhandbuch IUPS-401-Serie 1.4 Überlastschutz Der Laststrom wird von der IUPS überwacht. Bei Überlast während des Batterie betriebs schaltet die IUPS ab. Bei Überlastung im Netzbetrieb ist ein Dauerton zu hören, der bei Beseitigung der Überlast erlischt. 1.5 Übertemperaturschutz Die interne Temperaturüberwachung signalisiert eine auftretende Übertemperatur durch die rote LED und eine akustische Warnung. -
Seite 6: Sicherheit
Benutzerhandbuch IUPS-401-Serie 2. Sicherheit Bitte beachten Sie die Einbauanweisung und nachfolgende Sicherheitshinweise. Der Einbau und Anschluss der IUPS darf nur durch eine qualifizierte Elektrofachkraft erfolgen. Die einschlägigen Regeln der Elektrotechnik sind zu beachten. Die USV- Geräte dürfen nur mit der beiliegenden Netzanschlussleitung betrieben werden. -
Seite 7: Einbauanweisung
Durch den Einbau der IUPS in den Rechner an einer Stelle mit möglichst niedriger Temp- eratur erlangen Sie eine Optimierung der Batterielebensdauer. Vor Beginn der Arbeit: Netzstecker ziehen! DSUB9-Verbindungskabel an der Rückseite der IUPS-401 anstecken und dort verschrauben. IUPS-401 in Laufwerksschacht einschieben und mit beilie- genden Schrauben befestigen. -
Seite 8: Externe Usb-Anbindung
Benutzerhandbuch IUPS-401-Serie Externe USB-Anbindung Das Verbindungskabel der IUPS- 401 auf die 5-polige Stiftleiste und das Netzkabel der IUPS-401 am Slotblech aufstecken. Das USB-Kabel vom Slotblech zum externen USB-Port stecken. Die Netzverkabelung vom Slot-blech zum Netzteil und Netzstecker verkabeln. Die USB-Datenleitung muss zur Netzverkabelung ca. 5 cm Abstand haben! -
Seite 9: Interne Usb-Anbindung
Benutzerhandbuch IUPS-401-Serie Interne USB-Anbindung Das Verbindungskabel der IUPS-401 auf die 5-polige Stift- leiste aufstecken und das interne USB-Kabel von der 4-poligen Stiftleiste auf das Mainboard stecken. USB-Verkabelung Bitte überprüfen Sie die PIN- Belegung des internen USB- Kabels mit der PIN-Belegung auf Ihrem Mainboard. -
Seite 10: Iups-401-B1/-B4/-Ba/-B9/-110-B7
Benutzerhandbuch IUPS-401-Serie 3.2 Modelle IUPS-401-B1/-B4/-BA/-B9/-110-B7 Durch den Einbau der IUPS in den Rechner an einer Stelle mit möglichst niedriger Temp- eratur erlangen Sie eine Optimierung der Batterielebensdauer. Vor Beginn der Arbeit: Netzstecker ziehen! 1. Netzstecker abziehen 2. Slotblech mit 5-pol. Steuerkabeleinbauen 3. -
Seite 11: Einbaulage
Benutzerhandbuch IUPS-401-Serie 3.3 Einbaulage ... -
Seite 12: Bediendisplay
Benutzerhandbuch IUPS-401-Serie 4. Bediendisplay TEST TEST TEST „Netzbetrieb“-LED: Die grüne LED leuchtet, wenn die Netzspannung anliegt. Die grüne LED blinkt bei Batterieladung. TEST „Back-up-Betrieb“-LED: Die rote LED blinkt, sobald die Netzspannung abgefallen ist und die IUPS die Stromversorgung übernommen hat. Der akustische Alarm TEST ertönt alle 3 Sekunden. -
Seite 13: Schnittstelle Und Software
Benutzerhandbuch IUPS-401-Serie 5. Schnittstelle und Software 5.1 Modelle IUPS-401/-B5/-BB/-BC Die Schnittstelle an der Rückseite der IUPS kann über das im Lieferumfang enthaltene Spezialkabel (mit Platine) mit der USB-Schnittstelle des Computers verbunden werden. Durch die Installation der Software (UPSilon 2000), 1. kann bei Netzausfall eine Warnmeldung am Monitor angezeigt werden 2. -
Seite 14: Fehlerbehebung
1. Batteriekapazität zu gering 2. Batterie defekt 3. Last geringer als justierter Lastsensor Behebungsvorschlag: 1. IUPS mindestens 8 Stunden laden 2. Batterie durch Servicepersonal tauschen lassen 3. Falsche IUPS-401-xx ausgewählt. Gegebenenfalls mit dem UPS Adjuster (auf Anfrage) und dem PSZ-1076-Kabel justieren. - Seite 15 Benutzerhandbuch IUPS-401-Serie Fehler: USB-Schnittstelle wird zeitweise in UPSilon deaktiviert Möglicher Grund: USB-Kabel wurde möglicherweise an Netzverkabelung befestigt. Netzstörungen stören die USB-Verbindung. Behebungsvorschlag: USB-Kabel ca. 5 cm von Netzverkabelung verlegen. Fehler: Obwohl am Stromnetz angeschlossen, schaltet der Ausgang der USV nicht durch Möglicher Grund:...
-
Seite 16: Technische Daten
Benutzerhandbuch IUPS-401-Serie 7. Technische Daten 7.1 Modelle IUPS-401/-B1/-B4/-B5/-B9/-BA/-BB/-BC T e c h n i s c h e D a t e n Leistung 400 VA / 240 W Eingangsspannung 230 V AC ±15 % Eingangsfrequenz 50 / 60 Hz ±5 % Ausgangsspannung 230 V AC ±15 %... -
Seite 17: Iups-401/-B1/-B4/-B5/-B9/-Ba/-Bb/-Bc
Benutzerhandbuch IUPS-401-Serie Modellübersicht IUPS-401/-B1/-B4/-B5/-B9/-BA/-BB/-BC Artikel- Schnittstelle Lastsensor USV-Management-Software Nummer Abschaltung IUPS-401 ≤33 W* UPSilon 2000 und internes USB-Verbin- dungskabel im Lieferumfang enthalten IUPS-401-B5 ≤20 W* (Windows® 7, 8, 10, Server 2012/2016/2019). Externes USB-Kabel 2.0, A-/B-Stecker/500 IUPS-401-BB ≤8 W* mm im Lieferumfang enthalten. - Seite 18 Benutzerhandbuch IUPS-401-Serie 7.2 Modell IUPS-401-110-B7 T e c h n i s c h e D a t e n Leistung 400 VA / 240 W Eingangsspannung 110 V AC ±15 % Eingangsfrequenz 50 / 60 Hz ±5 % Ausgangsspannung 110 V AC ±15 %...
-
Seite 19: Usv-Management-Software
Benutzerhandbuch IUPS-401-Serie Modellübersicht IUPS-401-110-B7 Artikel- Schnittstelle Lastsensor USV-Management-Software Nummer Abschaltung IUPS-401-110-B7 SERIELL (D-SUB) ≤33 W* RUPS 2000 OEM, USV-Management- Software im Lieferumfang enthalten. Reboot-Funktion Kehrt während eines Netzausfalls und der schon eingeleiteten Shutdown-Phase von Windows® die Netz- spannung wieder zurück, so schaltet die USV nach Ablauf der Shutdown-Zeit den PC aus und nach ca. 5 Sek. - Seite 20 User Manual IUPS-401-Series IUPS-401 with standard front panel IUPS-401 with changed, black front panel IUPS-401 series Integrated UPS...
- Seite 21 User Manual IUPS-401-Series General..................... 22 Contents of Delivery and Storage........22 Functional Description IUPS-401 .......... 22 Automatic ON / OFF Function ..........22 Overload Protection ..............23 Overtemperature Protection ..........23 Replacement of front panel ............. 23 Safety ..................24 Installation Instruction ............
-
Seite 22: General
1 external USB cable 2.0, A-/B-plug / 500 mm 1 Connection cable (USB PCB to UPS) 1 CD with Software „UPSilon 2000“ * IUPS-401-B1/-B4/-BA/-B9/-110-B7: 1 Slot bracket with 5 pole control cable 1 CD with Software „RUPS2000 OEM“ * * Please find the latest software version on www.bicker.de For storing the IUPS for some time it is recommendable to charge the batteries of the IUPS before for at least 16 hours. -
Seite 23: Overload Protection
User Manual IUPS-401-Series 1.4 Overload Protection Load current is monitored by the IUPS. In case of an overload during battery mode the IUPS switches off. In case of an overload during mains mode a permanent sound is gene- rated, which will stop when the overload is eliminated. -
Seite 24: Safety
User Manual IUPS-401-Series 2. Safety Please observe the installation instruction and the following safety warnings. Installation and connection of the IUPS must only be carried out by a qualified electrical technician. The relevant rules of electrical engineering must be observed. -
Seite 25: Installation Instruction
User Manual IUPS-401-Series 3. Installation Instruction 3.1 IUPS-401/-B5/-BB/-BC To optimize the service life of the battery install the IUPS into the computer at a location with preferably low temperature. Disconnect mains before starting the installation! Connect DSUB9 connection cable at the back of the IUPS and fasten screws. - Seite 26 User Manual IUPS-401-Series External USB connection Connect the connection cable of the IUPS-401 to the 5-pole pin-and-socket connector and the mains cable of the IUPS-401 to the slot bracket. Connect the USB cable from the slot bracket to the external USB port.
-
Seite 27: Usb Connection
User Manual IUPS-401-Series Internal USB connection Connect the connection cable of the IUPS-401 to the 5-pole pin and socket connector and the internal USB cable from the 4-pole pin-and-socket connector to the mainboard. USB connection Please compare the pin assignment of the internal USB cable to the pin assign- ment of your PC mainboard. -
Seite 28: Iups-401-B1/-B4/-Ba/-B9/-110-B7
User Manual IUPS-401-Series 3.2 IUPS-401-B1/-B4/-BA/-B9/-110-B7 To optimize the service life of the battery install the IUPS into the computer at a location with preferably low temperature. Disconnect mains before starting the installation! 1. Disconnect mains 2. Install slot bracket with 5-pole control cable 3. -
Seite 29: Mounting Position
User Manual IUPS-401-Series 3.3 Mounting position ... -
Seite 30: Display
User Manual IUPS-401-Series 4. Display TEST TEST TEST “Mains mode“ LED: The green LED is on when mains voltage is supplied. The green LED flashes during battery charge. TEST “Back-up mode“ LED: Combined with an acoustic alarm sound every 3 seconds the red LED... -
Seite 31: Interface And Software
Please observe BIOS settings of the mainboard! 5.2 IUPS-401-B1/-B4/-BA/-B9/-110-B7 The interface at the back of the IUPS-401-B1 can be connected to the serial interface of the computer via a red 9 pole interface cable (included into the delivery of the software package). -
Seite 32: Troubleshooting
3. Load less than adjusted load sensor Possible countermeasure: 1. Charge IUPS for at least 8 hours 2. Have battery replaced by service staff 3. Chosen wrong IUPS-401-xx. If necessary, adjust with the UPS adjuster (on request) and the PSZ-1076 cable. - Seite 33 Benutzerhandbuch IUPS-401-Serie Failure: USB interface temporary disabled in UPSilon Possible cause: USB cable maybe is fastened on AC cabling. Interference on AC main disrupts the USB connection. Possible countermeasure: Lay USB cable approx. 5 cm from the mains wiring. Failure:...
-
Seite 34: Product Specifications
User Manual IUPS-401-Series 7. Product Specifications 7.1 Models IUPS-401/-B1/-B4/-B5/-B9/-BA/-BB/-BC T e c h n i c a l d a t a Output power 400 VA / 240 W Input voltage 230 V AC ±15 % Input frequency 50 / 60 Hz ±5 % Output voltage 230 V AC ±15 %... -
Seite 35: Iups-401/-B1/-B4/-B5/-B9/-Ba/-Bb/-Bc
User Manual IUPS-401-Series Model overview IUPS-401/-B1/-B4/-B5/-B9/-BA/-BB/-BC Article Interface Load sensor UPS management software switch off IUPS-401 ≤33 W* UPSilon 2000 and internal USB cable inclu- ded in delivery (Windows® 7, 8, 10, Server IUPS-401-B5 ≤20 W* 2012/2016/2019). External USB cable 2.0, A-/B-plug / 500 mm included in delivery. - Seite 36 User Manual IUPS-401-Series 7.2 Model IUPS-401-110-B7 T e c h n i c a l d a t a Output power 400 VA / 240 W Input voltage 110 V AC ±15 % Input frequency 50 / 60 Hz ±5 % Output voltage 110 V AC ±15 %...
-
Seite 37: Iups-401-110-B7
User Manual IUPS-401-Series Model overview IUPS-401-110-B7 Article Interface Load sensor UPS management software switch off IUPS-401-110-B7 SERIAL (D-SUB) ≤33 W* RUPS 2000 OEM, UPS management software, included in delivery. Reboot function If mains voltage returns after a power failure while Windows® is already shutting down, the UPS switches the PC off (after the shut-down period) and switches it on again after approximately 5 seconds in conjunction with RUPS 2000 and an ACPI-PC. - Seite 38 Bicker Elektronik GmbH Ludwig-Auer-Straße 23 86609 Donauwörth · Germany Tel. +49 (0) 906 70595-0 +49 (0) 906 70595-55 Irrtümer und technische Änderungen vorbehalten. Windows® ist ein eingetragenes Warenzeichen der Firma Microsoft Corp. E-Mail info@bicker.de Subject to errors and technical modifications.
